КПД котельной часто обсуждают слишком упрощенно: берут паспортный КПД котла и делают вывод об экономичности всей установки. В реальной эксплуатации это почти всегда ошибка. Даже современный котел с хорошими заводскими характеристиками может работать в составе котельной неэффективно, если есть проблемы с горением, водно-химическим режимом, возвратом конденсата, автоматикой или режимом нагрузки.
Поэтому корректно говорить не только о КПД котла, но и о КПД котельной как системы. И именно здесь скрывается главный практический вопрос: где именно теряется энергия между поступлением топлива и передачей полезного тепла или пара потребителю.
Котельные
Котельная и КПД
КПД котельной определяется не только конструкцией и паспортной эффективностью котла, а всей цепочкой производства и передачи тепла: горением, теплообменом, водно-химическим режимом, режимом нагрузки, работой вспомогательного оборудования, автоматикой, потерями в коммуникациях и качеством эксплуатации. Поэтому реальная экономичность котельной почти всегда является системным показателем, а не характеристикой одного агрегата.

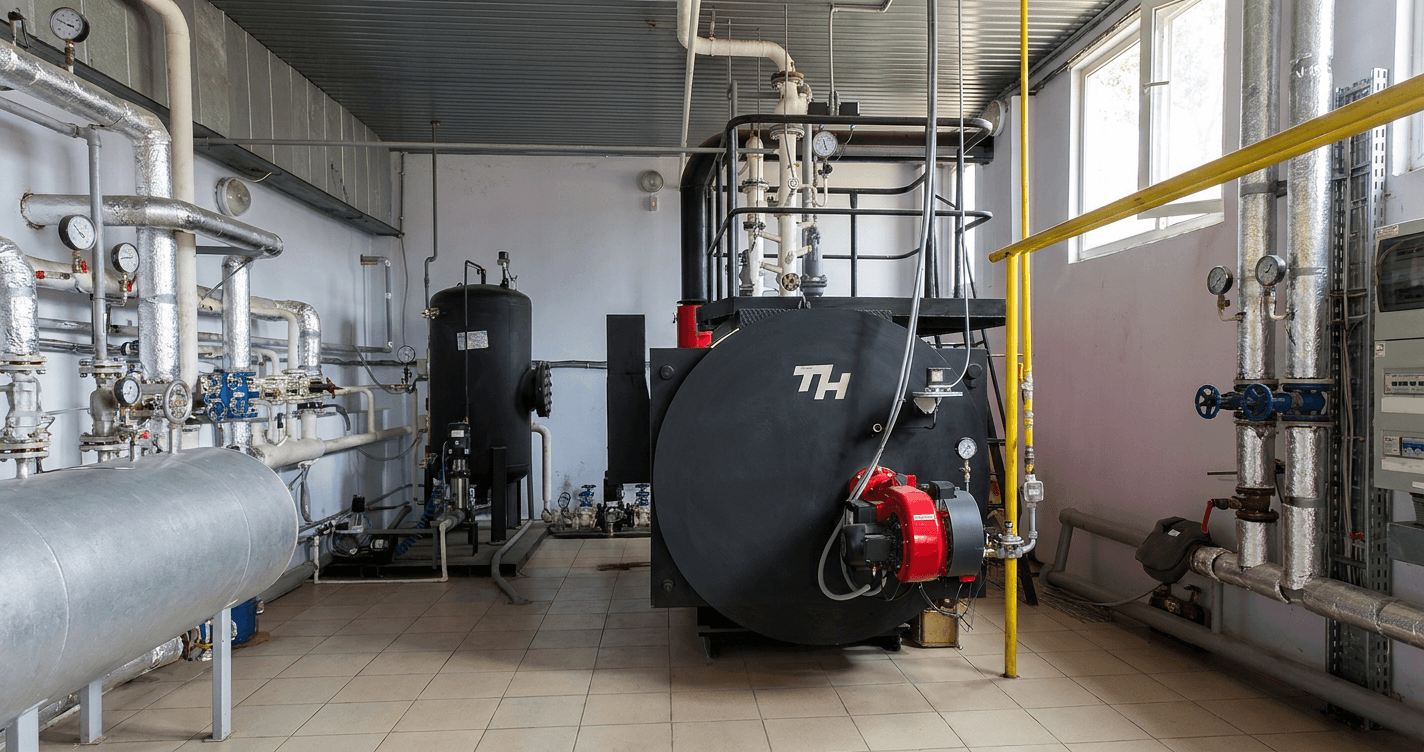

КПД котла и КПД котельной — не одно и то же
КПД котла — это показатель того, какая доля теплоты топлива была преобразована в полезное теплоносителю внутри самого агрегата. Но котельная включает не только котел. В нее входят горелочные устройства, насосы, тягодутьевое оборудование, деаэратор, трубопроводы, арматура, баки, теплоутилизаторы, система водоподготовки, автоматизация и, в случае паровой схемы, пароконденсатное хозяйство.
Из-за этого высокая эффективность котла еще не означает высокую эффективность котельной. Энергия может теряться:
- с дымовыми газами;
- через загрязненные поверхности нагрева;
- при неправильной продувке;
- через утечки пара, воды и тепла;
- в сетях и внутреннем контуре;
- на собственные нужды котельной;
- из-за работы в нерасчетных режимах.
Если говорить проще, КПД котла показывает, насколько хорошо работает сам теплогенератор, а КПД котельной — насколько рационально работает вся система в целом.
Теоретическая, паспортная и фактическая эффективность
На практике важно различать три уровня оценки.
Теоретическая эффективность — это расчетный предел при заданных условиях, качественном топливе, оптимальном избытке воздуха, чистых поверхностях нагрева и стабильной нагрузке.
Паспортная эффективность — это показатель, подтвержденный изготовителем в определенном диапазоне режимов и на определенном виде топлива. Она не обязана воспроизводиться в конкретной котельной без точной настройки и соблюдения режимов.
Фактическая эффективность — это то, что получается на объекте с учетом состояния оборудования, режима потребления, качества обслуживания, точности измерений и дисциплины эксплуатации.
Именно фактический КПД имеет значение для расхода топлива, себестоимости пара или тепла и окупаемости модернизации.
Основные факторы, влияющие на КПД котельной
1. Качество сжигания топлива
Первое и базовое звено — полнота и устойчивость сгорания. Если топливо сгорает неполно, часть его химической энергии просто не используется. Для газового оборудования проблема чаще связана с настройкой смесеобразования и режимами горелки. Для жидкого топлива добавляются качество распыла, вязкость, загрязнение форсунок и стабильность подачи.
Механизм потерь здесь прямой: неполное сгорание и нерациональный режим горения приводят либо к недоиспользованию теплоты топлива, либо к росту избытка воздуха и потерь с дымовыми газами.
Признаки:
- нестабильное пламя;
- отклонения состава дымовых газов;
- рост температуры уходящих газов;
- повышенный расход топлива при прежней нагрузке.
Диагностика — только по приборному контролю: анализ дымовых газов, контроль кислорода, угарного газа, температуры и устойчивости работы горелки.
2. Настройка горелки и коэффициент избытка воздуха
Недостаток воздуха опасен неполным сгоранием, а избыток воздуха — тем, что через топку проходит лишняя масса холодного воздуха, которую затем приходится нагревать и выбрасывать в трубу.
Это одна из самых частых причин того, что паспортный КПД не достигается. Котел может быть исправным, но неверно настроенная горелка делает его фактически неэкономичным.
Особенно важно, что оптимальное соотношение газ/воздух меняется в зависимости от нагрузки. Поэтому корректная наладка должна учитывать не одну рабочую точку, а диапазон режимов.
3. Потери с уходящими газами и температура дымовых газов
Чем выше температура уходящих газов при прочих равных, тем больше теплоты котельная не передала теплоносителю. Но сама по себе высокая температура еще не диагноз. Она может быть следствием:
- загрязнения поверхностей нагрева;
- завышенного избытка воздуха;
- присосов воздуха в газоходах;
- ухудшения теплообмена;
- работы вне расчетного диапазона нагрузок.
Распространенная ошибка — смотреть только на температуру уходящих газов без анализа кислорода и без понимания конструкции котла. Для правильной оценки нужно рассматривать весь комплекс параметров.
4. Загрязнение поверхностей нагрева
На газовой стороне это сажа, пыль, продукты сгорания; на водяной стороне — накипь, шлам, отложения. В обоих случаях механизм одинаков: ухудшается теплопередача. Чтобы передать ту же тепловую нагрузку, приходится повышать температурный напор, а значит, растет температура уходящих газов и расход топлива.
Внешне проблема может долго оставаться незаметной. Котельная продолжает выдавать нужную нагрузку, но делает это уже с худшей экономичностью.
5. Накипь, отложения и качество водоподготовки
Это один из наиболее недооцененных факторов. Плохая водоподготовка влияет не только на надежность, но и на КПД. Отложения на внутренних поверхностях создают дополнительное термическое сопротивление, ухудшают циркуляцию, повышают температурную неравномерность и увеличивают риск локальных перегревов.
Для паровых котлов проблема обычно выражена сильнее, потому что качество питательной воды и стабильность водно-химического режима напрямую связаны и с теплопередачей, и с объемом продувки, и с ресурсом оборудования.
6. Работа на частичных нагрузках
Во многих котельных реальный режим далек от проектного. В межсезонье, при неравномерном потреблении или при избыточно установленной мощности котлы часто работают на частичной нагрузке.
На этом режиме обычно ухудшаются:
- качество регулирования;
- устойчивость горения;
- соотношение воздух/топливо;
- относительная доля потерь через корпус и коммуникации;
- доля энергии на собственные нужды.
Если несколько котлов распределены нерационально, общая котельная может работать хуже, чем один агрегат в оптимальной зоне нагрузки.
7. Частые пуски и остановы
Каждый пуск — это переходный режим с повышенными потерями. Пока котел, газоходы, вода и обмуровка не вышли на рабочие параметры, часть топлива уходит на прогрев металла и конструкций. Если котельная часто тактует, особенно при плохой автоматике и нерегулируемом потреблении, фактический КПД заметно ухудшается.
8. Потери через изоляцию, арматуру и трубопроводы
Тепло уходит не только через дымовую трубу. Потери в обвязке, на арматуре, на фланцах, через некачественную или поврежденную теплоизоляцию для старых и загруженных объектов могут быть вполне ощутимыми.
Особенно это заметно в паровых котельных, где температура среды высокая, а неутепленные участки быстро превращаются в постоянный источник потерь. Но и в водогрейных схемах потери в трубопроводах, баках, гидрострелках, коллекторах и внутренних сетях сильно влияют на общую картину.
9. Присосы воздуха
Подсос холодного воздуха в топку, газоходы или дымовой тракт не участвует в горении, но увеличивает объем уходящих газов и снижает температуру в расчетных зонах теплообмена. В результате возрастает нагрузка на тягодутьевое оборудование, меняется состав дымовых газов, искажаются результаты измерений и растут потери.
10. Продувка котлов
Продувка необходима для поддержания допустимой концентрации солей и загрязнений, но избыточная продувка — это прямой выброс тепла вместе с горячей водой или пароводяной смесью. Недостаточная продувка тоже вредна: она ускоряет образование отложений и ухудшает теплопередачу.
То есть задача не в том, чтобы “снизить продувку любой ценой”, а в том, чтобы сделать ее управляемой и привязанной к реальному водному режиму.
11. Возврат конденсата в паровых системах
Для паровой котельной возврат конденсата — один из ключевых факторов экономичности. Возвращаемый конденсат уже имеет высокую температуру, подготовлен по солесодержанию лучше сырой воды и требует меньших затрат на нагрев и химическую обработку.
Низкий возврат конденсата означает сразу несколько потерь:
- больше расход подпиточной воды;
- выше нагрузка на водоподготовку;
- больше расход топлива на подогрев;
- выше тепловые потери всей схемы.
12. Деаэратор, экономайзер и теплоутилизация
Неэффективная работа деаэратора ухудшает не только надежность, но и стабильность теплового режима питательной воды. Экономайзеры и теплоутилизаторы, если они правильно подобраны и эксплуатируются, позволяют снижать температуру уходящих газов и возвращать часть потерь в полезный контур.
Но важно помнить: наличие экономайзера само по себе не гарантирует эффект. Если он загрязнен, не соответствует фактическому режиму или встроен в плохо управляемую схему, расчетная выгода может не реализоваться.
13. Насосы, дутьевые машины и собственные нужды
КПД котельной — это не только теплота в котле, но и цена ее получения. Избыточная циркуляция, дросселирование, устаревшие электроприводы, неэффективная работа дымососов и вентиляторов увеличивают расход электроэнергии на собственные нужды.
Для паровых и водогрейных котельных это особенно заметно при переменной нагрузке, когда оборудование продолжает работать “в полном режиме”, хотя потребность в этом уже нет.
14. Автоматизация и режимное управление
Современная автоматика повышает КПД не магически, а за счет стабилизации процесса:
- поддерживает оптимальное соотношение воздух/топливо;
- уменьшает число неэффективных пусков;
- обеспечивает каскадное включение котлов;
- удерживает схему в расчетной зоне;
- позволяет вовремя заметить дрейф параметров.
Там, где управление остается ручным и реактивным, котельная почти всегда работает с большим запасом “на всякий случай”, а такой запас обычно означает избыточный расход энергии.
15. Человеческий фактор
Даже исправное оборудование можно эксплуатировать неэффективно. Несвоевременная наладка, отключенные датчики, привычка “дуть воздух с запасом”, игнорирование утечек, формальный контроль водного режима — все это снижает фактический КПД не хуже технических дефектов.
Паровая и водогрейная котельная: что для них критично по-разному
Общие для обеих схем факторы очевидны: качество горения, загрязнение поверхностей нагрева, теплоизоляция, частичные нагрузки, автоматизация, точность измерений, состояние вспомогательного оборудования.
Но в паровой котельной особенно критичны:
- возврат конденсата;
- качество питательной воды;
- корректная продувка;
- потери вторичного пара;
- утечки в парораспределении;
- работа деаэратора;
- состояние конденсатного хозяйства.
Причина проста: паровая схема чувствительна не только к генерации тепла, но и к фазовым превращениям, энтальпии конденсата и потерям пара на каждом участке.
В водогрейной котельной чаще выходят на первый план:
- гидравлические режимы;
- температурный график;
- работа на переменной нагрузке;
- избыточная циркуляция;
- сетевые теплопотери;
- рассогласование между генерацией и фактическим потреблением тепла.
Если для паровой котельной плохой возврат конденсата почти сразу бьет по топливу и водоподготовке, то для водогрейной нередко решающим оказывается не котел, а вся схема распределения и регулирования тепла.
Почему КПД котельной снижается со временем
Снижение эффективности редко происходит одномоментно. Чаще это медленный дрейф:
- поверхности нагрева постепенно загрязняются;
- настройки горелки уходят;
- изоляция стареет;
- приводы и арматура начинают работать нештатно;
- датчики дают все более грубую картину;
- режим потребления меняется, а схема остается прежней.
Именно поэтому котельная, которая “еще работает нормально”, может уже давно работать неэкономично. Надежность и энергоэффективность не всегда деградируют одинаково быстро: объект может быть устойчивым по выдаче мощности, но уже проигрывать по расходу топлива.
Таблица: что чаще всего снижает КПД котельной
| Фактор | Как снижает КПД | Как проявляется | Что делать |
|---|---|---|---|
| Неверная настройка горелки | Рост потерь с дымовыми газами, неполное сгорание | Повышенный расход топлива, нестабильное горение | Газоанализ, режимная наладка |
| Избыточный воздух | Нагрев лишнего объема воздуха и выброс его в трубу | Высокий O2 в дымовых газах | Оптимизировать соотношение воздух/топливо |
| Загрязнение поверхностей нагрева | Ухудшение теплопередачи | Рост температуры уходящих газов | Регулярная очистка |
| Накипь и шлам | Термическое сопротивление, ухудшение циркуляции | Рост расхода топлива, риски перегрева | Улучшить водоподготовку и контроль режима |
| Частичная нагрузка | Уход из оптимальной зоны работы | Частые включения/остановы, нестабильность | Каскадное управление, перераспределение нагрузки |
| Избыточная продувка | Прямая потеря тепла с горячей водой | Высокий расход подпитки, теплопотери | Настроить продувку по фактическому режиму |
| Низкий возврат конденсата | Потери тепла и воды в паровой схеме | Рост расхода подпиточной воды и топлива | Восстановить сбор и возврат конденсата |
| Плохая теплоизоляция | Постоянные поверхностные потери | Горячие трубопроводы, арматура, фланцы | Ревизия и восстановление изоляции |
| Присосы воздуха | Рост объема дымовых газов и искажение режима | Аномалии в анализе дымовых газов | Проверка герметичности газового тракта |
| Слабая автоматика | Работа с запасом, тактование, неустойчивые режимы | Колебания параметров, ручные корректировки | Модернизация управления и диспетчеризации |
Факторы, которые чаще всего недооценивают
Возврат конденсата
На многих объектах его воспринимают как вопрос водного хозяйства, а не КПД. На самом деле это один из главных рычагов экономичности паровой котельной.
Теплоизоляция мелких элементов
Часто утепляют крупные трубопроводы, но оставляют без внимания арматуру, фланцы, баки, дренажные участки. В сумме такие потери бывают очень заметными.
Режим работы нескольких котлов
Даже хорошие котлы могут работать неэффективно, если нагрузка между ними распределена неправильно и часть агрегатов постоянно находится в невыгодной зоне.
Достоверность измерений
Решения по эффективности нередко принимают по некалиброванным датчикам, косвенным признакам или старым настройкам автоматики. Без надежных измерений разговор о КПД быстро становится формальным.
Собственные нужды
Топливо — не единственный ресурс. Переход на регулируемые приводы, корректную гидравлику и адекватное управление насосами и вентиляторами может заметно улучшить общую экономику.
Как проверить, где котельная теряет эффективность
Первичная экспресс-оценка без глубокого энергоаудита вполне возможна, если идти по правильной последовательности.
Что проверить в первую очередь
- Состав дымовых газов и температуру уходящих газов.
- Режим работы горелок на минимальной, средней и высокой нагрузке.
- Состояние поверхностей нагрева.
- Качество питательной и подпиточной воды.
- Объем и логику продувки.
- Возврат конденсата — для паровой котельной.
- Теплоизоляцию трубопроводов, арматуры и баков.
- График включения котлов и частоту пусков.
- Потребление электроэнергии насосами, вентиляторами, дымососами.
- Корректность работы датчиков и автоматики.
Какие симптомы указывают на конкретные проблемы
- Рост температуры уходящих газов — возможное загрязнение, избыток воздуха или ухудшение теплообмена.
- Повышенный расход подпиточной воды — вероятные утечки, низкий возврат конденсата или неправильная продувка.
- Частое тактование котлов — избыток установленной мощности, плохое каскадирование, неверная логика управления.
- Горячие поверхности трубопроводов и арматуры — прямые потери через изоляцию.
- Необъяснимый рост расхода топлива при прежней нагрузке — почти всегда признак системной деградации режима, а не “плохого газа” как универсального объяснения.
Какие участки чаще всего не проверяют
- герметичность газового тракта;
- состояние экономайзера;
- фактический режим деаэратора;
- потери вторичного пара;
- работу конденсатоотводчиков;
- распределение нагрузки между котлами;
- корректность показаний кислородных датчиков и расходомеров.
Что реально повышает КПД котельной
Быстрые организационные меры
- ввести регулярный контроль ключевых параметров;
- пересмотреть режимные карты;
- убрать работу “с запасом” там, где она не нужна;
- наладить учет топлива, воды, конденсата и электроэнергии.
Эксплуатационные меры
- регулярно настраивать горелки по газоанализу;
- очищать поверхности нагрева;
- контролировать водно-химический режим;
- оптимизировать продувку;
- устранять утечки пара, воды и тепла;
- восстанавливать теплоизоляцию.
Технические меры
- модернизировать автоматику;
- внедрять каскадное управление котлами;
- настраивать частотное регулирование насосов и вентиляторов;
- восстанавливать или дооснащать систему возврата конденсата;
- улучшать деаэрацию и теплоутилизацию.
Инвестиционные меры
- установка или модернизация экономайзера;
- замена морально устаревших горелок;
- реконструкция пароконденсатной схемы;
- внедрение системы энергетического мониторинга;
- реконфигурация котельной под реальный профиль нагрузки.
Быстрый эффект обычно дают наладка горения, устранение утечек, очистка поверхностей, восстановление изоляции и корректировка режима работы. Более капитальные меры окупаются дольше, но именно они позволяют стабильно удерживать КПД на приемлемом уровне.
Типовые ошибки в оценке КПД
Первая ошибка — путать КПД котла, КПД котельной и эффективность всей системы теплоснабжения. Это разные уровни анализа.
Вторая — сравнивать объект только с паспортом оборудования. Паспорт отражает возможности агрегата, а не качество всей эксплуатации.
Третья — игнорировать переменную нагрузку. Многие котельные теряют экономичность именно в межсезонье и в часы неполного потребления.
Четвертая — делать выводы без достоверных измерений. Если нет нормального учета топлива, воды, конденсата, температуры и состава дымовых газов, разговор о КПД становится оценочным.
Пятая — судить по одному параметру, например по температуре дымовых газов, не анализируя весь режим.
Заключение
КПД котельной — это не “цифра из паспорта”, а результат того, насколько согласованно работают горение, теплообмен, водный режим, автоматика, вспомогательное оборудование и персонал. На практике котельная теряет эффективность не в одной точке, а сразу в нескольких: немного в дымовой трубе, немного на накипи, немного на продувке, немного на утечках, немного на неправильном режиме нагрузки. В сумме именно эти “небольшие” потери и формируют большой перерасход топлива.
Поэтому повышение КПД — это не только вопрос замены котла. Во многих случаях наибольший эффект дают не самые дорогие решения, а системная эксплуатационная дисциплина: точная наладка горения, контроль водно-химического режима, возврат конденсата, устранение потерь и управление котельной по фактической нагрузке.
