Жаротрубные водогрейные котлы для работы на перегретой воде остаются востребованным решением в промышленной теплоэнергетике, системах теплоснабжения предприятий, районных и квартальных котельных, а также в составе блочно-модульных энергоцентров. Несмотря на развитие водотрубных схем, жаротрубные агрегаты сохраняют позиции в сегменте малой и средней мощности за счет высокой заводской готовности, сравнительно невысокой стоимости внедрения, компактности и удобства эксплуатации.
Жаротрубные котлы
Котлы на перегретой воде

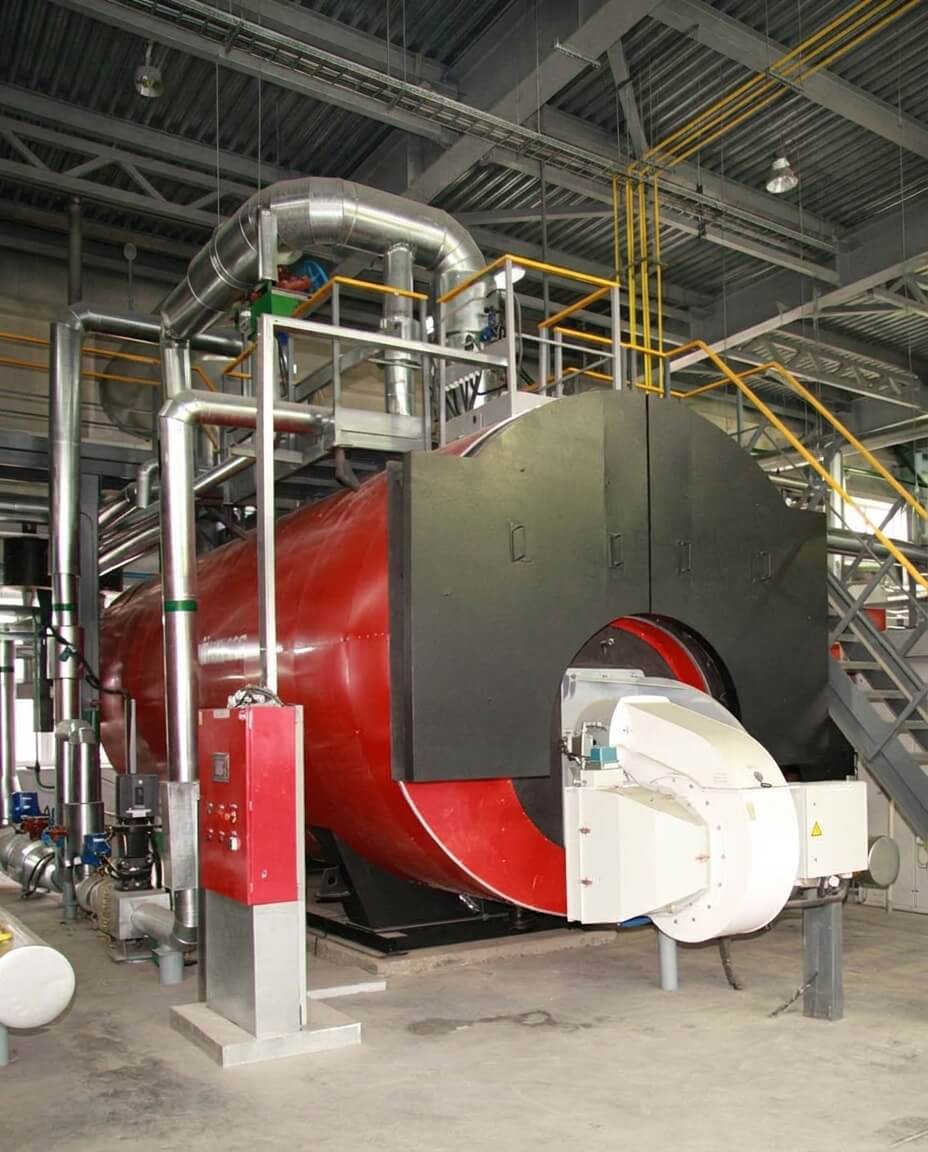

Для проектировщика принципиально важно понимать, что применение жаротрубной схемы в режиме перегретой воды накладывает более жесткие ограничения по тепловому напряжению, гидравлике, качеству воды, материалам и режимам автоматики, чем в обычных низкотемпературных системах отопления. Поэтому корректный выбор оборудования должен базироваться не только на номинальной теплопроизводительности, но и на анализе тепловой схемы, реального графика нагрузки, водно-химического режима и требований по резервированию.
1. Область применения и рабочие параметры
Под котлами на перегретой воде в промышленной практике обычно понимают водогрейные котлы, работающие с температурой теплоносителя выше \(115\ ^\circ C\), при этом вода остается в жидкой фазе за счет повышенного давления в контуре.
Такие установки применяются:
- в промышленных системах теплоснабжения;
- для технологического нагрева через теплообменники;
- в районных и квартальных котельных;
- на объектах нефтегазовой, химической, пищевой, деревообрабатывающей и агропромышленной отраслей;
- в составе автономных энергоцентров и блочно-модульных котельных.
Типовой диапазон применения жаротрубных водогрейных котлов на перегретой воде — сегмент малой и средней мощности, где важны:
- быстрый ввод в эксплуатацию;
- высокая степень заводской сборки;
- понятная сервисная инфраструктура;
- умеренные капитальные затраты;
- возможность каскадирования нескольких агрегатов.
На практике выбор в пользу жаротрубной схемы обычно экономически оправдан там, где параметры системы не требуют перехода к высокопараметрическим водотрубным решениям.
2. Конструктивная специфика жаротрубного котла для перегретой воды
В жаротрубном котле продукты сгорания движутся внутри жаровой трубы и дымогарных труб, а вода омывает наружные поверхности нагрева. Для режима перегретой воды это означает, что конструктор должен обеспечить:
- достаточную поверхность теплообмена при ограниченных габаритах;
- равномерный теплосъем с наиболее нагруженных зон;
- отсутствие застойных участков по воде;
- приемлемые термические напряжения в корпусе, трубных досках и жаровой трубе;
- устойчивую работу при переменной нагрузке и многократных пусках.
Ключевые современные решения в этом классе оборудования следующие.
2.1. Трехходовая схема
Наиболее распространены трехходовые котлы, в которых дымовые газы последовательно проходят:
- жаровую трубу;
- второй газоход;
- третий газоход.
Преимущества трехходовой схемы:
- более глубокое использование теплоты дымовых газов;
- снижение температуры уходящих газов;
- меньшая удельная тепловая нагрузка на отдельные элементы;
- более стабильное распределение температур по длине котла.
Для режима перегретой воды это особенно важно, так как локальный перегрев металла при недостаточном теплосъеме критичен для ресурса.
2.2. Реверсивная топка
Реверсивная схема с разворотом факела в передней или внутренней камере позволяет сократить габариты и повысить компактность исполнения. Однако для проектировщика важно оценивать:
- допустимую тепловую напряженность топки;
- требования к аэродинамике горелки;
- ремонтопригодность;
- температурный режим разворотной зоны.
При высоких температурах теплоносителя и длительной работе на частичных нагрузках предпочтение часто отдается конструкциям с предсказуемым температурным полем и устойчивой аэродинамикой.
2.3. Гофрированная жаровая труба
Гофрированная жаровая труба — одно из наиболее значимых конструктивных решений современных жаротрубных котлов. Она обеспечивает:
- компенсацию температурных удлинений;
- повышенную устойчивость к внешнему давлению со стороны водяной полости;
- снижение вероятности потери устойчивости;
- интенсификацию теплообмена.
Для перегретой воды это решение особенно полезно, поскольку амплитуда термических деформаций выше, чем в низкотемпературных системах.
2.4. Wet-back исполнение
Котлы с «мокрой» задней камерой, омываемой водой, имеют преимущества перед dry-back конструкциями:
- меньшая тепловая напряженность задней части;
- более низкие потери тепла;
- более равномерное охлаждение элементов;
- лучший ресурс задней поворотной камеры.
Для высокотемпературных водогрейных режимов wet-back, как правило, предпочтительнее с точки зрения долговечности.
3. Теплотехнические и гидравлические особенности
3.1. Ключевой риск — локальное вскипание и перегрев металла
Хотя система работает с водой в однофазном состоянии, при недостаточном давлении, низком расходе или наличии застойных зон возможны локальные явления, приближающиеся к режимам поверхностного кипения на наиболее нагруженных участках. В жаротрубном котле это особенно опасно в районе:
- жаровой трубы;
- первой поворотной камеры;
- входных зон конвективного пучка;
- трубных досок в областях максимального теплового потока.
Поэтому при проектировании критичны:
- достаточный массовый расход через котел;
- корректное распределение потока по водяному объему;
- исключение воздушных мешков;
- правильная привязка по давлению в контуре;
- соблюдение допустимых темпов нагрева и охлаждения.
3.2. Минимальный расход через котел
Для режима перегретой воды проектировщик должен закладывать гарантированный минимальный расход через каждый котел во всех эксплуатационных режимах:
- номинал;
- частичная нагрузка;
- работа одного котла в каскаде;
- переходные режимы;
- резервирование сетевых насосов.
Ошибка на этом этапе часто приводит к тому, что котел номинально подходит по мощности, но работает в небезопасной зоне по гидравлике.
3.3. Температурный график и перепад температур
При выборе котла важно учитывать не только температуру подачи, но и:
- температуру обратной воды;
- проектный перепад температур на котле;
- реальную переменность нагрузки;
- наличие подмеса.
Слишком большой температурный перепад приводит к росту термических напряжений, а слишком низкий — к увеличению расходов и мощности насосной группы. Кроме того, низкая температура обратной воды может создавать риски низкотемпературной коррозии в хвостовых поверхностях и задней части котла.
3.4. Гидравлическая увязка с системой
Для устойчивой работы жаротрубного котла на перегретой воде важны:
- гидравлическое разделение контуров при необходимости;
- корректный подбор насосов по расходу и напору;
- организация рециркуляции или подмеса для поддержания допустимой температуры на входе в котел;
- защита от работы при недостаточном протоке;
- контроль перепада давления на котле и в насосной группе.
В системах с сильно переменной нагрузкой желательно отдельно анализировать динамику регулирования, чтобы исключить «охоту» по температуре и частые циклы включения/отключения.
4. Материалы, прочность и ресурс
Для работы с перегретой водой жаротрубный котел должен проектироваться по нормам сосудов, работающих под давлением, с учетом:
- расчетного давления;
- расчетной температуры металла;
- термоциклических нагрузок;
- усталостной прочности;
- устойчивости жаровой трубы;
- напряжений в трубных досках и сварных соединениях.
С практической точки зрения на ресурс сильнее всего влияют:
- качество изготовления;
- корректность расчета температурных деформаций;
- водно-химический режим;
- число пусков/остановов;
- длительная работа на пониженных нагрузках;
- наличие конденсационных режимов на хвостовых поверхностях.
Для B2B-заказчика важно проверять не только паспортные параметры, но и:
- результаты заводских испытаний;
- схему контроля сварных швов;
- применяемые методы НК;
- опыт производителя по аналогичным режимам;
- доступность запасных частей и сервисной поддержки.
5. Горелочные устройства и система сжигания
В большинстве проектов применяются:
- газовые горелки;
- двухтопливные газо-дизельные горелки;
- реже жидкотопливные решения как резервные.
5.1. Глубина регулирования
Чем выше диапазон модуляции, тем стабильнее котел работает при переменной нагрузке. Это позволяет:
- уменьшить число пусков;
- снизить термоциклирование;
- удерживать температуру подачи в более узком диапазоне;
- улучшить сезонную топливную эффективность.
5.2. Low NOx технологии
Современные проекты все чаще требуют низкоэмиссионного сжигания. Для этого применяются:
- ступенчатая подача воздуха;
- рециркуляция дымовых газов;
- оптимизация геометрии головки горелки;
- электронное управление соотношением газ/воздух.
При этом проектировщик должен учитывать компромисс между снижением NOx, устойчивостью факела и допустимым содержанием CO на частичных нагрузках.
5.3. Электронное управление горением
Актуальный стандарт для современных B2B-объектов — не просто модулируемая горелка, а полноценная система управления горением с:
- сервоприводами воздуха и газа;
- частотным регулированием вентилятора;
- контролем пламени;
- автоматикой розжига;
- возможностью интеграции в верхний уровень АСУ ТП;
- архивом параметров и аварий.
6. Повышение КПД и утилизация теплоты уходящих газов
Для жаротрубных котлов на перегретой воде базовая энергоэффективность достигается за счет:
- развитой поверхности нагрева;
- оптимизации газоходов;
- применения турбулизаторов;
- качественной настройки горелки;
- устойчивого избытка воздуха в расчетной зоне;
- снижения присосов воздуха.
Дополнительно применяются:
- водяные экономайзеры;
- воздушные подогреватели;
- системы рекуперации тепла дымовых газов;
- кислородная коррекция горения;
- частотное регулирование вентиляторов и насосов.
Однако для проектировщика принципиально учитывать ограничения:
- температура уходящих газов не должна снижаться ниже безопасного уровня для выбранной схемы и топлива;
- при наличии сернистых компонентов и определенных режимов эксплуатации возникает риск низкотемпературной коррозии;
- глубокая утилизация теплоты требует проверки по конденсационным режимам, материалам хвостовых поверхностей и схеме отвода конденсата.
В системах перегретой воды классический конденсационный режим используется реже, чем в низкотемпературных отопительных схемах, поскольку температуры обратной воды обычно выше.
7. Автоматизация, защита и интеграция в АСУ ТП
Для современных котельных на перегретой воде автоматика — не опция, а обязательный элемент обеспечения безопасности и экономичности.
Минимально необходимый уровень включает:
- контроль температуры воды на подаче и обратке;
- контроль давления воды;
- контроль расхода или признака достаточного протока;
- защиту по перегреву;
- защиту по превышению давления;
- контроль пламени;
- контроль давления газа и положения арматуры;
- межблочные блокировки с насосной группой и дымоудалением;
- аварийный останов с записью причины.
Для проектов все чаще требуется:
- интеграция в SCADA/АСУ ТП;
- удаленный мониторинг;
- архивирование трендов;
- диагностические сообщения;
- каскадное управление несколькими котлами;
- учет фактической наработки и переключение приоритета агрегатов;
- аналитика по удельному расходу топлива.
Отдельное внимание следует уделять алгоритмам:
- пуска холодного котла;
- выхода на нагрузку;
- перевода на резервное топливо;
- аварийного расхолаживания;
- восстановления после провала питания или кратковременной остановки насосов.
8. Водно-химический режим
Для жаротрубного котла режим качества воды определяет ресурс не в меньшей степени, чем конструкция. Основные механизмы деградации:
- накипеобразование;
- кислородная и углекислотная коррозия;
- шламовые отложения;
- подпленочная коррозия;
- снижение коэффициента теплопередачи;
- локальные перегревы.
В проектах на перегретой воде обязательны:
- механическая фильтрация подпиточной воды;
- умягчение или обессоливание — по принятой схеме;
- деаэрация либо химическое связывание кислорода;
- контроль pH, щелочности, солесодержания и электропроводности;
- программа периодического лабораторного контроля;
- режимная карта водно-химического режима.
Важно: допустимые показатели качества воды должны приниматься не «по усредненной практике», а по требованиям производителя котла, параметрам системы и утвержденной эксплуатационной инструкции.
9. Ограничения жаротрубной схемы
При всей технологической зрелости жаротрубные котлы имеют объективные ограничения.
9.1. Ограничения по единичной мощности
По мере роста мощности и параметров теплоносителя жаротрубная схема начинает уступать водотрубной:
- по металлоемкости;
- по скорости выхода на безопасные режимы;
- по возможности работы на более высоких параметрах;
- по гибкости масштабирования.
9.2. Чувствительность к водному режиму
Жаротрубный котел менее терпим к загрязнению поверхностей нагрева и ошибкам водоподготовки, чем это часто предполагает заказчик.
9.3. Инерционность
По сравнению с некоторыми водотрубными решениями жаротрубные агрегаты обладают большей тепловой инерцией, что надо учитывать при системах с резко переменной технологической нагрузкой.
9.4. Требовательность к правильной обвязке
Ошибки в схеме подмеса, рециркуляции, гидравлического разделения и насосного резервирования быстро отражаются на надежности.
10. Типовые ошибки при проектировании
На практике наиболее распространены следующие ошибки.
10.1. Выбор котла только по мощности
Игнорируются:
- минимальный расход;
- температурный график;
- диапазон регулирования;
- допустимая температура воды на входе;
- режимы работы в межсезонье.
10.2. Завышение единичной мощности
Чрезмерно крупный котел для переменной нагрузки приводит к:
- частым циклам;
- снижению сезонной эффективности;
- увеличению термической усталости;
- ухудшению выбросов на частичной нагрузке.
10.3. Недооценка водоподготовки
Это одна из самых дорогих ошибок по последствиям.
10.4. Отсутствие анализа хвостовых температур
При установке экономайзеров без полноценного расчета можно получить коррозионные проблемы и нестабильную тягу.
10.5. Недостаточная проработка автоматизации
Котел на перегретой воде не должен работать только по принципу «температура достигнута — горелка выключена». Требуется полноценная логика по нагрузке, протоку, температурному градиенту и безопасным переходным режимам.
11. Критерии выбора для проектировщика и технического заказчика
При подборе жаротрубного котла для перегретой воды рекомендуется оценивать не только паспорт, но и полный инженерный контекст.
Технические критерии:
- расчетная теплопроизводительность;
- температура подачи и обратки;
- рабочее и максимальное давление;
- минимально допустимый расход через котел;
- диапазон модуляции горелки;
- исполнение задней камеры;
- наличие/отсутствие гофрированной жаровой трубы;
- материал и конструкция трубных досок;
- температура уходящих газов;
- возможность интеграции экономайзера;
- требования к качеству воды;
- допустимые темпы нагрева/охлаждения.
Эксплуатационные критерии:
- наличие локального сервиса;
- срок поставки критических запасных частей;
- доступность очистки поверхностей нагрева;
- диагностические функции автоматики;
- требования к периодичности ТО;
- квалификация персонала.
Экономические критерии:
- CAPEX котла и вспомогательного оборудования;
- OPEX по топливу и электроэнергии;
- стоимость водоподготовки;
- стоимость резервирования;
- ожидаемый межремонтный ресурс;
- стоимость владения на горизонте 10–15 лет.
12. Когда жаротрубный котел — рациональный выбор
Жаротрубная схема обычно наиболее оправдана, если проект характеризуется следующим:
- малая или средняя мощность;
- понятный график нагрузки;
- приоритет компактного размещения;
- ограниченные сроки строительства;
- необходимость высокой заводской готовности;
- работа на природном газе или двухтопливной схеме;
- отсутствие экстремально высоких параметров теплоносителя.
Если же проект требует:
- очень больших единичных мощностей;
- высокой маневренности;
- более высоких температур и давлений;
- глубокой интеграции в сложный технологический цикл,
то чаще рациональнее рассматривать водотрубные решения.
Вывод
Современные жаротрубные водогрейные котлы для работы на перегретой воде представляют собой зрелую и эффективную технологию для широкого спектра B2B-проектов. Их сильные стороны — компактность, высокая степень заводской готовности, удобство автоматизации, приемлемый CAPEX и хорошая энергоэффективность в сегменте малой и средней мощности.
При этом надежность и экономичность таких котлов обеспечиваются только при выполнении четырех условий:
- корректный выбор конструкции под реальные параметры системы;
- грамотная гидравлическая схема;
- стабильный водно-химический режим;
- полнофункциональная автоматика с защитами и корректной логикой регулирования.
Для проектировщика главный принцип прост: жаротрубный котел на перегретой воде нельзя рассматривать как «обычный водогрейный котел с более высокой температурой». Это отдельный класс оборудования, где ошибки в обвязке, водоподготовке или логике управления стоят существенно дороже.
