Введение: зачем в контуре перегретой воды нужно устойчивое давление
Котлы на перегретой воде работают в режимах, где температура теплоносителя превышает температуру, характерную для обычных водогрейных систем. Это сразу предъявляет повышенные требования к поддержанию давления во всем котловом контуре. Если давление оказывается недостаточным по отношению к температуре воды, возникает риск локального парообразования в наиболее нагретых зонах, прежде всего в поверхностях нагрева котла и в участках с неблагоприятной гидравликой.
Снижение давления в таком контуре опасно не только самим фактом возможного вскипания. Оно также способно вызвать:
- нарушение устойчивой циркуляции;
- кавитацию на всасе циркуляционных и подпиточных насосов;
- рост газовыделения из воды;
- ухудшение теплоотдачи;
- ускорение коррозионных процессов;
- срабатывание защит и вынужденный останов оборудования.
Именно поэтому в схемах с перегретой водой расширительный бак обычно рассматривается не просто как емкость для компенсации теплового расширения, а как важный элемент системы стабилизации давления. Давление в надводном пространстве бака формирует опорный уровень давления для всего контура, а система подпитки компенсирует потери теплоносителя, проявляющиеся, в том числе, через падение уровня в баке.
Котельные на перегретой воде
Система поддержания давления
В системах с котлами на перегретой воде поддержание давления — не вспомогательная функция, а один из базовых факторов надежности и безопасности. Правильно организованная связка расширительного бака, источника давления в его надводном пространстве и системы подпитки определяет устойчивость гидравлического режима, предотвращает локальное вскипание теплоносителя и снижает риск аварийных отклонений.
Общий принцип работы системы
Типовая система поддержания давления в котловом контуре перегретой воды включает:
- котел или группу котлов;
- прямой и обратный трубопроводы контура;
- расширительный бак;
- источник давления для надводного пространства бака:
- воздушный компрессор;
- либо азот;
- либо пар в специальных технологических схемах;
- подпиточные насосы;
- датчики давления, уровня, температуры;
- регулирующую, запорную и предохранительную арматуру;
- систему автоматизации и защит.
Принципиально работа схемы основана на том, что давление в газовом объеме расширительного бака передается на жидкую фазу и через нее — на контур. При нагреве вода расширяется, ее избыток поступает в бак, а при охлаждении — возвращается в систему. Если давление в газовом пространстве поддерживается в заданных пределах, то и давление в контуре удерживается в требуемом диапазоне, с учетом гидростатической составляющей и местных потерь по высоте и по сети.
Таким образом, расширительный бак выполняет сразу несколько функций:
- компенсирует изменение объема воды при нагреве и охлаждении;
- демпфирует колебания давления;
- служит индикатором водяного баланса системы;
- обеспечивает связь между системой подпитки и котловым контуром;
- участвует в реализации защит и аварийной сигнализации.
Для промышленных систем это особенно важно, потому что речь идет не о «комфортном отоплении», а о контуре, где гидравлическая устойчивость и недопущение фазового перехода являются обязательным условием безопасной эксплуатации.

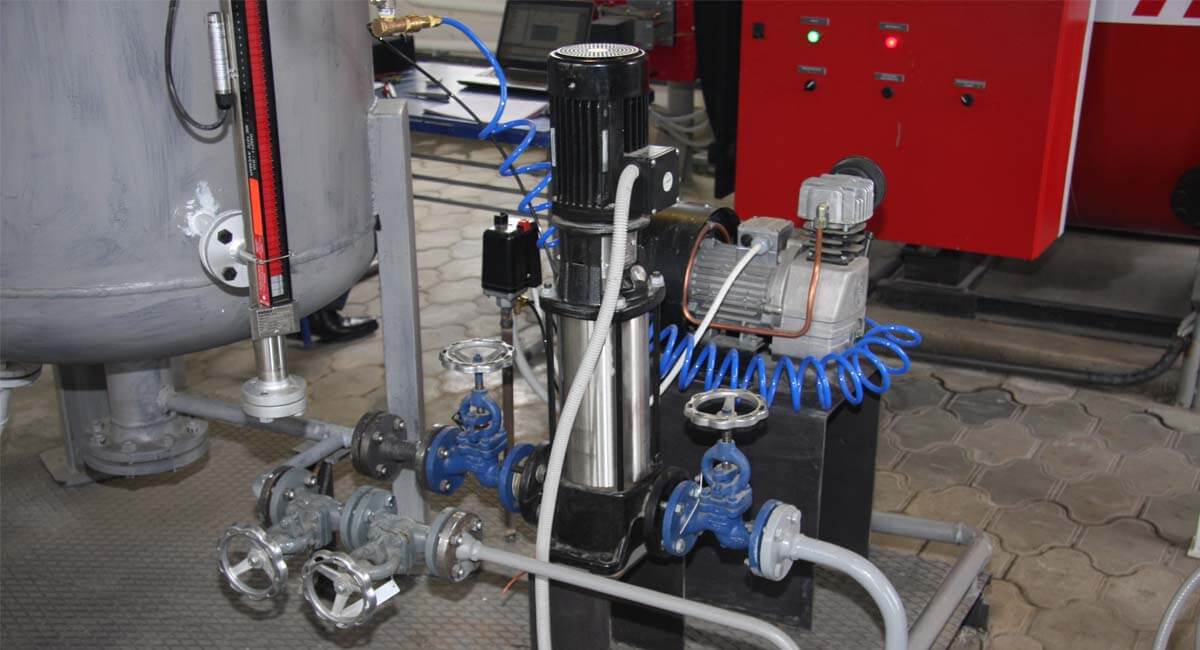

Схема с воздушным компрессором
Наиболее понятная и технологически распространенная схема — создание давления в надводном пространстве расширительного бака с помощью воздушного компрессора. Компрессор подает сжатый воздух в газовую полость бака через линию с арматурой, обратными клапанами, редуцированием при необходимости и средствами контроля давления.
Как работает такая схема
Алгоритм в общем виде следующий:
- В системе задается требуемый диапазон давления в расширительном баке.
- Датчик давления контролирует фактическое давление в газовом пространстве.
- При снижении давления до нижней уставки компрессор включается.
- При достижении верхней уставки компрессор отключается.
- Если давление превышает допустимый предел, срабатывают защитные устройства или аварийная сигнализация.
В более развитых схемах могут применяться:
- рабочий и резервный компрессоры;
- частотное регулирование;
- промежуточные ресиверы;
- разгрузочные клапаны;
- автоматическое переключение на резерв;
- выдача сигналов в АСУ ТП или локальный шкаф управления.
Зачем нужен контроль давления в надводном пространстве бака
Применение компрессора требует обязательной защиты от превышения давления в баке и, как следствие, в контуре. Нельзя допускать ситуацию, при которой сбой датчика, заклинивание клапана или отказ логики управления приведут к избыточной подаче воздуха. Поэтому проектно закладываются:
- независимый контроль давления;
- аварийные уставки высокого давления;
- предохранительные устройства;
- блокировки пуска компрессора при аварийном давлении;
- контроль исправности обратных клапанов и исполнительной арматуры.
Преимущества воздуха
Использование воздуха имеет ряд практических плюсов:
- источник давления относительно прост и привычен для эксплуатации;
- компрессорное оборудование широко доступно;
- не требуется организация баллонного хозяйства;
- удобно реализуется резервирование;
- система понятна персоналу котельной.
Недостатки воздуха
Основной недостаток — наличие кислорода. При контакте с водой в расширительном баке и в связанных с ним участках контура это может способствовать:
- усилению коррозии;
- изменению газового состава системы;
- росту требований к водно-химическому режиму;
- завоздушиванию при неблагоприятной компоновке.
Поэтому в системах с повышенными требованиями к долговечности оборудования, качеству теплоносителя или минимизации коррозионных рисков воздух может быть не лучшим решением.
Система подпитки насосами
Подпитка в схеме с расширительным баком нужна не для регулирования давления как такового, а для восстановления водяного баланса системы. Если в результате утечек, дренирования, работы арматуры, неплотностей, ремонтов или испарительных потерь общий объем теплоносителя в контуре уменьшается, уровень воды в расширительном баке начинает снижаться. Это и является основным сигналом к подпитке.
Когда включается подпитка
Типовая логика строится по уровню в расширительном баке:
- при понижении уровня до предупредительной уставки формируется сигнал;
- при достижении рабочей нижней уставки включается основной подпиточный насос;
- если уровень продолжает снижаться или насос не обеспечивает восстановления, включается резервный насос;
- при аварийно низком уровне выдается блокировка, сигнал тревоги или команда на перевод оборудования в безопасный режим — в зависимости от концепции защиты.
В некоторых схемах дополнительно учитываются:
- давление на линии подпитки;
- расход подпиточной воды;
- положение арматуры;
- качество подпиточной воды;
- время непрерывной работы насоса как косвенный признак утечки.
Что показывает снижение уровня в баке
Важно понимать: уровень в расширительном баке не должен рассматриваться изолированно. Его снижение может означать:
- реальную потерю теплоносителя;
- неправильную настройку давления в газовой полости;
- изменение температурного режима и перераспределение объемов;
- неисправность датчика уровня;
- зависание арматуры или нарушение сообщения бака с системой.
Поэтому грамотная автоматика анализирует уровень совместно с давлением и температурой. Простая логика «уровень упал — качать воду» для систем с перегретой водой недостаточна и иногда опасна.
Требования к подпиточной воде
Подпитка должна осуществляться водой, подготовленной в соответствии с требованиями к конкретной котельной и принятому водно-химическому режиму. Избыточная или неконтролируемая подача сырой воды может привести к:
- росту солесодержания;
- кислородной коррозии;
- накипеобразованию;
- ухудшению качества циркуляционной воды;
- дополнительным тепловым и гидравлическим отклонениям.
Для промышленных систем это особенно критично: подпитка — не просто восполнение объема, а вмешательство в химический баланс котлового контура.
Риски чрезмерной подпитки
Чрезмерная подпитка может вызвать:
- переполнение расширительного бака;
- неустойчивый уровень;
- изменение гидравлического режима;
- ненужное охлаждение системы;
- рост химической нагрузки на водоподготовку;
- маскировку реальных утечек, которые вместо устранения начинают компенсироваться насосами.
Правильный подход — не только поддерживать уровень, но и контролировать частоту и объем подпитки как диагностический параметр состояния системы.
Особенности применения для котлов на перегретой воде
Системы с перегретой водой принципиально отличаются от обычных водогрейных контуров тем, что работают ближе к границе насыщения теплоносителя. Это означает, что запас по давлению относительно температуры должен быть гарантирован расчетом и фактической эксплуатацией.
Чем выше температура воды, тем более строгими становятся требования к:
- минимальному давлению в верхних и наиболее нагретых точках;
- устойчивости циркуляции;
- отсутствию газовых пробок;
- надежности насосного оборудования;
- корректности настройки защит.
В таких системах любое локальное снижение давления может привести к образованию паровой фазы там, где ее быть не должно. Это ухудшает теплообмен, нарушает движение среды и создает условия для ускоренного износа оборудования. Поэтому схема поддержания давления для перегретой воды должна рассматриваться как часть общей концепции безопасной термогидравлической работы котельной.
Эксплуатационная особенность также состоит в том, что изменение режима котла, нагрузки потребителей, температуры обратной воды и состояния подпитки напрямую влияет на уровень в расширительном баке и на поведение системы в целом. Отсюда требование к точной увязке гидравлики, автоматизации и водно-химического режима.
Альтернатива компрессору: азот из баллонов
Вместо воздуха для создания давления в надводном пространстве расширительного бака может использоваться азот. По сути, идея та же: в газовую полость подается сжатый газ, который формирует требуемое давление на водяную часть системы. Но эксплуатационные свойства такого решения иные.
Преимущества азота
Ключевое достоинство азота — инертность. В отличие от воздуха, он не содержит кислород в концентрации, способной активно поддерживать коррозионные процессы. Это дает несколько преимуществ:
- снижение риска кислородной коррозии;
- более стабильный газовый состав надводного пространства;
- уменьшение вероятности завоздушивания, связанного с растворенными газами;
- лучшая совместимость с системами, чувствительными к окислению.
Азот особенно целесообразен там, где:
- предъявляются повышенные требования к долговечности оборудования;
- система работает длительно без значительных вмешательств;
- водно-химический режим должен быть максимально стабильным;
- нежелательно использование компрессорного оборудования по условиям обслуживания или надежности.
Ограничения азотной схемы
Однако у азота есть и практические ограничения:
- требуется баллонное хозяйство или централизованный источник азота;
- необходимы редуцирующие устройства и надежная арматура;
- нужен постоянный контроль остатка газа и расхода;
- выше организационные требования к хранению и обращению;
- стоимость эксплуатации может быть выше, чем при использовании воздуха.
Если применяется баллонная схема, проектировщик обязан учитывать не только сам редуктор и линию подачи, но и вопросы логистики, резервирования, безопасности размещения и оперативной замены баллонов. Для крупных объектов более рациональным может быть не баллонное, а централизованное азотное хозяйство, если оно уже существует на площадке.
Когда азот предпочтительнее воздуха
Азот обычно предпочтителен, когда:
- коррозионные риски критичны;
- важна чистота и стабильность среды в газовой полости;
- есть технологическая инфраструктура для работы с инертными газами;
- объект относится к категории, где эксплуатационная культура позволяет обслуживать более требовательную схему.
Альтернатива компрессору: пар от паровых котлов
На некоторых площадках давление в надводном пространстве расширительного бака создают не воздухом и не азотом, а паром, поступающим от паровых котлов или от паровой технологической сети. Такое решение встречается реже и требует особенно внимательной оценки.
Принцип применения пара
Пар подается в надводное пространство бака через регулирующую и защитную арматуру. При этом он не просто создает давление, но и приносит с собой тепловое воздействие. Часть пара может конденсироваться на стенках бака, на поверхности воды и в подводящих линиях. В результате схема уже не является «чисто газовой» с точки зрения поведения среды.
Когда это может быть оправдано
Использование пара может быть оправдано, если:
- на объекте уже есть устойчивый и доступный источник пара;
- схема технологически интегрирована с паровым хозяйством;
- есть обоснование по капитальным затратам или компоновке;
- персонал имеет опыт эксплуатации паровых систем;
- тепловое воздействие на бак не ухудшает режим работы.
Особенности и ограничения
Главная сложность паровой схемы — регулирование. В отличие от воздуха или азота, пар:
- конденсируется;
- меняет давление и объем в зависимости от температуры;
- влияет на тепловое состояние расширительного бака;
- требует отвода конденсата или учета его образования;
- предъявляет более высокие требования к арматуре и КИПиА.
Это означает, что проектировщик должен учитывать:
- теплоприток в бак;
- изменение уровня из-за конденсации;
- риски нестабильности давления при переменных паровых параметрах;
- необходимость защиты от обратного перетока и гидроударов;
- сценарии отказа паровой линии.
Дополнительный фактор — безопасность. Паровая линия требует дисциплины по изоляции, дренажу, прогреву, работе конденсатоотвода и техническому обслуживанию. Для простой и надежной системы поддержания давления это нередко избыточно сложно.
Когда пар применять нецелесообразно
Как правило, пар не является универсальной заменой компрессора. Он менее предпочтителен, если:
- на объекте нет устойчивой паровой инфраструктуры;
- требуется простая автономная схема;
- нежелателен дополнительный тепловой режим в расширительном баке;
- нет достаточной квалификации персонала для сопровождения такой системы;
- важна предсказуемость и простота регулирования.
Автоматизация и КИПиА
Для систем поддержания давления в контуре перегретой воды автоматика — это не опция, а обязательная часть безопасности.
Какие сигналы обычно контролируются
В типовой схеме применяются:
- датчики давления в расширительном баке;
- датчики давления в характерных точках контура;
- датчики уровня в расширительном баке;
- датчики температуры воды и, при необходимости, газового пространства;
- сигналы состояния насосов, компрессоров, клапанов;
- аварийные уставки высокого и низкого давления;
- аварийные уставки высокого и низкого уровня.
Типовая логика управления
Для компрессорной схемы:
- включение компрессора по нижней уставке давления;
- отключение по верхней уставке;
- блокировка при аварийно высоком давлении;
- автоматический ввод резерва при отказе рабочего агрегата.
Для подпитки:
- включение основного насоса по нижнему уровню;
- включение резервного при отказе или недостаточной эффективности основного;
- отключение при восстановлении уровня;
- аварийная сигнализация при длительной подпитке или частом пуске.
Для азотной схемы:
- контроль давления после редуцирования;
- контроль минимального давления в источнике;
- сигнализация о снижении запаса газа;
- переключение на резервный баллонный пост или ветвь.
Для паровой схемы:
- управление регулирующим клапаном;
- контроль конденсации и дренажа;
- защита от превышения давления;
- блокировки при отказе арматуры и отклонении параметров пара.
Важность правильных уставок
Ошибочно выбранные уставки — одна из наиболее частых причин нестабильной работы системы. Если диапазон слишком узкий, оборудование будет работать с чрезмерной частотой пусков. Если слишком широкий — возрастут колебания давления и уровня. Если нижняя уставка назначена без учета фактической температуры и гидростатики, можно получить опасное приближение к режиму парообразования в верхних точках системы.
Уставки должны определяться расчетом, увязанным с:
- температурным графиком;
- геодезией системы;
- характеристиками насосов;
- объемом расширительного бака;
- допустимыми режимами котла;
- требованиями изготовителя оборудования и отраслевых норм.
Практические инженерные нюансы
Подбор объема расширительного бака
Объем расширительного бака выбирается не «по опыту», а по расчету. Необходимо учитывать:
- общий водяной объем системы;
- диапазон температур от холодного до расчетного горячего состояния;
- коэффициент объемного расширения воды;
- рабочий диапазон уровней в баке;
- необходимый резерв по аварийным и переходным режимам.
Недостаточный объем приводит к резким колебаниям уровня и давления, избыточный — к неоправданному удорожанию и усложнению схемы.
Выбор диапазона давления
Диапазон поддерживаемого давления должен обеспечивать:
- отсутствие вскипания в наиболее неблагоприятной точке;
- нормальную работу циркуляционных и подпиточных насосов;
- запас на переходные процессы;
- соответствие допустимому давлению оборудования.
Здесь недопустимы универсальные «типовые» значения без привязки к конкретному объекту.
Влияние утечек и подпитки на водно-химический режим
Для эксплуатации крайне важно не превращать подпитку в средство «жить с утечкой». Постоянная подпитка скрывает проблему, но одновременно разрушает водно-химический режим. Если система регулярно требует подпитки выше ожидаемого уровня, нужно искать причину: неплотности, срабатывание дренажей, испарительные потери, арматурные дефекты, неисправность КИП.
Типичные ошибки проектирования и эксплуатации
На практике часто встречаются следующие ошибки:
- выбор источника давления без учета коррозионных рисков;
- недостаточный объем расширительного бака;
- отсутствие полноценного резервирования компрессора или подпиточных насосов;
- примитивная логика подпитки только по уровню;
- неучет конденсации при паровой схеме;
- отсутствие контроля расхода подпитки;
- неправильное размещение датчиков уровня и давления;
- завышенная надежда на автоматику при слабой эксплуатационной дисциплине.
Безопасность
Для систем перегретой воды безопасность определяется не одним устройством, а совокупностью решений: расчетом, компоновкой, арматурой, защитами, уставками и эксплуатацией.
Основные риски включают:
- превышение давления;
- падение давления ниже допустимого;
- локальное вскипание;
- кавитацию насосов;
- завоздушивание;
- коррозию;
- неконтролируемую подпитку;
- ошибочные действия персонала;
- отказ КИПиА или исполнительных механизмов.
Поэтому в проекте должны быть предусмотрены:
- предохранительные устройства;
- независимые каналы аварийной сигнализации;
- блокировки по критическим параметрам;
- резервирование ключевых агрегатов;
- проверяемая логика безопасного останова;
- регламенты технического обслуживания и поверки приборов.
Также обязательным является соответствие применяемой схемы действующим отраслевым нормам, правилам промышленной безопасности, документации изготовителей котлов, насосов, баков и средств автоматизации. Универсального решения для всех котельных не существует: допустимая и рациональная схема всегда определяется расчетом и условиями конкретного объекта.
Заключение
Система поддержания давления в котловом контуре перегретой воды — это комплекс, в котором расширительный бак, источник давления в его надводном пространстве и подпиточные насосы должны рассматриваться как единое функциональное целое. Компрессорная схема остается наиболее простой и распространенной, но использование воздуха связано с коррозионными ограничениями. Азот обеспечивает более благоприятную среду с точки зрения химии и долговечности, однако требует более организованного газового хозяйства. Пар может быть оправдан в специальных технологических схемах, но делает систему существенно сложнее из-за конденсации, теплового влияния и регулирования.
Для проектировщика ключевой вывод состоит в том, что выбор источника давления нельзя делать отдельно от расчета бака, подпитки, гидравлики и автоматизации. Для эксплуатационного персонала главный практический принцип другой: стабильное давление и уровень — это не только результат работы компрессора или насоса, но и индикатор общего здоровья котлового контура.
| Критерий | Воздушный компрессор | Азот в баллонах или от азотной сети | Пар от паровых котлов |
|---|---|---|---|
| Принцип создания давления | Подача сжатого воздуха в надводное пространство бака | Подача инертного газа через редуцирование | Подача пара в надводное пространство бака |
| Капитальные затраты | Обычно умеренные | От умеренных до повышенных, в зависимости от инфраструктуры | Могут быть высокими из-за более сложной обвязки и защит |
| Эксплуатационные затраты | Обычно невысокие, но зависят от ресурса компрессора и обслуживания | Часто выше из-за расхода азота и логистики | Зависит от наличия парового хозяйства, возможны повышенные эксплуатационные затраты |
| Сложность системы | Низкая или средняя | Средняя | Высокая |
| Надежность | Хорошая при корректном резервировании и обслуживании | Высокая при надежной организации газоснабжения | Сильно зависит от качества паровой схемы и регулирования |
| Коррозионные риски | Повышенные из-за кислорода воздуха | Низкие по сравнению с воздухом | Зависят от схемы, но добавляются тепловые и конденсационные эффекты |
| Требования к автоматизации | Стандартные для промышленных систем | Стандартные плюс контроль редуцирования и запаса газа | Повышенные: регулирование пара, конденсат, тепловые влияния |
| Требования к обслуживанию | Обслуживание компрессора, фильтров, арматуры, датчиков | Контроль баллонов, редукторов, герметичности, запаса газа | Обслуживание паровой арматуры, дренажей, конденсатоотвода, теплоизоляции |
| Безопасность | Хорошая при наличии защит от перераздува | Хорошая, но требует дисциплины обращения с газовыми баллонами | Более сложная с точки зрения тепла, давления и конденсата |
| Основные преимущества | Простота, доступность, понятность эксплуатации | Инертность, снижение коррозионных рисков, стабильная среда | Возможность использования существующего парового ресурса |
| Основные недостатки | Кислородная коррозия, возможное завоздушивание | Зависимость от поставки и хранения азота | Конденсация, сложное регулирование, повышенные требования к эксплуатации |
| Где предпочтителен | Типовые промышленные схемы при приемлемых коррозионных рисках | Объекты с высокими требованиями к среде и долговечности | Специальные интегрированные технологические схемы |
Заключение
- В системах перегретой воды поддержание давления — критический фактор предотвращения локального вскипания, кавитации и нарушения циркуляции.
- Расширительный бак в таких схемах работает не только как компенсатор теплового расширения, но и как элемент стабилизации давления во всем контуре.
- Воздушный компрессор — наиболее простое и распространенное решение, но воздух повышает риск коррозии из-за присутствия кислорода.
- Азот предпочтителен там, где важны инертность среды, снижение коррозионных рисков и более стабильный водно-химический режим.
- Использование пара возможно, но оправдано в основном в специальных схемах, где есть доступный паровой ресурс и обеспечено грамотное регулирование с учетом конденсации.
- Подпитка должна управляться не только по факту снижения уровня, но и с учетом давления, температурного режима и диагностики утечек.
- Качество подпиточной воды напрямую влияет на надежность контура и не может рассматриваться отдельно от общей схемы водоподготовки.
- Уставки автоматики, объем расширительного бака и выбор источника давления должны определяться инженерным расчетом, а не типовыми допущениями.
- Резервирование компрессоров, насосов, каналов измерения и защит — обязательный элемент надежной промышленной схемы.
- Любое решение должно соответствовать параметрам конкретной котельной, требованиям безопасности, документации изготовителей и действующим нормативным требованиям.
