Под котельной на перегретой воде в промышленной теплоэнергетике обычно понимают источник теплоты, в котором вода нагревается до температуры выше пределов, характерных для обычных систем отопительного теплоснабжения, и сохраняется в жидком состоянии за счет избыточного давления в контуре. Иначе говоря, речь идет не о паре, а о высокотемпературном жидком теплоносителе.
Практический интерес к таким схемам связан с тем, что перегретая вода сочетает сравнительно высокий температурный потенциал с рядом эксплуатационных преимуществ жидкостного теплоносителя. По сравнению с паром она упрощает решение ряда задач по регулированию тепловой нагрузки, снижает чувствительность системы к потерям конденсата и, как правило, обеспечивает более предсказуемый гидравлический режим. По сравнению с обычными водогрейными схемами перегретая вода позволяет транспортировать большее количество теплоты при тех же или близких расходах, а также обслуживать потребителей с более высокими температурными требованиями.
тепловые схемы

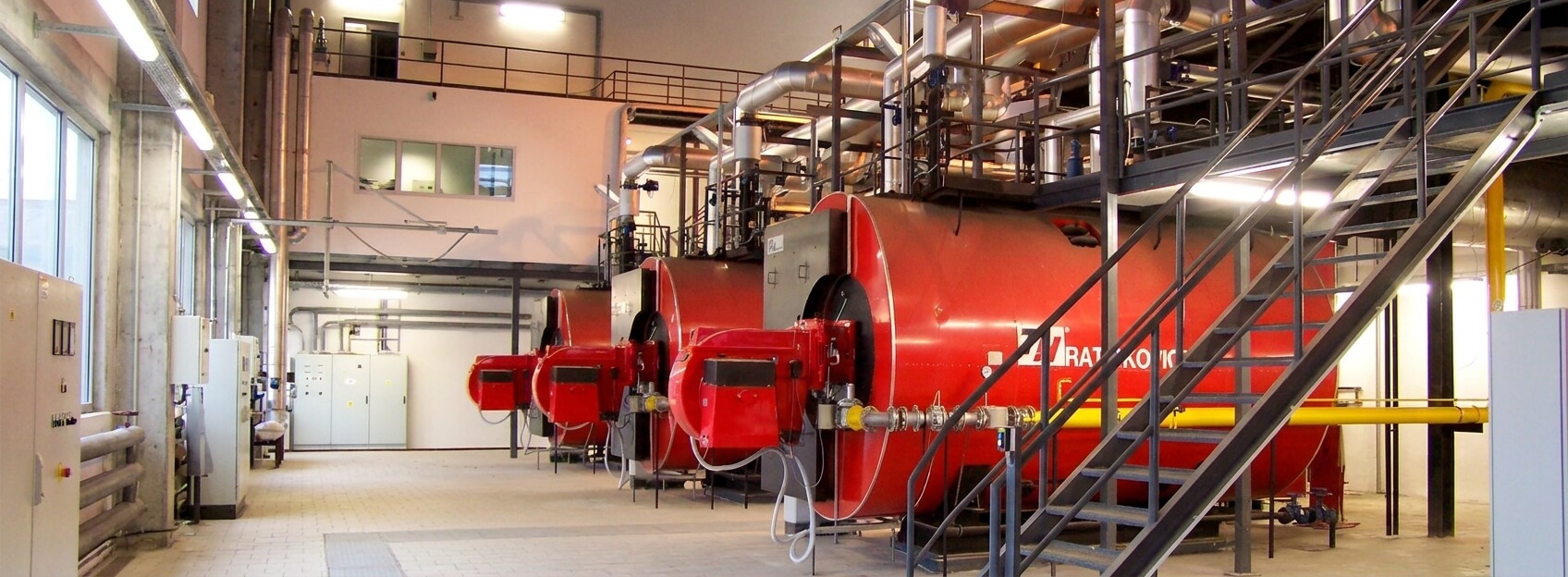

Котельные на перегретой воде
Котельные на перегретой воде являются специализированным, но весьма эффективным инструментом промышленного теплоснабжения. Их применение оправдано там, где предприятие нуждается в более высоком температурном потенциале, чем может дать обычная водогрейная схема, но при этом не имеет полной и устойчивой потребности в паре как рабочей среде.
Для промышленного предприятия вопрос выбора такой схемы редко сводится только к температуре теплоносителя. Обычно решение определяется сочетанием факторов: состава и удаленности потребителей, структуры тепловых нагрузок, режима работы производства, требований к надежности, возможности резервирования, условий модернизации существующей энергетической инфраструктуры.
Когда применение перегретой воды действительно оправдано
Котельные на перегретой воде целесообразны прежде всего там, где предприятие имеет развитую систему теплоснабжения с несколькими группами потребителей. Наиболее типичные случаи:
- промышленные площадки с распределенной застройкой и значительной протяженностью тепловых сетей;
- предприятия, где одновременно присутствуют отопительные, вентиляционные и отдельные технологические тепловые нагрузки;
- объекты, для которых требуется передача теплоты на удаленные здания или производственные участки без перехода к полноценной паровой системе;
- системы, в которых важно централизованно формировать высокий температурный потенциал, а затем понижать его у конечных потребителей через теплообменные узлы;
- случаи модернизации, когда паровое хозяйство оказывается избыточным по сложности, а обычная водогрейная схема — недостаточной по температурному уровню.
Вместе с тем перегретая вода не является универсальной заменой пару. Если технологический процесс требует именно пар как рабочую среду — например, для нагрева с использованием скрытой теплоты парообразования, увлажнения, стерилизации, пропарки либо непосредственного контакта со средой, — паровая схема сохраняет преимущества. Аналогично, при преобладании низкопотенциальных отопительных нагрузок и отсутствии удаленных или высокотемпературных потребителей применение перегретой воды может оказаться неоправданным из-за усложнения оборудования и повышения требований к арматуре, трубопроводам и автоматике.
Перегретая вода как теплоноситель: ключевые особенности
Инженерный смысл применения перегретой воды состоит в повышении теплосодержания теплоносителя при сохранении его жидкой фазы. Это дает несколько важных эффектов.
Во-первых, при более высокой температуре подачи возрастает возможная плотность передаваемого теплового потока. Для промышленной площадки это означает потенциальное снижение требуемых расходов по сети, уменьшение диаметров отдельных участков либо возможность передачи большей нагрузки по существующим коммуникациям — разумеется, в пределах допустимых скоростей, потерь давления и прочности элементов системы.
Во-вторых, жидкий теплоноситель позволяет гибко отделять источник теплоты от потребителей через промежуточные теплообменники. Это особенно важно для предприятий с разнородной нагрузкой: в одном контуре можно поддерживать параметры перегретой воды, а во вторичных контурах — формировать уже необходимые режимы для отопления, вентиляции, горячего водоснабжения или технологических аппаратов.
В-третьих, по сравнению с паром упрощается ряд эксплуатационных задач. Нет необходимости организовывать возврат конденсата как обязательный элемент схемы, снимаются многие риски, связанные с паровыми ударами и неустойчивым конденсатным режимом, снижается зависимость эффективности системы от качества работы конденсатного хозяйства. Однако эти преимущества не отменяют высокой ответственности проектных решений: контур перегретой воды работает при повышенных температуре и давлении, а значит, предъявляет жесткие требования к герметичности, прочности и устойчивости циркуляции.
Принципы построения тепловых схем
Одноконтурные решения
Наиболее простая схема предполагает, что котельный контур и сеть потребителей образуют единый гидравлический контур. В этом случае перегретая вода от котлов через сетевые насосы поступает непосредственно к потребителям или к узлам регулирования на объектах.
Преимущество такой схемы — относительная простота и отсутствие промежуточной ступени теплообмена, а значит, меньшие температурные потери на передаче теплоты через теплообменник. Недостатки существенно серьезнее для промышленного применения: любые гидравлические и водно-химические проблемы сети напрямую отражаются на котловом оборудовании; сложнее локализовать аварийные ситуации; возрастают требования к надежности всех потребительских присоединений. Поэтому для крупных и разветвленных промышленных систем одноконтурные схемы применимы ограниченно.
Двухконтурные схемы
Для промышленных предприятий более характерна схема с разделением котлового и сетевого контуров. В первичном контуре циркулирует перегретая вода с параметрами, определяемыми работой котлов и требованиями к источнику теплоты. Во вторичном контуре через теплообменное оборудование формируется теплоноситель с параметрами, соответствующими конкретной группе потребителей.
Такое решение дает несколько инженерных преимуществ:
- гидравлическое разделение источника и потребителей;
- локализацию изменений режимов в пределах отдельных контуров;
- возможность работы разных групп потребителей по различным температурным графикам;
- снижение риска переноса загрязнений, коррозионных продуктов и кислорода из распределительной сети в котловой контур;
- более удобную поэтапную модернизацию системы.
Именно двухконтурная организация чаще всего является базовой для современных промышленных схем на перегретой воде.
Зависимое и независимое присоединение потребителей
При зависимом присоединении параметры теплоносителя у потребителя в той или иной степени определяются режимом магистрального контура. Для высокотемпературных схем это решение возможно, но область его рационального применения ограничена. Оно требует высокой дисциплины эксплуатации сети и достаточной однородности нагрузки.
Независимое присоединение через теплообменники в промышленной практике обычно предпочтительнее. Оно обеспечивает:
- независимость локального гидравлического режима;
- возможность поддерживать индивидуальные параметры для конкретного цеха или здания;
- повышение ремонтопригодности;
- лучшую адаптацию к переменным тепловым нагрузкам;
- упрощение защиты чувствительного потребительского оборудования от перегрева и гидравлических возмущений.
Схемы с разделением нагрузок
Для промышленной котельной принципиально важно не рассматривать теплопотребление как единую массу. На практике почти всегда выделяются несколько категорий нагрузки:
- отопление зданий;
- вентиляция и калориферные установки;
- горячее водоснабжение;
- технологические нужды.
Для каждой из них характерны собственные требования по температуре, допустимой инерционности, суточной и сезонной неравномерности. Поэтому рациональная тепловая схема на перегретой воде обычно включает отдельные ветви или отдельные вторичные контуры с собственными насосными группами, регулированием и, при необходимости, теплообменниками.
Особенно важно это там, где технологическая нагрузка резко меняется во времени. Если не разделить ее с отопительно-вентиляционными системами, колебания расхода и температуры могут привести к неустойчивой работе всей сети.
Состав основного оборудования и его функции
Котлы
Котел является источником формирования температурного потенциала. При выборе оборудования для схем на перегретой воде необходимо учитывать не только теплопроизводительность, но и допустимый режим регулирования, устойчивость работы на частичных нагрузках, требования к минимальному расходу через котел, а также допустимую скорость изменения тепловой нагрузки. Для промышленной котельной эти параметры нередко оказываются важнее номинальной мощности как таковой.
Сетевые и циркуляционные насосы
Насосное оборудование определяет устойчивость циркуляции и фактическую реализуемость расчетной схемы. Для высокотемпературных контуров особое значение имеют:
- обеспечение требуемого перепада давления;
- исключение локального вскипания;
- резервирование;
- корректный выбор характеристик для работы при переменном расходе;
- согласование насосных режимов с регулирующей арматурой и автоматикой.
Недостаточная проработка насосной части — одна из самых распространенных причин проблем при эксплуатации таких систем.
Подпитка и водоподготовка
Для котельных на перегретой воде качество подпиточной воды критично. Даже в замкнутых схемах полностью исключить потери и подпитку невозможно. При этом повышение температуры ускоряет нежелательные процессы — коррозию, образование отложений, деградацию отдельных элементов арматуры и уплотнений.
Поэтому система водоподготовки должна рассматриваться как часть базовой надежности, а не как вспомогательное оборудование. В зависимости от структуры схемы могут применяться установки умягчения, обессоливания, коррекционной обработки, деаэрации, а также решения по минимизации кислородного подсоса в обратных линиях и подпиточных трактах.
Теплообменное оборудование
Промежуточные теплообменники позволяют отделить котловой контур от вторичных систем и сформировать различные температурные графики. Их подбор требует учета не только расчетной тепловой мощности, но и фактической динамики нагрузки, допустимых температурных напоров, загрязняемости сред, ремонтопригодности и схемы резервирования.
Ошибка на этой стадии часто проявляется не сразу. Формально подобранный по мощности теплообменник может оказаться неудовлетворительным по регулируемости, гидравлическому сопротивлению или поведению при сезонных и переходных режимах.
Расширительные устройства и поддержание давления
Высокотемпературный водяной контур требует надежного решения по компенсации температурных расширений и поддержанию давления. В зависимости от концепции системы применяются расширительные баки, баки-аккумуляторы давления, системы подпора и иные решения, обеспечивающие исключение вскипания и устойчивость гидравлического режима.
Здесь принципиально важно рассматривать расширительное устройство не изолированно, а в связке с насосным режимом, высотной отметкой системы, статическим давлением и возможными переходными процессами при останове оборудования.
Арматура, КИП и автоматика
Для котельной на перегретой воде качество арматуры и средств автоматизации имеет принципиальное значение. При повышенных параметрах теплоносителя возрастают требования к:
- герметичности запорных органов;
- стойкости регулирующей арматуры к температурным деформациям;
- надежности защитных устройств;
- точности измерения температуры, давления и расхода;
- корректности алгоритмов противоаварийной защиты.
Нельзя считать такую схему устойчивой, если регулирование построено только по «усредненным» температурным параметрам без учета фактической гидравлики сети и поведения отдельных потребителей.
Особенности проектирования для промышленных предприятий
Надежность и резервирование
Промышленная котельная проектируется не только под расчетную нагрузку, но и под отказовые сценарии. Вопрос резервирования следует рассматривать на нескольких уровнях:
- резерв по теплогенерации;
- резервирование насосных групп;
- дублирование ключевых узлов автоматики;
- возможность секционирования сети;
- наличие обходных и ремонтных схем.
При этом чрезмерное резервирование также нежелательно: оно усложняет систему, увеличивает капитальные затраты и нередко делает эксплуатацию менее прозрачной. Рациональность резервирования должна определяться категорией надежности конкретных потребителей.
Переменные тепловые нагрузки
Для большинства промышленных предприятий характерно сочетание сезонной, суточной и технологической неравномерности. Это означает, что тепловая схема должна быть устойчива не только в точке номинальной нагрузки, но и при частичных режимах, а также при резких изменениях теплопотребления.
Если этого не учесть, возникают типовые проблемы: завышенные расходы через отдельные участки, разбалансировка контуров, неустойчивая работа регулирующих клапанов, недогрев одних потребителей при перегреве других.
Гидравлическая устойчивость
Для систем на перегретой воде гидравлический расчет имеет первостепенное значение. Недостаточно определить только суммарные потери давления. Необходимо анализировать:
- распределение расходов по ветвям;
- влияние регулирующей арматуры на режим сети;
- поведение системы при отключении отдельных потребителей;
- условия минимального расхода через котлы и теплообменники;
- переходные процессы при пуске и останове насосов.
Именно гидравлическая устойчивость часто определяет, будет ли схема работоспособной в реальной эксплуатации.
Влияние протяженности сетей
При значительной удаленности потребителей преимущество перегретой воды становится более заметным, однако одновременно возрастают и требования к проекту. Необходимо учитывать тепловые потери, падение давления, термические расширения трубопроводов, надежность опорных и компенсирующих устройств, режимы дренирования и развоздушивания.
На длинных трассах особенно важно корректно разделять магистральный и распределительные контуры. Попытка «повесить» на один высокотемпературный контур все объекты предприятия без промежуточных ступеней регулирования почти неизбежно приводит к эксплуатационным проблемам.
Сравнительный анализ: перегретая вода, пар и обычная горячая вода
| Критерий | Перегретая вода | Пар | Обычная горячая вода |
|---|---|---|---|
| Температурный потенциал | Выше, чем у стандартных водогрейных систем; достаточен для ряда промышленных задач | Наиболее высокий; целесообразен для процессов, где требуется пар как среда | Ограничен задачами отопления, вентиляции и частью низкопотенциальных процессов |
| Транспортировка по сетям | Эффективна при удаленных потребителях, но требует надежного поддержания давления | Возможна, но чувствительна к потерям, конденсатному режиму и качеству схемы возврата | Наиболее проста, но при росте нагрузки и расстояния возможности ограничены |
| Регулируемость | Хорошая при грамотном разделении контуров и независимом присоединении | Для части процессов удобна, но система в целом сложнее по режимам | Высокая для отопительных и вентиляционных систем |
| Эксплуатационная сложность | Выше, чем у обычной горячей воды, но часто ниже, чем у парового хозяйства | Наиболее высока из трех вариантов | Наименьшая |
| Требования к сети | Высокие требования к прочности, герметичности, арматуре и автоматике | Высокие требования плюс конденсатное хозяйство | Умеренные |
| Потери и побочные эффекты | Требуют контроля, но нет конденсатной составляющей, характерной для пара | Существенно зависят от качества пароконденсатной системы | Как правило, ниже по организационной сложности |
| Применимость для технологий | Подходит для косвенного нагрева и ряда среднетемпературных процессов | Оптимален, если процессу необходим именно пар | Ограничена низко- и среднетемпературными задачами |
| Экономическая целесообразность | Оправдана при сложной структуре нагрузок и удаленных потребителях | Оправдана при прямой технологической необходимости в паре | Наиболее оправдана для простых и преимущественно отопительных систем |
Преимущества и ограничения схем на перегретой воде
К основным техническим преимуществам относятся:
- возможность передавать значительные тепловые нагрузки в жидкостной системе;
- удобство разделения контуров по параметрам и назначению;
- более гибкое обслуживание смешанной структуры потребителей;
- снижение зависимости от пароконденсатного хозяйства;
- потенциально более удобная интеграция отопительных, вентиляционных и части технологических нагрузок.
Однако эти преимущества реализуются только при грамотной схемной проработке. К ограничениям следует отнести:
- повышенные требования к прочности и качеству всех элементов системы;
- высокую чувствительность к ошибкам гидравлического расчета;
- необходимость качественной водоподготовки;
- усложнение автоматизации по сравнению с обычной водогрейной котельной;
- нецелесообразность применения там, где теплоноситель высокого температурного уровня не нужен.
Типовые ошибки при выборе схемы и проектировании
На практике наиболее часто встречаются следующие ошибки.
Первая — концептуальная: выбор перегретой воды как «компромиссного» решения без анализа того, нужна ли она вообще. Если преобладают отопительные нагрузки, а технологическая часть невелика или может быть обеспечена локально, сложная высокотемпературная схема может не дать реального эффекта.
Вторая — недооценка гидравлики. Распространено стремление сосредоточиться на тепловом балансе и номинальной мощности, оставляя гидравлические режимы на позднюю стадию. Для таких систем это недопустимо.
Третья — отсутствие правильного разделения контуров. Подключение разнородных потребителей без промежуточных теплообменников и отдельных насосных групп часто приводит к взаимному влиянию нагрузок и трудностям регулирования.
Четвертая — формальный подход к резервированию. Наличие резервного котла или насоса само по себе еще не означает надежности, если схема не позволяет быстро перейти на резерв без нарушения режима у потребителей.
Пятая — упрощенное отношение к подпитке и качеству воды. В высокотемпературных водяных системах именно водно-химический режим во многом определяет ресурс трубопроводов, теплообменников и арматуры.
Практические рекомендации по выбору схемы
При выборе тепловой схемы котельной на перегретой воде для промышленного предприятия целесообразно исходить из следующих критериев:
- требуется ли действительно повышенный температурный потенциал теплоносителя;
- есть ли у предприятия удаленные или гидравлически сложные группы потребителей;
- насколько разнородны тепловые нагрузки по назначению и режиму;
- необходим ли пар как рабочая среда для технологии, либо достаточно косвенного нагрева;
- возможно ли рационально разделить контуры по температурным графикам;
- насколько развито и надежно хозяйство водоподготовки;
- какие требования предъявляются к бесперебойности теплоснабжения;
- идет ли речь о новом строительстве или о модернизации существующей системы;
- позволяет ли эксплуатационная служба предприятия поддерживать более сложную систему регулирования и контроля.
Что важно проверить на стадии предпроектной проработки
До принятия окончательного схемного решения желательно проверить:
- структуру тепловых нагрузок по видам и по времени;
- наличие процессов, для которых обязателен именно пар;
- протяженность и состояние существующих сетей;
- возможность независимого присоединения ключевых потребителей;
- требуемые сценарии резервирования;
- качество исходной воды и доступные решения по водоподготовке;
- совместимость новой схемы с существующими тепловыми пунктами и внутренними системами цехов;
- последствия частичных режимов и остановов отдельных потребителей для общей гидравлики.
Заключение
Котельные на перегретой воде являются специализированным, но весьма эффективным инструментом промышленного теплоснабжения. Их применение оправдано там, где предприятие нуждается в более высоком температурном потенциале, чем может дать обычная водогрейная схема, но при этом не имеет полной и устойчивой потребности в паре как рабочей среде. Наиболее рационально такие решения проявляют себя на объектах со смешанной структурой нагрузок, разветвленной сетью потребителей и повышенными требованиями к гибкости регулирования.
В то же время выбор схемы на перегретой воде должен быть инженерно обоснован. Если потребители в основном низкотемпературные, а технологическая составляющая ограничена, более простая водогрейная схема нередко окажется предпочтительнее. Если же производственный процесс требует именно пар, уход от паровой котельной ради формального упрощения системы может привести к ухудшению технологической эффективности.
Следовательно, ключевой вопрос состоит не в том, является ли перегретая вода «лучше» пара или горячей воды вообще, а в том, соответствует ли она реальной структуре теплопотребления предприятия. Именно анализ нагрузок, гидравлики, надежности, качества теплоносителя и условий эксплуатации должен определять выбор тепловой схемы.
