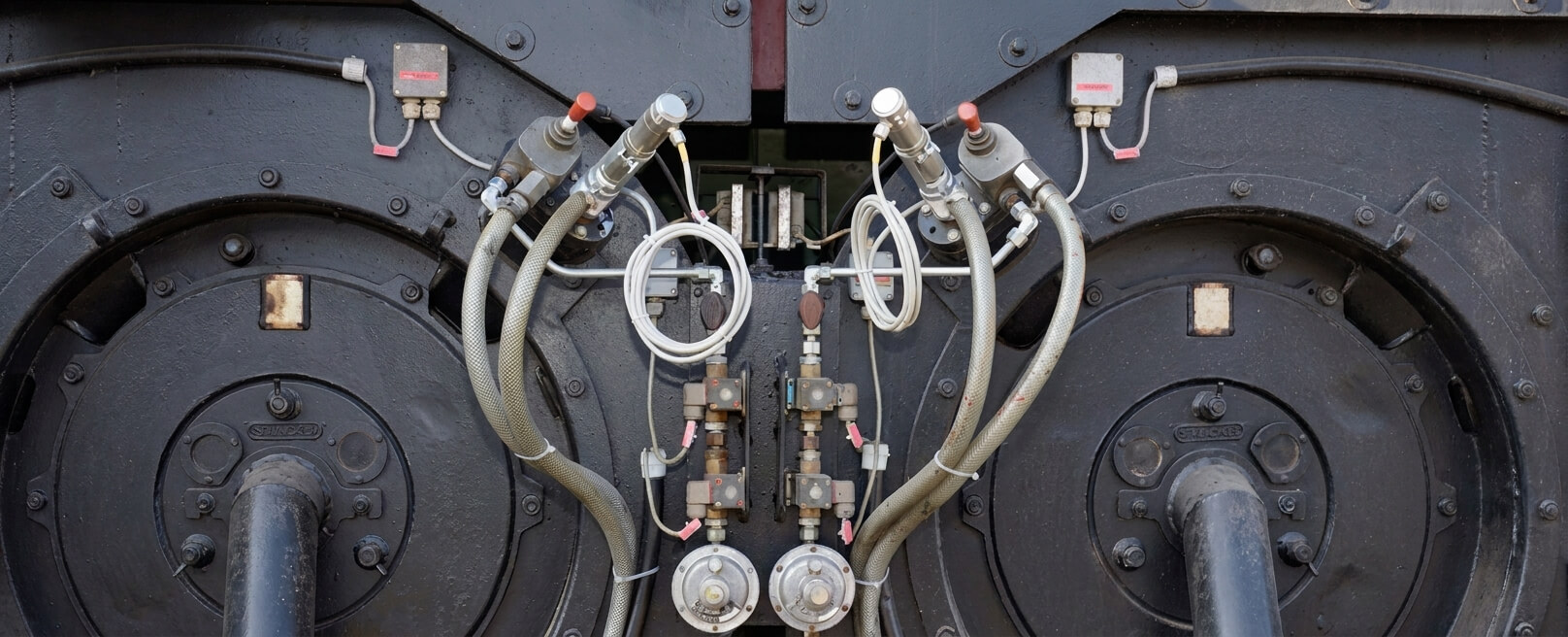

В эксплуатации нередко возникает одна и та же ситуация: в промышленной котельной датчик пламени горелки меняют уже не первый раз, а проблема возвращается.
Горелка уходит в аварию, автоматика не подтверждает наличие факела, пуск становится нестабильным, а персонал приходит к выводу, что установлен «неудачный» датчик.
На практике это далеко не всегда так.
Постоянная неисправность датчика пламени — это чаще не причина, а следствие.
Если датчик регулярно загрязняется, перегревается, теряет сигнал или «не видит» факел, значит, в системе есть более глубокая проблема.
Причина может быть связана с монтажом, настройкой горения, качеством розжига, состоянием кабельной линии, заземлением, электромагнитными помехами, вибрацией или дефектом смежных узлов.
Простая замена элемента в такой ситуации обычно лишь откладывает повторный отказ.
- что делает датчик пламени горелки;
- какие симптомы ошибочно принимают за поломку датчика;
- почему датчик пламени постоянно выходит из строя;
- когда виновата горелка или автоматика;
- как правильно диагностировать проблему;
- что сделать, чтобы неисправность не повторялась;
- каких ошибок при обслуживании лучше избегать.
Что делает датчик пламени и почему его работа критична
Датчик пламени горелки — один из ключевых элементов автоматики безопасности.
Его задача — подтвердить наличие устойчивого факела в зоне горения.
Пока система получает корректный сигнал контроля пламени, горелка может продолжать работу.
Если сигнал пропадает или выходит за допустимые пределы, автоматика горелки должна перекрыть подачу топлива и перевести оборудование в безопасное состояние.
В промышленных котельных применяются разные принципы контроля пламени:
- ионизационный контроль;
- УФ-датчики;
- ИК-датчики;
- комбинированные решения в зависимости от типа горелки и топлива.
Одна и та же внешняя симптоматика может иметь разную природу.
Ионизационный электрод особенно чувствителен к качеству заземления, полярности и характеристикам факела.
УФ-датчик чувствителен к загрязнению оптики, паразитной засветке, перегреву и деградации чувствительного элемента.
Датчик не «создаёт» пламя и не стабилизирует горение.
Он только фиксирует факт наличия факела.
Если горение нестабильно, датчик будет первым узлом, который покажет проблему, но реальная причина может находиться в совершенно другом месте.
Какие симптомы обычно принимают за поломку датчика
В эксплуатационной практике под формулировкой «вышел из строя датчик пламени» часто скрываются разные по природе ситуации.
Типовые признаки:
- автоматика не видит факел при розжиге;
- горелка запускается, но через несколько секунд уходит в аварию;
- сигнал контроля пламени нестабилен;
- возникают ложные срабатывания на работающей горелке;
- после очистки датчик временно работает, затем проблема повторяется;
- неисправность проявляется только при нагреве котла или при определённой нагрузке;
- отказ возникает периодически, без очевидной закономерности.
Это не всегда означает физическое разрушение датчика.
Реальная неисправность датчика пламени — это, например:
- деградация чувствительного элемента;
- обрыв внутренней цепи;
- пробой изоляции;
- разрушение корпуса;
- выход из строя электроники.
Но в значительном числе случаев причиной являются другие факторы:
- потеря видимости факела;
- ослабление сигнала из-за загрязнения;
- нестабильное горение;
- проблемы питания и заземления;
- помехи от высоковольтного розжига;
- неправильный подбор или установка.
Нужно спрашивать не только «что случилось с датчиком», но и «в каких условиях он работает».
Основные причины, почему датчик пламени постоянно выходит из строя
Загрязнение чувствительного элемента
Это одна из самых частых причин.
На оптических датчиках оседают сажа, пыль, масляный налёт, продукты неполного сгорания. Особенно часто это происходит при работе на жидком топливе или при отклонениях по соотношению топливо/воздух.
Ионизационный электрод покрывается нагаром, окислами и может менять электрические характеристики.
Следствие очевидно: сигнал контроля пламени ослабевает, а автоматика воспринимает это как отсутствие факела или нестабильное горение.
Если просто заменить датчик, но не убрать причину загрязнения, новый элемент повторит судьбу старого.
Перегрев
Датчик контроля пламени горелки рассчитан на определённую температурную нагрузку.
Если он установлен слишком близко к зоне интенсивного излучения, отсутствует нормальное охлаждение, нарушен тепловой экран или изменилась геометрия факела, чувствительный элемент начинает работать на пределе.
Перегрев приводит к:
- ускоренной деградации оптики и электроники;
- старению изоляции;
- дрейфу параметров;
- периодическим отказам «на горячую».
На холодном пуске всё работает, а после прогрева появляются срывы сигнала.
Неправильная установка и нарушение угла обзора
Даже исправный датчик не будет надёжно работать, если он установлен с неправильной ориентацией.
Для УФ- и ИК-датчиков критичны:
- угол обзора;
- расстояние до факела;
- отсутствие экранирования;
- правильный выбор зоны наблюдения.
Если датчик смотрит не в ядро устойчивого факела, а в периферийную нестабильную область, сигнал будет «плавать».
Для ионизационного контроля критично положение электрода относительно факела и горелочной головы.
Даже небольшое смещение после обслуживания может привести к заметному снижению сигнала.
Вибрации
В промышленной котельной вибрация часто недооценивается.
Вибрационная нагрузка приводит к:
- ослаблению крепежа;
- появлению микротрещин;
- нарушению контактов в разъёмах;
- перелому жил кабеля у ввода;
- смещению датчика относительно факела.
Если неисправность датчика пламени проявляется периодически, особенно на определённых режимах вентилятора или при выходе на нагрузку, вибрацию нужно проверять обязательно.
Проблемы с электропитанием, заземлением и экранированием
Для систем контроля пламени качество электрической среды критично.
Плохое заземление, наводки от высоковольтного трансформатора розжига, совместная прокладка сигнального и силового кабеля, нарушение экранирования — всё это вызывает ложные сигналы и нестабильную работу.
Особенно чувствительны к этим проблемам:
- ионизационные схемы;
- электронные УФ-датчики;
- блоки контроля пламени с низким уровнем сигнала на входе.
Персонал видит «умирающий датчик», хотя реально виноваты электромагнитные помехи или ошибки монтажа.
Повреждение кабеля и разъёмов
Очень частая эксплуатационная причина — кабельная линия.
Изоляция пересыхает от температуры, кабель перетирается, разъёмы окисляются, контакты ослабевают.
Особенно опасны участки рядом с корпусом горелки, где одновременно присутствуют температура, вибрация и механические воздействия при сервисе.
Если датчик пламени горелки уже меняли, а старый при проверке оказывается рабочим, первым подозреваемым должен быть кабель и соединения.
Влажность, конденсат, пыль и агрессивная среда
Не все датчики одинаково устойчивы к среде установки.
В котельных с неидеальной вентиляцией, перепадами температур и периодическими остановами может образовываться конденсат.
Пыль, аэрозоли, пары топлива и химически активные соединения ускоряют коррозию контактов и ухудшают прозрачность защитных окон.
Если условия эксплуатации жёсткие, а установлен стандартный, а не промышленно защищённый датчик, повторные отказы практически неизбежны.
Несоответствие датчика типу горелки и условиям работы
Нельзя механически заменить один датчик на «аналогичный по посадочному месту».
Важны:
- тип топлива;
- спектральная чувствительность;
- температура эксплуатации;
- длина и тип кабеля;
- совместимость с блоком автоматики;
- требуемый уровень сигнала.
Ошибки подбора особенно часто встречаются после срочного ремонта, когда ставят «то, что было на складе».
Формально горелка может запуститься, но система будет работать на границе устойчивости.
Нестабильное горение и неправильная настройка топливно-воздушной смеси
Это одна из ключевых причин, почему датчик пламени «выходит из строя» только по внешним признакам.
На деле выходит из строя не он, а процесс горения.
Если факел пульсирует, отрывается, смещается, имеет недостаточную интенсивность или неустойчив при переходных режимах, датчик фиксирует это как потерю пламени.
Причины могут быть такими:
- неверная настройка воздуха;
- нестабильное давление топлива;
- загрязнение форсунки;
- износ завихрителей;
- подсосы воздуха;
- плохой розжиг;
- колебания тяги.
В этом случае нужна полноценная диагностика горелки, а не очередная замена датчика.
Неисправности смежных узлов
К проблемам контроля пламени нередко приводят:
- дефект трансформатора розжига;
- неправильный зазор электродов;
- пробой высоковольтной изоляции;
- неисправность блока контроля пламени;
- сбои в логике автоматики горелки;
- нестабильное питание шкафа управления.
Такие неисправности маскируются под отказ датчика, потому что именно по каналу контроля пламени система уходит в аварию.
Когда виноват не датчик, а горелка или автоматика
Если датчик меняют регулярно, а интервал между отказами почти одинаков, стоит исходить из того, что проблема системная.
Наиболее типичные варианты:
- факел смещён относительно зоны наблюдения;
- розжиг даёт нестабильное начальное пламя;
- на минимальной мощности пламя становится «тонким» и плохо считывается;
- блок автоматики неверно интерпретирует уровень сигнала;
- после отключения трансформатора розжига помехи исчезают и сигнал стабилизируется;
- при переходе на другой вид топлива проблема усиливается.
Датчик контроля пламени горелки очень часто оказывается индикатором неисправности, а не её источником.
Как правильно диагностировать проблему
Грамотная диагностика горелки должна идти от простого к сложному.
Если сразу менять датчик, не проверив условия его работы, высок риск повторного отказа.
Проверку лучше проводить последовательно: от характера аварии и состояния датчика до качества факела, кабельной линии и блока автоматики.
1. Подтвердить характер аварии
Нужно определить:
- на каком этапе возникает отказ;
- происходит ли авария при розжиге, на выходе на режим или в стабильной работе;
- постоянная это проблема или периодическая.
2. Осмотреть сам датчик
При осмотре проверяют:
- загрязнение;
- состояние защитного окна или электрода;
- следы перегрева;
- трещины корпуса;
- состояние крепления.
3. Проверить монтаж
Важно оценить:
- правильность положения;
- угол обзора факела;
- глубину установки;
- наличие вибрационного смещения.
4. Проверить кабельную линию
Проверяются:
- целостность жил;
- качество контактов;
- отсутствие перетирания;
- состояние экрана;
- раздельная прокладка от силовых и высоковольтных цепей.
5. Оценить качество факела
Нужно проверить:
- устойчивость розжига;
- форму и положение пламени;
- отсутствие пульсаций и срыва;
- стабильность на разных режимах.
6. Проверить смежные узлы
К проверке относятся:
- электроды розжига;
- трансформатор;
- форсунки;
- воздухоподача;
- давление топлива;
- блок автоматики.
7. Сопоставить параметры датчика и горелки
Нужно убедиться, что датчик подходит по:
- типу контроля пламени;
- совместимости с блоком контроля;
- допустимым условиям эксплуатации;
- требуемому уровню сигнала.
Если после очистки, корректировки положения и стабилизации горения сигнал восстанавливается, первопричина, скорее всего, не в самом датчике.
Если же даже при гарантированно устойчивом факеле и исправной кабельной линии сигнал отсутствует или остаётся аномальным, тогда есть основания подозревать реальную неисправность датчика пламени.
Как исправить ситуацию и не допустить повторения
Устранение проблемы должно быть не точечным, а системным.
Практически это означает следующие меры:
- ввести регламент осмотра датчика и зоны его установки;
- очищать оптические элементы и электроды без повреждения поверхности;
- проверять крепление и ориентацию после каждого обслуживания горелки;
- исключать перегрев за счёт правильного монтажа и тепловой защиты;
- контролировать вибрации и состояние опорных узлов;
- регулярно проверять кабельные линии, разъёмы и экраны;
- измерять качество заземления и исключать паразитные наводки;
- проводить корректную настройку горелки по режимам, а не «на глаз»;
- использовать оригинальные или действительно совместимые датчики с подходящими характеристиками.
Если на объекте повторяются неисправности горелки, связанные с контролем пламени, полезно не ограничиваться аварийным ремонтом, а изучить историю отказов.
Нужно выяснить:
- на каком режиме чаще возникает отказ;
- после каких работ проблема появилась;
- зависит ли она от температуры, нагрузки, вида топлива или времени работы.
Такой подход позволяет увидеть причинно-следственную связь, а не бесконечно менять один и тот же элемент.
Типичные ошибки при эксплуатации и обслуживании
На практике чаще всего встречаются такие ошибки персонала:
- датчик меняют без проверки качества факела;
- загрязнение считают «естественным износом»;
- не контролируют положение датчика после обслуживания;
- используют случайный аналог без проверки совместимости;
- прокладывают сигнальный кабель рядом с высоковольтной частью розжига;
- игнорируют состояние заземления;
- не проверяют разъёмы и клеммы;
- пытаются компенсировать проблему перенастройкой чувствительности без устранения причины;
- не анализируют, почему отказ проявляется только на определённой мощности или после прогрева.
Такие действия создают иллюзию ремонта, но не устраняют источник проблемы.
В результате датчик снова выходит из строя или система снова уходит в аварию по контролю пламени.
Вывод
Если датчик пламени горелки в промышленной котельной постоянно выходит из строя, это почти всегда повод для комплексной проверки, а не только для очередной замены детали.
Сам по себе датчик контроля пламени горелки действительно может отказать из-за загрязнения, перегрева, вибрации или старения.
Но значительно чаще проблема связана с тем, что автоматика горелки получает плохой сигнал из-за нестабильного факела, ошибок монтажа, кабельных дефектов, помех или неправильного подбора оборудования.
Краткая памятка
Если датчик пламени постоянно выходит из строя, проверьте:
- загрязнение чувствительного элемента;
- следы перегрева;
- правильность угла обзора или положения электрода;
- качество факела при розжиге и на разных режимах;
- вибрацию горелки;
- кабель, разъёмы и клеммы;
- заземление и экранирование;
- помехи от высоковольтного розжига;
- совместимость датчика с блоком автоматики;
- состояние смежных узлов горелки.
Правильная стратегия
- Сначала выполнить диагностику горелки и условий контроля пламени.
- Затем проверить кабельную линию, питание, заземление и автоматику.
- Только после этого принимать решение о замене датчика.
Только такой подход позволяет устранить повторяющиеся отказы, снизить аварийность и перестать воспринимать датчик как «расходник», которым он в исправно настроенной системе быть не должен.
