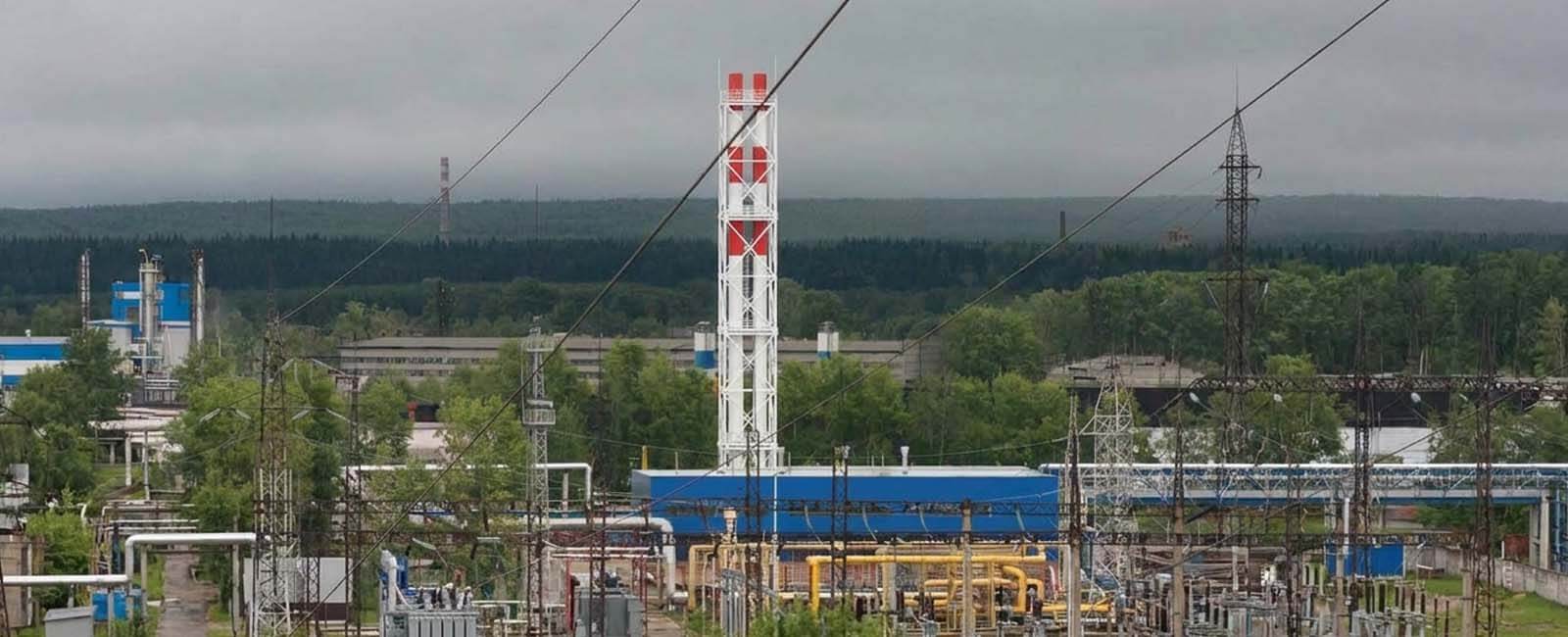

Как правильно подобрать дымовую трубу для котла: руководство для жаротрубных котлов
Разбираем, от чего зависит подбор дымовой трубы для котла, как определить диаметр дымохода, какую высоту трубы выбрать и каких ошибок нельзя допускать при проектировании.
Жаротрубный котел чувствителен к параметрам дымоудаления сильнее, чем часто кажется на этапе закупки. Неправильно выбранная дымовая труба влияет не только на отвод продуктов сгорания, но и на устойчивость горения, потери давления в газовом тракте, риск конденсации, ресурс горелки и общую надежность котельной.
Именно поэтому подбор дымовой трубы для котла нельзя сводить к выбору трубы “примерно такого же диаметра, как патрубок котла”. Для рабочего решения нужно учитывать расход и температуру дымовых газов, сопротивление тракта, тип топлива, материал, компоновку котельной и условия рассеивания выбросов.
От чего зависит подбор дымовой трубы для котла
Подбор начинается не с каталога труб, а с исходных данных по котлу и объекту. Для жаротрубных котлов ключевыми являются следующие факторы.
Мощность котла и режим работы
Чем выше теплопроизводительность, тем больше объем дымовых газов, а значит, тем выше требования к пропускной способности дымохода. Важно учитывать не только номинальную мощность, но и минимальные и переходные режимы.
Вид топлива
Для газовых, дизельных и комбинированных жаротрубных котлов требования к дымовой трубе различаются. Для комбинированных котлов материал и конструкцию выбирают с учетом наиболее жесткого режима.
Температура и расход дымовых газов
Эти параметры влияют на необходимое сечение, скорость движения газов, вероятность выпадения конденсата, выбор теплоизоляции и требования к материалу внутреннего канала.
Тяга и сопротивление тракта
Жаротрубный котел работает стабильно только при согласовании котла, горелки, газоходов и дымовой трубы. Слишком большое сопротивление ухудшает пуск и повышает риск аварийных остановок.
Конфигурация газохода
В реальном проекте важен не только вертикальный ствол трубы, но и вся трасса:
- длина горизонтальных участков;
- количество поворотов;
- наличие переходов по диаметру;
- ревизий, шиберов, компенсаторов;
- общая компоновка газохода.
Даже удачно подобранная труба может работать плохо, если до нее выполнен слишком длинный или “ломаный” газоход.
Место установки котельной
Для встроенной, пристроенной и отдельно стоящей котельной решения будут разными. На выбор влияют:
- близость зданий;
- расположение воздухозаборов;
- архитектурные ограничения;
- доступ для обслуживания;
- требования к несущим конструкциям и креплению.
Климат и внешние нагрузки
Ветровые, снеговые и температурные нагрузки влияют на выбор конструкции трубы, способ крепления, толщину металла и необходимость растяжек или отдельной опорной схемы.
Как определить диаметр дымохода котла
Диаметр дымохода котла выбирается не “по привычке” и не только по диаметру выходного патрубка котла. Он зависит от объема дымовых газов, их температуры, допустимой скорости потока, потерь давления и общей конфигурации дымоходной системы.
Почему диаметр нельзя занижать
Если диаметр дымохода котла меньше требуемого:
- растет скорость потока и аэродинамическое сопротивление;
- увеличивается нагрузка на горелочное оборудование;
- ухудшается устойчивость режимов;
- возрастает риск шумов, вибраций и нестабильного горения;
- при модернизации может “не сойтись” работа нового котла со старым дымоходом.
Почему чрезмерное увеличение диаметра тоже вредно
Слишком большой диаметр — не запас надежности, а частая проектная ошибка. В этом случае:
- снижается скорость движения дымовых газов;
- ухудшается прогрев канала;
- повышается риск выпадения конденсата;
- растет вероятность коррозии и загрязнения;
- труба может работать хуже на неполной мощности.
Для жаротрубного котла это особенно критично при переменных нагрузках и сезонной работе.
Какие данные нужны для точного расчета
Чтобы корректно определить диаметр дымохода котла, обычно требуются:
- марка и модель котла;
- тепловая мощность;
- тип топлива;
- паспортный расход дымовых газов;
- температура газов на выходе из котла;
- допустимое противодавление со стороны дымохода;
- параметры горелки;
- длина и схема газоходов;
- количество поворотов и местных сопротивлений;
- наличие экономайзера, шумоглушителя, искрозащиты, утилизации тепла;
- режим работы: постоянный, переменный, каскадный.
Практический подход к предварительному подбору
На практике предварительный подбор делают по паспортным данным котла и горелки, после чего проверяют решение аэродинамическим расчетом. Если исходных данных мало, безопаснее ориентироваться не на “усредненные размеры”, а запросить у производителя:
- расход дымовых газов;
- рекомендуемое допустимое сопротивление дымохода;
- температурный режим;
- требования к материалу дымоудаления.
Как выбирается высота дымовой трубы котельной
Высота дымовой трубы котельной влияет сразу на три группы параметров: тягу, рассеивание выбросов и безопасность эксплуатации. Поэтому она никогда не определяется только по желанию “сделать выше для надежности”.
На что влияет высота
Корректно выбранная высота дымовой трубы котельной позволяет:
- обеспечить стабильный отвод дымовых газов;
- улучшить условия рассеивания выбросов;
- уменьшить риск обратной тяги при неблагоприятной ветровой обстановке;
- снизить влияние близлежащей застройки и кровельных надстроек.
От чего зависит высота трубы
При выборе учитывают:
- мощность котельной;
- тип топлива;
- массовый расход и температуру дымовых газов;
- высоту окружающих зданий;
- расположение воздухозаборов и окон;
- розу ветров;
- экологические ограничения;
- компоновку участка;
- требования по безопасной эксплуатации и обслуживанию.
Если на территории плотная застройка или котельная расположена рядом с производственными корпусами, высота дымовой трубы котельной почти всегда требует отдельной проверки по рассеиванию выбросов и аэродинамике.
Почему нельзя ориентироваться только на “типовые решения”
Одна и та же мощность котла на двух объектах может дать разную требуемую высоту. Причина — в разных газоходах, климате, схеме установки и окружении зданиями. Поэтому даже если на похожем объекте “работает труба такой же высоты”, это не означает, что решение подойдет для вашего проекта.
Материал и конструкция дымовой трубы
Для жаротрубного котла важна не только геометрия, но и стойкость трубы к рабочей среде. Ошибка в материале обычно проявляется не сразу, а через 1–3 сезона эксплуатации: конденсат, коррозия, разрушение швов, протечки и рост эксплуатационных затрат.
Нержавеющая сталь
Подходит для большинства современных котельных, особенно там, где важна стойкость к конденсату и агрессивным компонентам дымовых газов. Конкретную марку стали нужно подбирать под температуру и химический состав среды.
Углеродистая сталь
Может применяться в определенных решениях, особенно при высоких температурах и правильно организованной эксплуатации, но обычно чувствительнее к коррозии.
Утепленные сэндвич-системы
Используются там, где нужно быстрое монтажное решение и защита от охлаждения дымовых газов. Теплоизоляция снижает риск конденсата и помогает стабилизировать температурный режим канала.
Конструктивные варианты
В зависимости от объекта применяют самонесущие, мачтовые, фасадные, колонные и модульные стальные системы.
Выбор зависит от высоты, нагрузки, доступного места, архитектуры объекта и способа монтажа.
Что влияет на выбор дымовой трубы и чем опасны ошибки
| Что влияет на выбор дымовой трубы | На что это влияет | Чем грозит ошибка |
|---|---|---|
| Мощность котла | Объем дымовых газов, сечение, конструкция трубы | Недостаточная пропускная способность, нестабильная работа |
| Тип топлива | Химический состав среды, температура, коррозионная нагрузка | Быстрая коррозия, загрязнение канала |
| Температура дымовых газов | Риск конденсата, выбор материала и изоляции | Разрушение внутреннего канала, протечки |
| Диаметр дымохода | Скорость потока и потери давления | Рост сопротивления или выпадение конденсата |
| Высота трубы | Тяга и рассеивание выбросов | Обратная тяга, проблемы с экологией |
| Конфигурация газохода | Суммарное аэродинамическое сопротивление | Перегрузка горелки, нестабильный пуск |
| Материал трубы | Долговечность и стойкость к среде | Ускоренный износ, аварийные ремонты |
| Ветровые нагрузки | Несущая схема и крепление | Деформация, вибрации, риск повреждения |
| Обслуживаемость | Возможность очистки и контроля | Накопление загрязнений, скрытые дефекты |
Типичные ошибки при подборе дымовой трубы для жаротрубного котла
- Подбор только по патрубку котла. Выходной патрубок — это не готовый ответ на вопрос, каким должен быть дымоход. Реальный диаметр выбирается по всей системе.
- Игнорирование частичных нагрузок. Если котел работает не только на номинале, нужно оценивать риск охлаждения дымовых газов и конденсации.
- Недостаточная высота. Слишком низкая труба ухудшает тягу и рассеивание. Особенно это заметно рядом с высокими зданиями и при сложной ветровой обстановке.
- Неверный выбор материала. Даже правильно выбранные высота и диаметр не спасут систему, если внутренняя поверхность трубы не рассчитана на конденсат и химическую агрессивность среды.
- Отсутствие ревизий и конденсатоотвода. Система должна быть обслуживаемой. Иначе загрязнения и влага быстро превращают нормальный дымоход в источник эксплуатационных проблем.
- Недооценка внешних нагрузок. Для высоких труб нельзя ограничиваться только теплотехнической логикой — нужна проверка конструкции на ветровую и эксплуатационную нагрузку.
Когда нужен полноценный расчет, а когда достаточно предварительного подбора
Предварительный подбор уместен на ранней стадии
- при оценке бюджета;
- при выборе между несколькими котлами;
- при подготовке ТЗ;
- при сравнении конструктивных вариантов трубы.
Полноценный расчет обязателен, если
- проектируется новая котельная;
- меняется тип топлива;
- проводится замена котла на более мощный;
- используется существующий дымоход после модернизации;
- меняется трасса газоходов;
- объект расположен в плотной застройке;
- есть требования по выбросам и рассеиванию;
- труба имеет значительную высоту или сложную несущую схему.
Для модернизации действующей котельной это особенно важно: старый дымоход часто не подходит новому оборудованию даже при внешне “похожих” параметрах.
Чек-лист перед заказом дымовой трубы
Перед заказом проверьте, что у вас есть:
- паспортные данные котла и горелки;
- тип и режим использования топлива;
- расход и температура дымовых газов;
- сведения о допустимом противодавлении;
- схема газохода с длинами и поворотами;
- понимание, нужен ли конденсатоотвод;
- требования к ревизии и обслуживанию;
- данные по месту установки и окружающей застройке;
- предварительно согласованная высота дымовой трубы котельной;
- подтвержденный диаметр дымохода котла;
- выбранный материал внутреннего канала;
- подтверждение несущей схемы и монтажных условий.
Частые вопросы
Можно ли выбрать диаметр дымохода котла с запасом, чтобы “точно тянуло”?
Всегда ли высокая труба лучше низкой?
Подойдет ли существующий дымоход после замены котла?
Какой материал лучше для газового жаротрубного котла?
Нужна ли теплоизоляция дымовой трубы?
Когда без проектировщика уже не обойтись?
Вывод
Подбор дымовой трубы для котла — это инженерная задача, в которой нельзя рассматривать только один параметр. Для жаротрубного котла важно совместно оценивать расход и температуру дымовых газов, сопротивление газового тракта, материал, компоновку объекта и условия эксплуатации.
На практике самые чувствительные параметры — это высота дымовой трубы котельной и диаметр дымохода котла. Ошибка в высоте приводит к проблемам с тягой и рассеиванием, ошибка в диаметре — к росту сопротивления, нестабильной работе горелки, охлаждению газов и конденсату.
