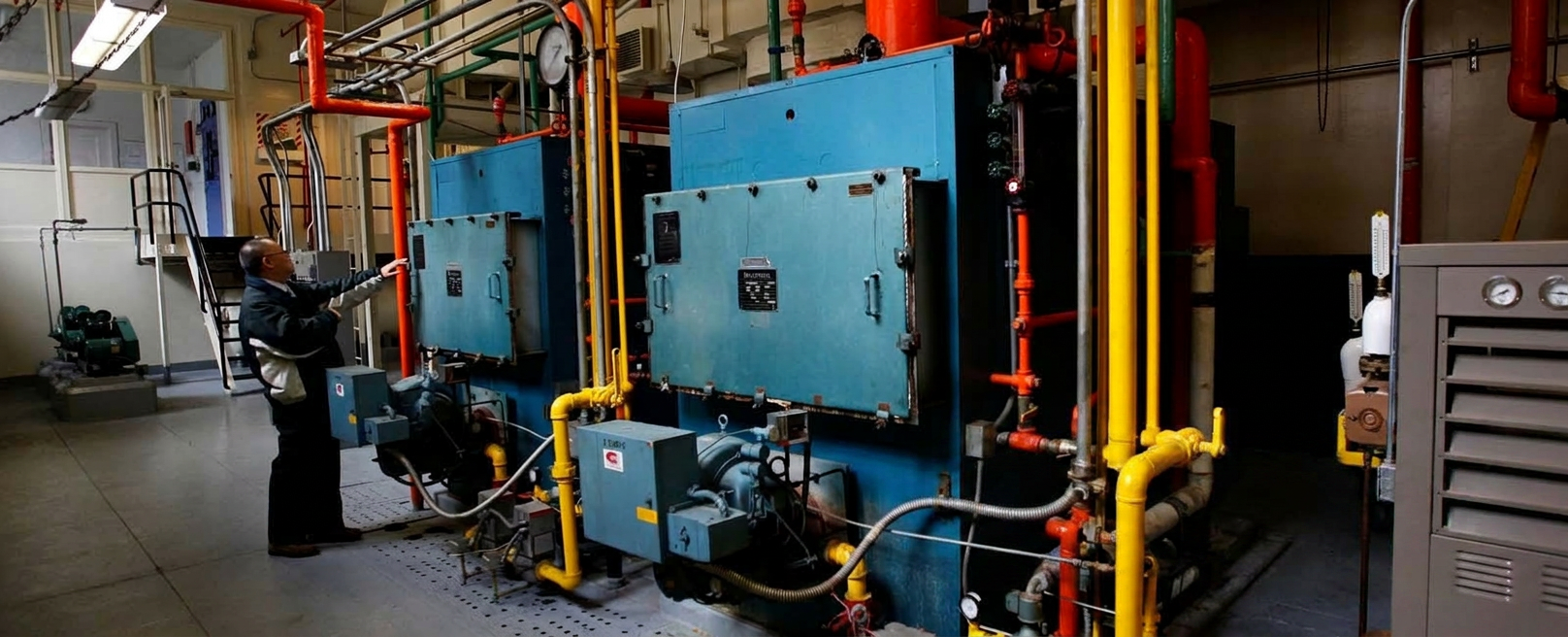

Почему падает КПД: признаки неправильной настройки горелки
Исправная горелка может работать устойчиво, но неэффективно. Если соотношение топливо/воздух, карта модуляции, форма факела или режим аэродинамики выбраны неверно, растут потери с уходящими газами, ухудшается полнота сгорания, ускоряется загрязнение теплообменника и увеличивается удельный расход топлива.
Что означает «падает КПД» в контексте горелки
В эксплуатации падение КПД часто сводят к одной жалобе: «котел стал расходовать больше газа или дизеля». Но с инженерной точки зрения это лишь внешний симптом. В контексте горелочного устройства необходимо разделять несколько связанных явлений, каждое из которых по-своему ухудшает эффективность установки.
- снижение теплотехнического КПД;
- рост удельного расхода топлива;
- ухудшение полноты сгорания;
- увеличение потерь с уходящими газами;
- косвенные потери через загрязнение теплообменника;
- потери из-за цикличности, повторных розжигов и неустойчивости.
Поэтому оценивать горелку только по внешним признакам нельзя. Даже если пламя устойчиво, а автоматика не уходит в аварию, режим может оставаться далеким от энергетического оптимума.
- кислород в дымовых газах O2;
- углекислый газ CO2;
- оксид углерода CO;
- температуру уходящих газов;
- температуру воздуха на горение;
- давление газа или параметры жидкого топлива;
- разрежение в топке или противодавление по газоходу;
- поведение горелки на минимуме, середине и номинале.
Инженерная логика: почему неправильная настройка горелки снижает КПД
КПД падает не только при явном недожоге. Он падает всякий раз, когда горение перестает быть расчетно организованным: по составу смеси, по аэродинамике, по распределению теплового потока или по устойчивости режима.
Недостаток воздуха
При дефиците воздуха часть топлива не доходит до полного сгорания. Возрастает CO , появляется риск сажи, ухудшается стабильность факела, а поверхность нагрева быстрее загрязняется. Это уже не просто «грязное горение», а прямая потеря полезной химической энергии топлива.
Избыток воздуха
Обратная ошибка не менее характерна. Чтобы снизить риск CO и получить визуально спокойное пламя, горелку часто настраивают с «запасом по воздуху». Но лишняя масса воздуха нагревается и уносит тепло в дымовую трубу. Горение формально полное, а КПД при этом снижается.
Неверное соотношение топливо/воздух по диапазону мощностей
Для модулируемых горелок одна хорошая точка не означает хорошую настройку. На номинале параметры могут быть приемлемыми, а на минимуме — повышенный CO, неустойчивый факел или чрезмерный избыток воздуха. Именно поэтому реальную эффективность нужно оценивать по карте режимов, а не по единичному измерению.
Нарушение геометрии факела
Даже при приемлемом составе дымовых газов факел может быть слишком длинным, смещенным, неудачно закрученным или касаться элементов камеры. Это вызывает локальные перегревы, ухудшает теплосъем и ускоряет загрязнение. Следовательно, правильное горение — это одновременно химия, аэродинамика и теплопередача.
«Безопасный запас по воздуху» и «энергоэффективный режим» — не одно и то же. Избыточная подача воздуха часто решает краткосрочную проблему устойчивости, но создает долгосрочный перерасход топлива.
Основные признаки неправильной настройки горелки
По показаниям приборов
- повышенный O2 и заниженный CO2 ;
- рост CO;
- нестабильные показания по режимам;
- завышенная температура дымовых газов;
- приемлемо на номинале, плохо на минимуме;
- ломаная кислородная карта при модуляции.
По поведению оборудования
- отрыв пламени или коптящее горение;
- пульсации, вибрация, хлопки при розжиге;
- быстрое загрязнение камеры и теплообменника;
- перегрев огневой головы;
- частые аварийные остановы;
- рост числа розжигов и цикличности.
- вырос расход топлива при той же нагрузке;
- котел дольше выходит на режим;
- температура теплоносителя стала менее стабильной;
- снизилась фактическая производительность;
- участились сервисные вмешательства.
Один внешний симптом почти никогда не является достаточным основанием для диагноза. Значение имеет сочетание признаков: газоанализ, температура дымовых газов, состояние факела, загрязнение камеры, цикличность и поведение на частичных нагрузках.
Типовые ошибки настройки и их последствия
| Признак | Возможная ошибка настройки | Физическая причина | Влияние на КПД | Чем подтвердить |
|---|---|---|---|---|
| Высокий O2 , низкий CO2 | Слишком большой избыток воздуха | Лишний воздух нагревается и уносит тепло | Рост потерь с уходящими газами | Газоанализатор, температура дымовых газов |
| Низкий O2, высокий CO | Недостаток воздуха или плохое смесеобразование | Неполное сгорание, химический недожог | Прямая потеря полезной теплоты | Газоанализатор, осмотр камеры |
| Нормально на номинале, плохо на минимуме | Неверная карта модуляции | Несогласованность подачи топлива и воздуха | Перерасход в частичной нагрузке | Измерения в нескольких точках |
| Быстрый нагар, загрязнение теплообменника | Недостаток воздуха, плохой распыл, смещенный факел | Образование сажи и ухудшение теплосъема | Косвенное снижение общего КПД | Осмотр поверхностей, анализ дымовых газов |
| Хлопки, нестабильный розжиг | Ошибка стартового положения воздуха/топлива | Нарушение условий воспламенения | Потери на пусках и цикличности | Анализ последовательности розжига |
Наиболее частые ошибки в эксплуатации
настройка «на глаз» без газоанализатора;
избыточный воздух «для надежности»;
корректировка только одной рабочей точки вместо карты режимов;
отсутствие перенастройки после смены топлива или тяги;
попытка компенсировать конструктивные проблемы лишним воздухом;
игнорирование поведения горелки на минимальной мощности.
Как инженер подтверждает, что причина именно в настройке горелки
Проверка исходных условий
Сначала сопоставляют паспортные условия с фактическими. Изменение топлива, высоты установки, температуры воздуха на горение, противодавления газохода или тепловой нагрузки может сделать прежнюю настройку неактуальной.
Контроль топлива, воздуха и механики горелки
На этом этапе исключают механические причины, которые маскируются под «сбой настройки»: загрязнение воздушного тракта, износ форсунки, смещение сервоприводов, нестабильность давления топлива или подсос ложного воздуха.
Газоанализ на нескольких режимах
Ключевой этап диагностики — измерение O2 , CO2, CO и температуры дымовых газов не в одной точке, а по рабочему диапазону. Только так можно выявить провалы карты горения и ошибки модуляции.
Исключение альтернативных причин
Даже плохой газоанализ не означает автоматически, что проблема только в горелке. Аналогичную картину могут давать загрязненный теплообменник, неверная тяга, нестабильное газоснабжение, ошибки датчиков или повышенная цикличность по гидравлическим причинам.
- высокий O2 и высокая температура дымовых газов — вероятен избыток воздуха, но дополнительно нужно проверить теплообменник;
- низкий O2 и высокий CO — дефицит воздуха или плохое смесеобразование;
- нормальный режим на номинале и провал по CO на минимуме — проблема карты модуляции;
- стабильный CO2 , но растет расход топлива — нужно проверять общий теплосъем, загрязнение и режим цикличности.
Краткая памятка для эксплуатации
Что считать профессиональной настройкой
- измерения по нескольким рабочим точкам;
- контроль O2, CO2, CO ;
- оценка температуры дымовых газов;
- проверка факела и устойчивости режима;
- сопоставление с конструкцией камеры и тягой.
Что особенно настораживает
- высокий O2 при внешне спокойном пламени;
- рост расхода топлива без изменения нагрузки;
- провалы режима на минимальной мощности;
- быстрое загрязнение камеры и теплообменника;
- частые розжиги и нестабильность факела.
FAQ: частые вопросы по теме настройки горелки и КПД
Если горелка работает без аварий, можно считать настройку правильной?
Нет. Отсутствие аварий означает только то, что режим находится в допустимой зоне по безопасности и автоматике. Энергоэффективный режим определяется измерениями состава дымовых газов, температуры уходящих газов и поведением горелки по диапазону нагрузок.
Почему избыток воздуха снижает КПД, если топливо сгорает полностью?
Потому что лишний воздух нагревается в топке и уходит в дымовую трубу, унося часть полезной теплоты. Полное сгорание само по себе не означает максимальный КПД.
Можно ли настраивать горелку только по цвету и форме пламени?
Нет. Внешний вид факела — лишь вспомогательный признак. Он не дает точной информации о величине избытка воздуха, CO , потерях с уходящими газами и качестве режима на частичных нагрузках.
Почему особенно важно проверять модулируемые горелки на минимуме?
Потому что именно на частичной нагрузке многие установки работают большую часть времени. Если карта модуляции настроена плохо, основной перерасход топлива будет происходить именно там, даже если на номинале параметры выглядят приемлемо.
Газовые и жидкотопливные горелки теряют КПД по одним причинам?
Базовая логика одинакова, но акценты различаются. Для газовых горелок особенно важны соотношение газ/воздух, давление газа и модуляция. Для жидкотопливных добавляются критичные факторы распыла, состояния форсунки, вязкости топлива и формы факела.
