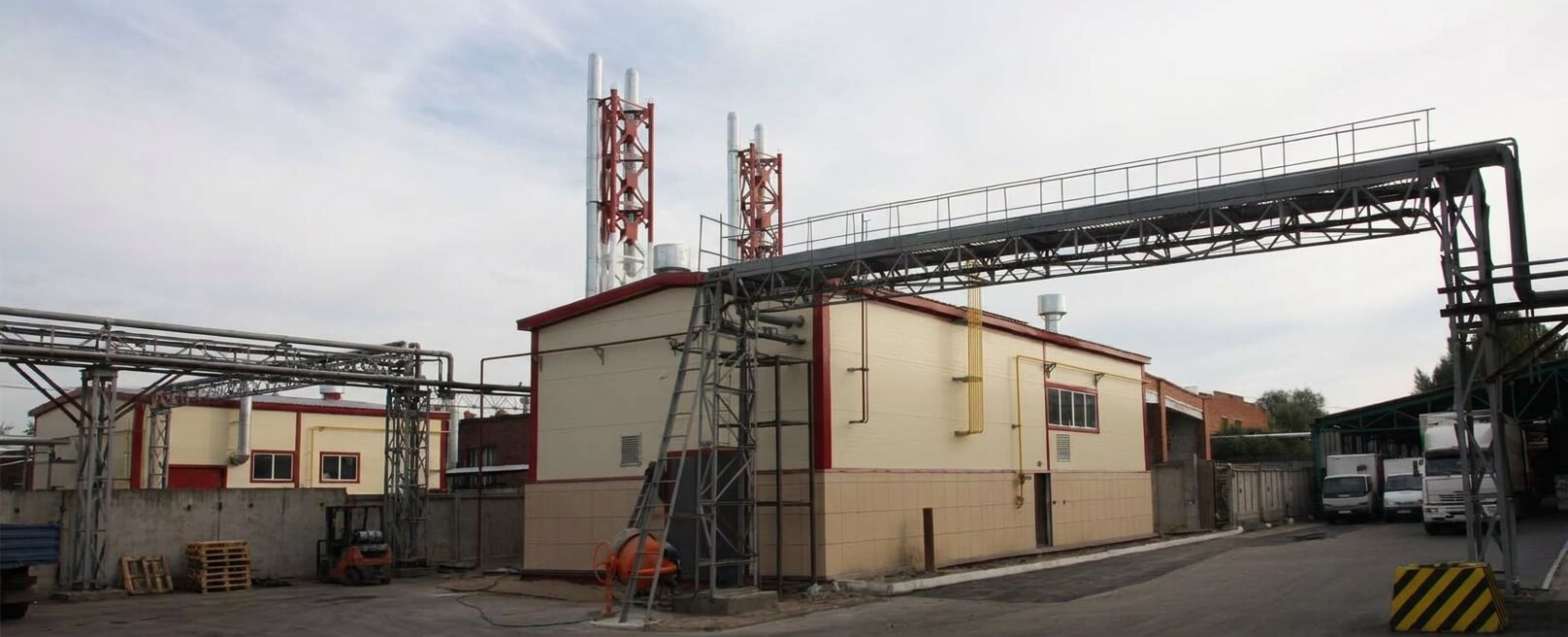

Нормативные требования к помещению промышленной газовой котельной
Что проверяют на экспертизе и при согласованиях: размещение, компоновку, вентиляцию, газоснабжение, автоматику, противопожарные решения и увязку проектных разделов.
Введение
Промышленная газовая котельная редко вызывает замечания из-за одной-единственной ошибки. На практике проблемы возникают там, где помещение котельной проектируется как «обычное техническое помещение», а не как узел с повышенными требованиями к безопасности, компоновке, вентиляции, газоснабжению, автоматике и противопожарной защите.
Именно поэтому на экспертизе и при согласованиях оценивают не только наличие оборудования и формальное упоминание норм, но и связность всех проектных решений между собой.
Для помещения промышленной газовой котельной недостаточно взять типовую схему и повторить ее на новом объекте. Требования зависят от типа размещения котельной, мощности, параметров газа, категории помещения, особенностей здания, статуса объекта с точки зрения промышленной безопасности, а также от того, как решения увязаны между разделами АР, КР, ТХ, ОВ, ГСВ, АТХ, ЭОМ, АПС и ПБ.
Ниже — практический разбор того, какие требования к помещению промышленной газовой котельной в РФ действительно важны для экспертизы и согласований, что должно быть подтверждено проектом, где чаще всего допускают ошибки и как снизить риск доработок.
Какие нормативные документы и нормативные блоки нужно проверить в первую очередь
До начала проектирования и тем более до выпуска документации на экспертизу обычно поднимают не один документ, а несколько нормативных блоков:
- законодательство РФ о безопасности зданий и сооружений;
- техническое регулирование в части требований к безопасности, если применимо к оборудованию и системам;
- действующие СП по котельным установкам;
- действующие СП по газораспределению и газопотреблению;
- нормы по отоплению, вентиляции, дымоудалению и внутренним инженерным системам;
- нормы по пожарной безопасности, включая противопожарные расстояния, преграды, эвакуацию, пожарную сигнализацию и инженерные противопожарные системы;
- документы по определению категорий помещений по взрывопожарной и пожарной опасности;
- нормы по электроснабжению, заземлению, молниезащите, выбору исполнения оборудования;
- требования к автоматике безопасности, газоанализу, аварийному отключению и сигнализации;
- федеральные нормы и правила в области промышленной безопасности, если объект относится к ОПО или затрагивает опасные производственные процессы;
- требования, связанные с реконструкцией, техническим перевооружением и дальнейшей эксплуатацией объекта.
Из наиболее часто проверяемых документов на практике обычно рассматривают, в частности, Федеральный закон № 384-ФЗ, Федеральный закон № 123-ФЗ, профильные СП по котельным установкам, газораспределительным системам, отоплению и вентиляции, а также действующие ФНП Ростехнадзора — если объект подпадает под требования промышленной безопасности.
Почему именно помещение котельной становится предметом замечаний на экспертизе и при согласованиях
Помещение котельной — это точка пересечения сразу нескольких дисциплин. Архитектурно-строительные решения задают объем, огнестойкость, ограждающие конструкции, проемы, проходы и эвакуацию. Технологическая часть определяет состав оборудования и компоновку.
Разделы ГСВ и ТМ влияют на ввод газа, газопроводы, дымоходы и трубопроводы. ОВ отвечает за приток воздуха, вентиляцию и режимы воздухообмена. ЭОМ и АТХ — за питание, автоматику, отключение, сигнализацию и надежность. Пожарная часть — за категории помещения, противопожарные мероприятия и согласованность решений.
Экспертиза обычно обращает внимание не только на то, есть ли в проекте нужные слова, но и на то, подтверждаются ли эти слова чертежами, схемами, расчетами и логикой эксплуатации.
От чего зависит состав требований к помещению промышленной газовой котельной
Универсального набора требований для всех промышленных газовых котельных нет. Состав требований зависит, в том числе, от следующих факторов:
- встроенная, пристроенная, отдельно стоящая или крышная котельная;
- новое строительство, реконструкция или техническое перевооружение;
- мощность котельной и состав котельного оборудования;
- параметры газа и схема газоснабжения;
- наличие или отсутствие признаков опасного производственного объекта;
- назначение основного здания и состав смежных помещений;
- категория помещения по взрывопожарной и пожарной опасности;
- степень огнестойкости здания и требования к противопожарным преградам;
- необходимость резервирования электроснабжения и автоматизации;
- схема вентиляции, подачи воздуха на горение и отвода продуктов сгорания;
- условия обслуживания, ремонта, демонтажа и замены оборудования.
Нормативные требования к помещению промышленной газовой котельной
Ниже приведены ключевые блоки требований, которые обычно становятся предметом проверки на экспертизе и при согласованиях.
Выбор типа размещения котельной
Что регулируется
Проверяется допустимость размещения котельной как встроенной, пристроенной, отдельно стоящей или крышной с учетом назначения объекта, характеристик здания, безопасности эксплуатации и противопожарных ограничений.
От чего зависит решение
Решение зависит от назначения обслуживаемого объекта, класса функциональной пожарной опасности здания, мощности, состава оборудования, условий эксплуатации, логистики топлива и обслуживания, а также ограничений конкретной площадки.
Что должна подтверждать проектная документация
Проект должен показывать, почему выбранный тип размещения допустим и рационален именно для этого объекта, какие ограничения учтены и почему не возникает конфликтов со смежными помещениями, людьми, путями эвакуации и инженерными системами.
Типовые замечания
Частая ошибка — выбор типа котельной «по аналогии» с другим объектом без проверки применимости норм. Экспертиза нередко требует обоснования, почему встроенное или пристроенное решение допустимо, если рядом находятся помещения с иным режимом эксплуатации или повышенными требованиями к пожарной безопасности.
Объемно-планировочные решения: объем, высота, проходы, зоны обслуживания
Что регулируется
Проверяется достаточность объема помещения, высоты, ширины проходов, наличия безопасных зон обслуживания, доступности арматуры, приборов и узлов, а также возможности ремонта и замены оборудования.
От чего зависит решение
Параметры зависят от габаритов оборудования, типа котлов и горелок, схемы размещения трубопроводов, автоматики, шкафов управления, дымоходов, насосного оборудования и траекторий обслуживания.
Что должна подтверждать проектная документация
Планы и разрезы должны показывать не только расположение оборудования, но и реальную возможность доступа к нему. Если обслуживание фактически невозможно или требует демонтажа соседних узлов, это почти всегда становится замечанием.
Типовые замечания
- компоновка выполнена слишком плотно;
- проходы показаны условно, но не подтверждены;
- отсутствует обоснование ремонтопригодности;
- не учтены зоны открытия дверей, обслуживания горелок, шкафов, запорной арматуры;
- нет увязки между архитектурной частью и технологической компоновкой.
Строительные конструкции, огнестойкость, противопожарные преграды
Что регулируется
Проверяются требования к ограждающим конструкциям, перегородкам, перекрытиям, пределам огнестойкости, отделению котельной от смежных помещений, а также соответствие принятых решений общей пожарной концепции здания.
От чего зависит решение
Зависимость определяется типом размещения котельной, характеристиками основного здания, категорией помещения, наличием смежных зон с постоянным пребыванием людей, путями эвакуации и пожарными отсеками.
Что должна подтверждать проектная документация
Необходимо показать класс и состав конструкций, их функциональную роль, соответствие требованиям пожарной безопасности, а также отсутствие противоречий между АР, КР и ПБ.
Типовые замечания
- не раскрыто, как котельная отделена от смежных помещений;
- не подтверждена огнестойкость конструкций;
- противопожарные двери указаны в одной части проекта, но отсутствуют в другой;
- архитектурные решения не соответствуют пожарным требованиям.
Окна, остекление, легкосбрасываемые конструкции
Что регулируется
Оценивается наличие и достаточность решений по остеклению и, где это требуется нормами и расчетом, легкосбрасываемым конструкциям.
От чего зависит решение
Решение зависит от категории помещения, характера газоиспользующего оборудования, компоновки, размещения котельной, статуса помещения с точки зрения взрывопожарной опасности и применимых норм.
Что должна подтверждать проектная документация
Проект должен отвечать на вопросы: требуется ли такое решение для данного помещения, по какому принципу оно принято, как реализовано конструктивно и не противоречит ли архитектурным и эксплуатационным требованиям.
Типовые замечания
- площадь остекления приведена без обоснования;
- легкосбрасываемые конструкции обозначены декларативно;
- в спецификациях и чертежах отсутствует подтверждение принятых решений;
- перепутаны требования к естественному освещению и к легкосбрасываемым конструкциям.
Вентиляция и подача воздуха на горение
Что регулируется
Проверяется обеспечение притока воздуха, общеобменной и при необходимости аварийной вентиляции, увязка вентиляции с работой котельного оборудования, а также исключение дефицита воздуха на горение.
От чего зависит решение
Решение определяется типом котлов и горелок, способом забора воздуха на горение, тепловой мощностью, режимами работы, схемой удаления продуктов сгорания, категорией помещения и общими требованиями безопасности.
Что должна подтверждать проектная документация
Нужна расчетная логика: откуда берется воздух, в каком объеме, как исключаются застойные зоны, как обеспечивается безопасный режим при разных сценариях работы.
Типовые замечания
- воздухообмен принят шаблонно;
- не учтен расход воздуха на горение;
- вентиляция не увязана с компоновкой оборудования;
- нет ясности, как система ведет себя при аварийных режимах;
- на планах и схемах отражены противоречивые данные.
Дымоходы и отвод продуктов сгорания
Что регулируется
Проверяется принцип отвода продуктов сгорания, высотные и аэродинамические решения, материалы и размещение дымоходов, а также безопасность работы системы в штатных и переходных режимах.
От чего зависит решение
Это зависит от типа котлов, режима тяги, расположения здания, высотной ситуации на площадке, близости других сооружений и взаимного влияния нескольких источников выброса.
Что должна подтверждать проектная документация
Нужны схемы и расчеты, подтверждающие работоспособность дымоудаления. В проекте должно быть понятно, как исключаются обратная тяга, недопустимое влияние ветровых нагрузок, перегрев смежных конструкций и конфликт с архитектурными решениями.
Типовые замечания
- дымоходы показаны формально;
- нет расчетного обоснования;
- не раскрыты узлы прохода через конструкции;
- отсутствует увязка с требованиями пожарной безопасности и материалами конструкций.
Ввод газа, внутренние газопроводы, запорная арматура
Что регулируется
Проверяются схема ввода газа в помещение, размещение внутреннего газопровода, отключающие устройства, удобство доступа к арматуре, трассировка, пересечения с другими системами и безопасность обслуживания.
От чего зависит решение
Решение зависит от параметров газа, схемы присоединения, уровня автоматизации, состава оборудования, компоновки помещения и требований к аварийному отключению.
Что должна подтверждать проектная документация
Необходимо показать логичную, безопасную и обслуживаемую схему газопроводов, арматуры и присоединения котлов. Должно быть понятно, как осуществляется отключение и где находятся критические элементы.
Типовые замечания
- трассировка газопровода противоречит архитектуре или электрике;
- отключающие устройства расположены неудобно или не раскрыты;
- не показана логика аварийного прекращения подачи газа;
- нет достаточной увязки с АТХ и системой контроля загазованности.
Автоматика безопасности, контроль загазованности, аварийная сигнализация
Что регулируется
Проверяется наличие и логика работы систем, предотвращающих развитие аварии: контроль пламени, давления, предельных режимов, загазованности, а также алгоритмы оповещения и аварийного отключения.
От чего зависит решение
Решения зависят от типа оборудования, уровня автоматизации, параметров газа, схемы работы котельной, статуса объекта, категории надежности и применимых требований промышленной и пожарной безопасности.
Что должна подтверждать проектная документация
Проект должен показывать не только перечень датчиков и устройств, но и причинно-следственные связи: какой сигнал что запускает, что блокируется, что отключается, как формируются аварийные сообщения и что происходит при отказе питания.
Типовые замечания
- система газоанализа упомянута, но не увязана с исполнительными механизмами;
- автоматика безопасности описана общими словами;
- нет матрицы защит или понятного описания алгоритмов;
- не раскрыт сценарий аварийного отключения газа.
Электроснабжение, исполнение оборудования, заземление, молниезащита
Что регулируется
Оцениваются категория надежности питания, допустимость выбранного электрооборудования, необходимость специальных исполнений, заземление, уравнивание потенциалов, молниезащита и устойчивость системы к аварийным воздействиям.
От чего зависит решение
Это зависит от категории помещения, схемы технологического процесса, требований к бесперебойности работы, классификации зон, состава автоматизации и общей системы электроснабжения объекта.
Что должна подтверждать проектная документация
Нужно показать, какая категория надежности принята и почему, как обеспечивается питание критически важных систем, соответствует ли исполнение оборудования условиям помещения, как реализованы заземление и молниезащита.
Типовые замечания
- категория надежности заявлена без обоснования;
- не показано резервирование критичных систем;
- отсутствует увязка между категорией помещения и исполнением оборудования;
- решения по молниезащите и заземлению даны вне связи с реальной компоновкой объекта.
Пожарная сигнализация, эвакуация, освещение, водоснабжение и дренаж
Что регулируется
Проверяются эвакуационные выходы, двери, направления открывания, пути доступа, аварийное и рабочее освещение, а также наличие решений по отводу воды, дренажу и безопасному содержанию помещения.
От чего зависит решение
Решение зависит от размеров помещения, компоновки, расположения выходов, режима работы персонала, требований пожарной безопасности и особенностей инженерных систем.
Что должна подтверждать проектная документация
Проект должен подтверждать, что персонал может безопасно попасть в помещение, обслуживать оборудование и покинуть помещение при аварии. Освещение должно обеспечивать эксплуатацию и аварийные действия.
Типовые замечания
- эвакуационные решения не совпадают между АР и ПБ;
- двери, проходы и направления открывания не подтверждены;
- аварийное освещение не увязано с категорией надежности;
- дренаж и водоотведение упущены или обозначены формально.
Что экспертиза обычно проверяет по каждому из этих вопросов
На экспертизе и при согласованиях обычно смотрят не отдельную фразу, а комплект подтверждений:
- есть ли применимая нормативная база;
- соответствует ли выбранный тип котельной назначению объекта;
- подтвержден ли объем помещения и компоновка;
- хватает ли проходов, зон обслуживания и мест для ремонта;
- увязаны ли окна, остекление и легкосбрасываемые решения с категорией помещения;
- рассчитаны ли вентиляция и подача воздуха на горение;
- есть ли понятное решение по дымоходам;
- логично ли устроены ввод газа, газопроводы и отключающие устройства;
- раскрыты ли автоматика безопасности, газоанализ и аварийные алгоритмы;
- обоснована ли категория надежности электроснабжения;
- нет ли противоречий между АР, ТХ, ОВ, ГСВ, ЭОМ, АТХ и ПБ;
- показана ли возможность безопасной эксплуатации.
Какие решения должны быть подтверждены расчетами, схемами и увязкой со смежными разделами
Без расчетов и обоснований обычно нельзя корректно принимать:
- воздухообмен и приток воздуха на горение;
- параметры и конфигурацию дымоходов;
- компоновку оборудования с учетом проходов и обслуживания;
- категорию помещения и связанные с ней требования;
- необходимость и состав специальных противопожарных мероприятий;
- выбор категории надежности электроснабжения для критичных функций;
- алгоритмы аварийного отключения и матрицу защит;
- допустимость отдельных конструктивных решений в части остекления и сброса избыточного давления.
Типовые замечания экспертизы и согласующих сторон
Наиболее частые замечания по помещениям промышленных газовых котельных обычно сводятся к следующему:
- тип котельной выбран без достаточного обоснования;
- объемно-планировочные решения не подтверждены компоновкой оборудования;
- проходы и зоны обслуживания показаны условно;
- решения по остеклению и легкосбрасываемым конструкциям не раскрыты;
- вентиляция показана формально, без увязки с воздухом на горение;
- решение по дымоходам не подтверждено расчетом;
- схема газоснабжения внутри помещения неполна или противоречива;
- автоматика безопасности описана декларативно;
- контроль загазованности не связан с исполнительными устройствами;
- категория помещения не подтверждена или не увязана с электрикой;
- противопожарные решения противоречат архитектурной части;
- использованы устаревшие или спорно применимые нормы;
- проект повторяет прежний объект без проверки новых исходных данных.
Что чаще всего не обосновано в проекте
Чаще всего в проектах не хватает именно обоснования, а не текста. Слабые места:
- почему выбран именно такой тип размещения;
- почему допустима конкретная компоновка;
- как обеспечивается безопасное обслуживание;
- почему достаточно именно такого воздухообмена;
- как работает система при аварии;
- чем подтвержден выбор конструктивных и противопожарных решений;
- как решения увязаны со смежными разделами.
Таблица: что проверяют, где подтверждать и какой риск замечания
| Что проверяют | В каком разделе проекта должно быть подтверждено | Типовой риск замечания |
|---|---|---|
| Тип размещения котельной | ПЗ, ТХ, АР, ПБ | Нет обоснования допустимости решения |
| Компоновка, проходы, обслуживание | ТХ, АР, разрезы, спецификации | Оборудование невозможно безопасно обслуживать |
| Огнестойкость и отделение от смежных помещений | АР, КР, ПБ | Противоречие между конструктивной и пожарной частью |
| Остекление и легкосбрасываемые решения | АР, КР, ПБ, расчеты при необходимости | Формальное указание без конструктивного подтверждения |
| Вентиляция и воздух на горение | ОВ, ТХ, расчеты | Шаблонное решение без расчетного обоснования |
| Дымоходы и отвод продуктов сгорания | ТМ/ТХ, ОВ, расчеты, АР | Нет доказательства работоспособности системы |
| Ввод газа и внутренние газопроводы | ГСВ, ТХ, АТХ | Неполная схема, неудобное отключение, конфликт трасс |
| Автоматика безопасности и газоанализ | АТХ, ЭОМ, ГСВ, ПЗ | Не раскрыты алгоритмы защит и аварийного отключения |
| Категория помещения и исполнение оборудования | ПБ, ЭОМ, АТХ | Неверно выбранное оборудование или недостаточное обоснование |
| Эвакуация и двери | АР, ПБ | Несогласованность путей выхода и направления открывания |
| Аварийное освещение и питание критичных систем | ЭОМ, АТХ | Необоснованная категория надежности |
| Дренаж и водоотведение | ВК, ТХ, АР | Упущены эксплуатационные и аварийные сценарии |
Что нельзя принимать по аналогии с другим объектом без перепроверки норм и расчетов
Без повторной проверки нельзя автоматически переносить:
- состав и площадь помещения;
- тип вентиляции;
- решение по дымоходам;
- размещение газопроводов и отключающих устройств;
- требования к остеклению;
- категорию помещения;
- исполнение электрооборудования;
- набор автоматики безопасности;
- схему эвакуации;
- перечень противопожарных мероприятий.
Как снизить риск замечаний еще до подачи документации на экспертизу
Наиболее эффективные меры обычно несложны:
- в начале проекта определить нормативную базу и проверить ее актуальность;
- зафиксировать тип котельной и письменно обосновать его выбор;
- рано увязать ТХ, АР, ГСВ, ОВ, АТХ, ЭОМ и ПБ;
- не выпускать архитектурные решения без реальной компоновки оборудования;
- считать вентиляцию, воздух на горение и дымоудаление, а не брать типовые значения;
- заранее проработать аварийные сценарии и матрицу защит;
- проверить обслуживаемость, демонтажные зоны и доступ к арматуре;
- выполнить внутреннюю междисциплинарную проверку перед подачей на экспертизу;
- отдельно проверить, относится ли объект к сфере требований промышленной безопасности и нужны ли ФНП.
Практический чек-лист перед подачей проекта на экспертизу или внутреннее согласование
- Определен ли тип котельной и обоснован ли он для конкретного объекта?
- Проверена ли актуальная редакция применимых СП, требований пожарной безопасности и, при необходимости, ФНП?
- Увязаны ли между собой АР, КР, ТХ, ОВ, ГСВ, АТХ, ЭОМ и ПБ?
- Подтверждены ли объем помещения, высота, проходы и зоны обслуживания?
- Показана ли ремонтопригодность оборудования?
- Есть ли понятное решение по остеклению и, при необходимости, по легкосбрасываемым конструкциям?
- Выполнен ли расчет вентиляции и учтен ли воздух на горение?
- Обоснованы ли дымоходы и схема отвода продуктов сгорания?
- Показаны ли ввод газа, внутренняя трассировка газопроводов и отключающие устройства?
- Раскрыта ли логика автоматики безопасности, газоанализа и аварийного отключения?
- Подтверждена ли категория помещения и связанные с ней требования к оборудованию?
- Обоснована ли категория надежности электроснабжения?
- Увязаны ли заземление, молниезащита и исполнение электрооборудования с характеристиками помещения?
- Не противоречат ли эвакуационные решения архитектурной и пожарной части?
- Учтены ли освещение, аварийное освещение, водоотведение и дренаж?
- Нет ли в проекте решений, перенесенных «по аналогии» без перепроверки?
- Выполнена ли внутренняя проверка проекта на непротиворечивость?
Вывод
Требования к помещению промышленной газовой котельной в РФ нельзя сводить к набору универсальных цифр и типовых схем. Для экспертизы и согласований ключевое значение имеют три вещи: применимость нормативной базы, расчетное и проектное обоснование решений, а также увязка всех смежных разделов.
Именно отсутствие этой увязки чаще всего приводит к замечаниям, доработкам и затягиванию сроков. Если смотреть на помещение котельной как на междисциплинарный узел безопасности, а не как на локальное техническое помещение, риск замечаний заметно снижается.
