Что такое паровая котельная

Паровая котельная — это инженерный комплекс, который превращает подготовленную воду в пар нужных параметров и подает его потребителю для технологических процессов или теплопередачи.

Проще говоря, задача такой системы — не просто нагреть воду, а получить пар с заданным давлением, температурой и стабильностью подачи. После отдачи тепла пар обычно превращается в конденсат, который по возможности возвращают обратно в цикл.

Где применяется паровая котельная

Паровые котельные используют там, где нужен технологический пар. Это может быть производство, стерилизация, сушка, нагрев, варка, увлажнение или работа паровых теплообменников.

• пищевая промышленность;
• химические и фармацевтические производства;
• текстильные предприятия;
• деревообработка;
• прачечные и стерилизационные участки;
• различные промышленные площадки.

Чем паровая котельная отличается от водогрейной

Главное различие — в конечном продукте. Водогрейная котельная нагревает воду, а паровая производит пар. Из-за этого паровая система обычно чувствительнее к качеству воды, сложнее по режимам и строже к организации возврата конденсата, продувки и автоматического контроля.

Из чего состоит паровая котельная

Паровая котельная — это не один агрегат, а набор взаимосвязанных узлов. Эффективность и надежность всей системы зависят от того, насколько правильно они подобраны и согласованы между собой.

Паровой котел

Это основной аппарат, где вода получает тепло и превращается в пар. Конструкция котла может отличаться, но его роль всегда одна — обеспечить устойчивое парообразование при заданных параметрах.

Горелочное устройство и топливная система

Горелка подает топливо и воздух, формирует устойчивое горение и обеспечивает передачу тепла котлу. От ее настройки зависит полнота сгорания топлива, стабильность режима и расход энергоресурсов.

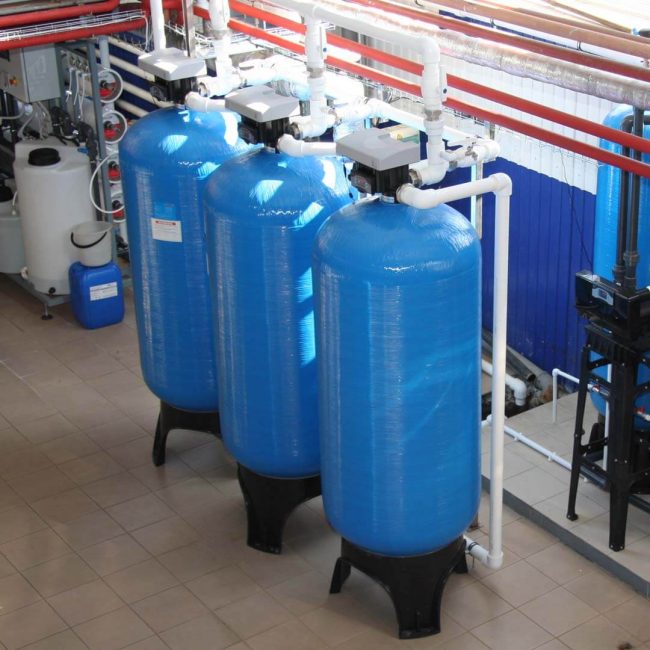

Система водоподготовки

Исходная вода почти никогда не подходит для парового котла без предварительной подготовки. Перед подачей в систему из нее удаляют примеси, снижают жесткость и корректируют состав в зависимости от требований оборудования.

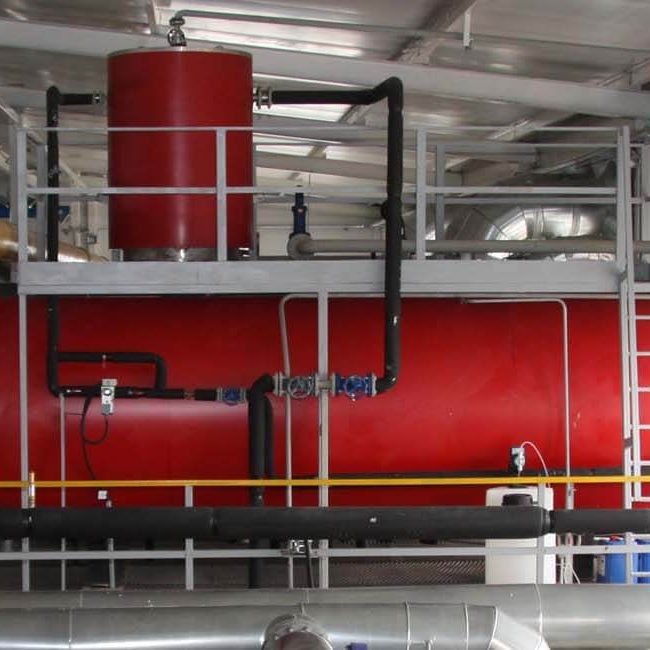

Деаэратор и питательный тракт

Деаэратор нужен для удаления растворенных газов, прежде всего кислорода, который ускоряет коррозию. Затем питательные насосы подают воду в котел с нужным давлением и расходом.

Паропроводы и арматура

После выработки пар идет к потребителю по паропроводам. В системе используются запорные и регулирующие устройства, измерительные узлы, предохранительная арматура и конденсатоотводчики.

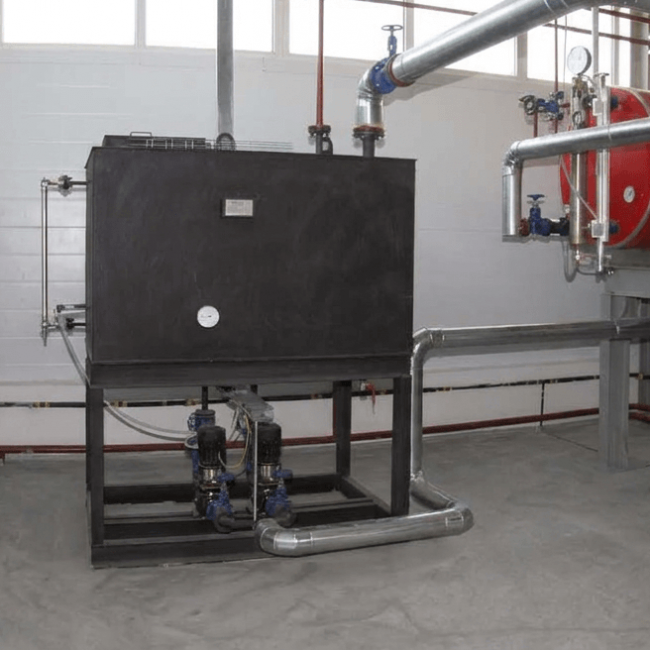

Система сбора и возврата конденсата

После отдачи тепла пар превращается в конденсат. Если его качество позволяет, конденсат возвращают обратно в котельную. Это снижает расход свежей воды, уменьшает потребность в нагреве и повышает общую экономичность.

Автоматика, КИПиА и защиты

Современная паровая котельная требует постоянного контроля давления, температуры, уровня воды, горения, насосов и аварийных состояний. Именно автоматика делает работу системы управляемой и безопасной.

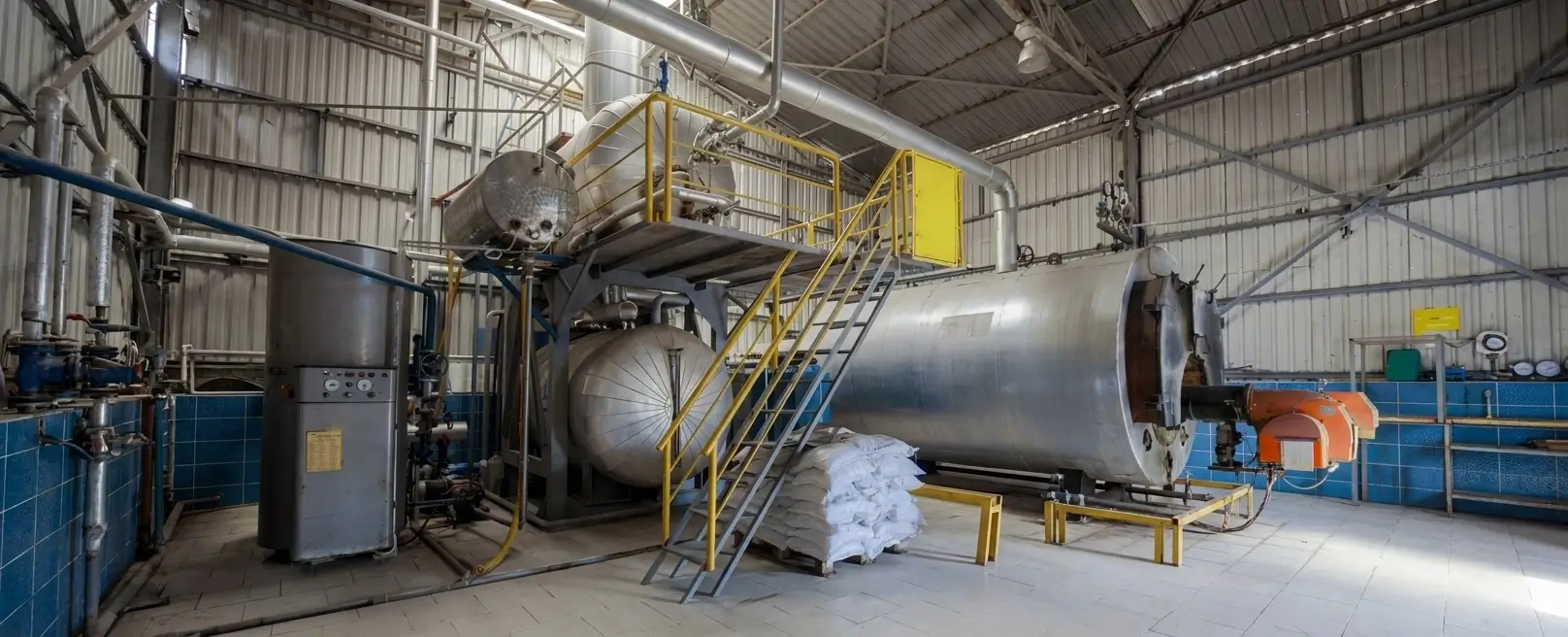

Принцип работы паровой котельной: пошагово

Чтобы понять принцип работы паровой котельной, удобно рассматривать ее не как отдельные элементы, а как единый цикл движения воды, тепла, пара и конденсата.

Шаг 1. Подготовка исходной воды

Сначала система получает исходную воду из внешнего источника. Перед подачей в котел воду очищают, уменьшают жесткость и при необходимости корректируют ее химический состав.

Это необходимо потому, что неподготовленная вода приводит к накипи, снижению теплообмена, локальному перегреву металла и росту аварийных рисков.

Шаг 2. Удаление растворенных газов

После основной подготовки воду часто направляют в деаэратор. Здесь из нее удаляют растворенные газы, прежде всего кислород и частично углекислый газ. Это помогает снизить коррозию оборудования и продлить срок его службы.

Шаг 3. Подача питательной воды в котел

Подготовленная вода из бака или деаэратора питательным насосом подается в котел. На этом этапе особенно важны стабильный расход, нужное давление и корректное поддержание уровня воды.

Если уровень воды слишком низкий, поверхности нагрева могут перегреться. Если слишком высокий — ухудшается качество пара и появляется риск уноса влаги.

Шаг 4. Сжигание топлива и передача тепла

Горелка подает топливо и воздух в топочное пространство. Топливо сгорает, образующиеся газы передают тепло поверхностям нагрева котла, а вода внутри нагревается до температуры кипения при рабочем давлении.

Здесь критичны три вещи: правильное смесеобразование, устойчивое горение и эффективный теплообмен. Нарушение любого из этих факторов приводит к перерасходу топлива и нестабильной работе.

Шаг 5. Образование и накопление пара

По мере нагрева часть воды превращается в пар. Затем он отделяется от воды, накапливается и доводится до необходимых параметров. Для потребителя особенно важны давление, температура, стабильность подачи и сухость пара.

Шаг 6. Подача пара потребителю

Далее пар по паропроводам поступает к технологическому оборудованию: теплообменникам, сушильным аппаратам, реакторам, стерилизаторам и другим потребителям.

На этом участке важно минимизировать тепловые потери, организовать дренирование и не допускать накопления конденсата в паропроводах.

Шаг 7. Образование конденсата и его возврат

После передачи тепла пар конденсируется. Этот конденсат желательно собирать и возвращать в котельную, если его качество соответствует требованиям системы.

• снижается расход подпиточной воды;
• уменьшается нагрузка на водоподготовку;
• сокращаются затраты на нагрев новой воды;
• повышается общая эффективность котельной.

Шаг 8. Контроль, продувка и поддержание режима

Во время работы система постоянно контролирует давление, уровень воды, температуру, режим горения и работу вспомогательного оборудования. Дополнительно выполняется продувка, чтобы удалять избыток растворенных веществ и не допускать ухудшения качества котловой воды.

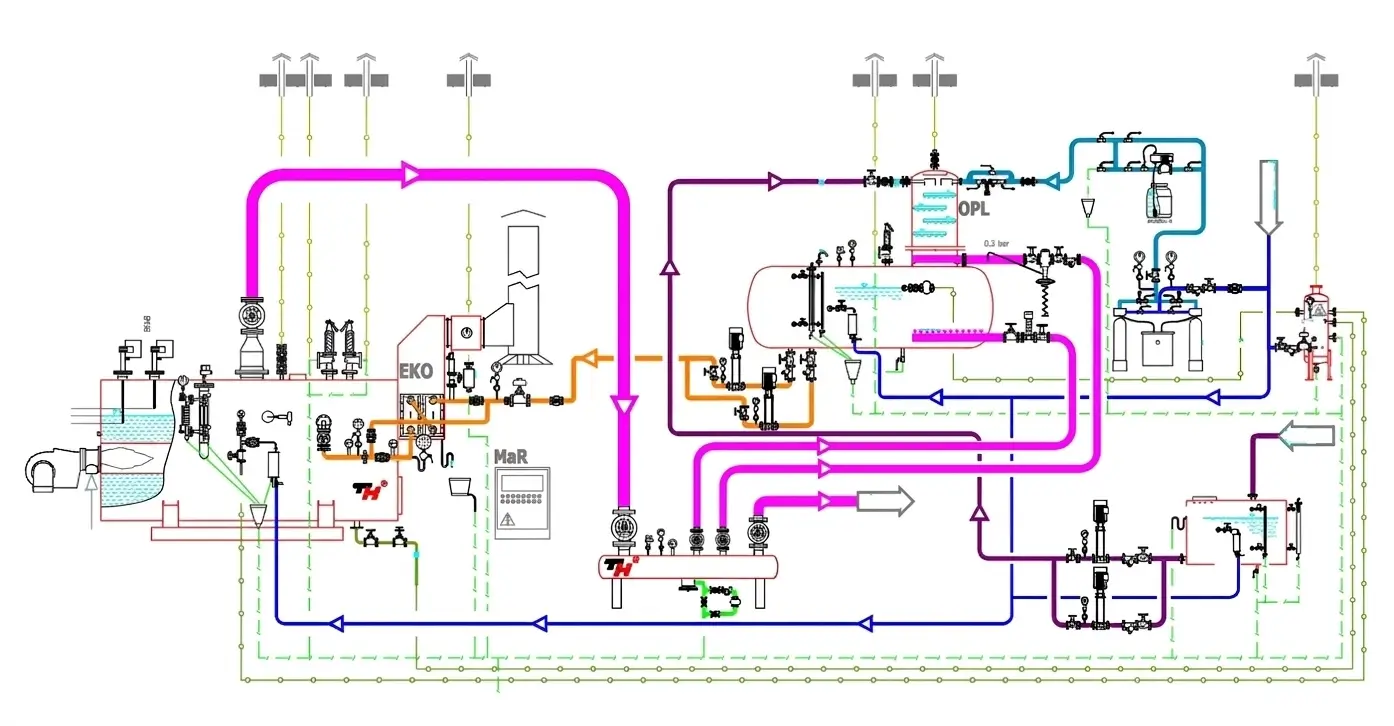

Упрощенная схема работы паровой котельной

В упрощенном виде цикл работы выглядит так:

1. исходная вода поступает на подготовку;
2. после этого вода проходит деаэрацию;
3. питательный насос подает ее в котел;
4. в котле вода нагревается и превращается в пар;
5. пар поступает к потребителю;
6. после отдачи тепла образуется конденсат;
7. конденсат собирается и возвращается обратно в систему;
8. автоматика поддерживает рабочий режим и защиты.

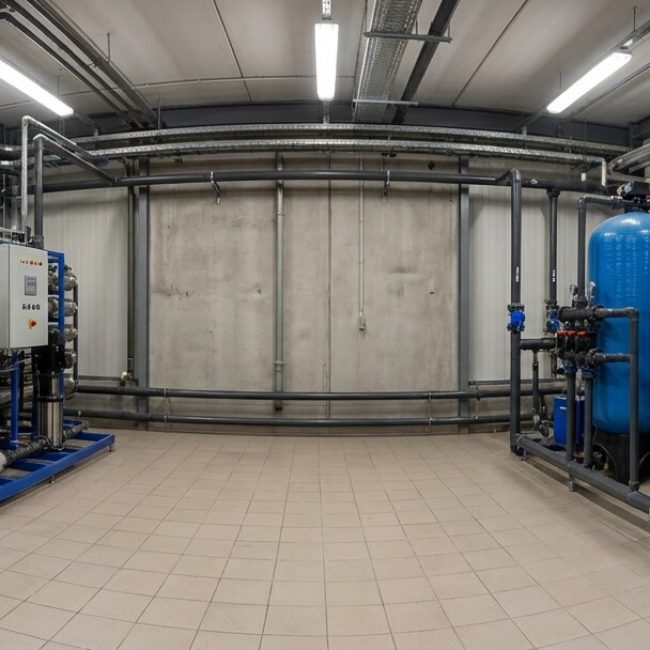

Почему водоподготовка критична

Водоподготовка — один из самых важных элементов паровой котельной. Именно здесь часто закладываются будущие проблемы, которые потом проявляются уже в котле, трубопроводах и конденсатной системе.

Что происходит без качественной водоподготовки

• образуется накипь на поверхностях нагрева;
• ухудшается теплообмен;
• растет расход топлива;
• усиливается коррозия;
• снижается производительность котла;
• увеличивается частота ремонтов и остановов.

Какие задачи она решает

Корректная водоподготовка помогает стабилизировать качество воды, уменьшить образование отложений, снизить коррозию и поддерживать прогнозируемый режим работы оборудования.

Автоматика и безопасность

Паровая котельная не может надежно работать только за счет ручного контроля. Изменение нагрузки, колебания давления и переходные режимы требуют постоянной автоматической корректировки.

Что обычно контролирует автоматика

• уровень воды в котле;
• давление пара;
• температуру;
• наличие и устойчивость пламени;
• работу насосов и вентиляторов;
• подачу топлива и воздуха;
• аварийные сигналы и блокировки.

Почему важны автоматические защиты

Система должна своевременно реагировать на опасные отклонения: недопустимый уровень воды, погасание пламени, рост давления или отказ исполнительных механизмов. Без этого безопасность и устойчивость работы резко снижаются.

Почему ручное управление не заменяет автоматику

Оператор может контролировать часть параметров, но не способен постоянно и с нужной скоростью отрабатывать все изменения режима. Поэтому ручное управление допустимо лишь как ограниченный сценарий, но не как полноценная замена автоматике и защитам.

Типовые проблемы: симптом, причина, решение

Большинство эксплуатационных проблем в паровой котельной связано не с одной поломкой, а с нарушением работы нескольких участков сразу. Поэтому важно смотреть на симптомы системно.

Когда паровая котельная подходит, а когда нет

Когда использовать паровую котельную

Паровая котельная оправдана там, где технологический процесс действительно требует пара, нужен интенсивный перенос тепла и есть возможность организовать качественную эксплуатацию системы.

• если пар нужен для производства;
• если есть инфраструктура возврата конденсата;
• если можно обеспечить качественную водоподготовку;
• если объект готов к более сложной эксплуатации и автоматике.

Когда лучше рассмотреть альтернативы

Если задача сводится только к отоплению или горячему водоснабжению, а технологического пара не требуется, паровая схема может оказаться избыточной по сложности и стоимости владения.

Типичные ошибки при проектировании и эксплуатации

Даже хорошее оборудование не дает результата, если в системе изначально заложены неверные решения или если эксплуатация ведется без учета особенностей парового режима.

• считать, что главное — выбрать котел, а остальные узлы вторичны;
• экономить на водоподготовке;
• не возвращать конденсат без технической причины;
• игнорировать качество возвращаемого конденсата;
• недооценивать дренирование паропроводов;
• настраивать горение без точного контроля параметров;
• компенсировать системные проблемы только ручным управлением.

Практический чек-лист для первичной оценки системы

Если нужно быстро понять, в каком состоянии находится паровая котельная, полезно начать с базовых вопросов.

• есть ли актуальный анализ исходной воды;
• соответствует ли водоподготовка реальному качеству воды;
• работает ли деаэратор в штатном режиме;
• есть ли стабильный возврат конденсата;
• известно ли качество возвращаемого конденсата;
• корректно ли работают датчики уровня и давления;
• нет ли признаков влажного пара у потребителей;
• не растет ли подпитка без понятной причины;
• нет ли регулярных аварийных остановов;
• проверяются ли конденсатоотводчики и дренажные узлы;
• обслуживаются ли горелка и арматура по регламенту.

Даже такой базовый список помогает быстро увидеть слабые места системы и понять, где искать основные потери.

Вывод: как работает паровая котельная в целом

Если упростить, принцип работы паровой котельной выглядит так: подготовленная вода подается в котел, в котле за счет сжигания топлива вырабатывается пар, затем этот пар передает энергию потребителю, конденсируется и по возможности возвращается обратно в цикл.

Но реальная эффективность зависит не только от самого котла. Ключевую роль играют водоподготовка, деаэрация, горение, автоматика, состояние паропроводов и качество возврата конденсата. Именно поэтому паровая котельная — это не просто оборудование, а единая инженерная система.
