Введение

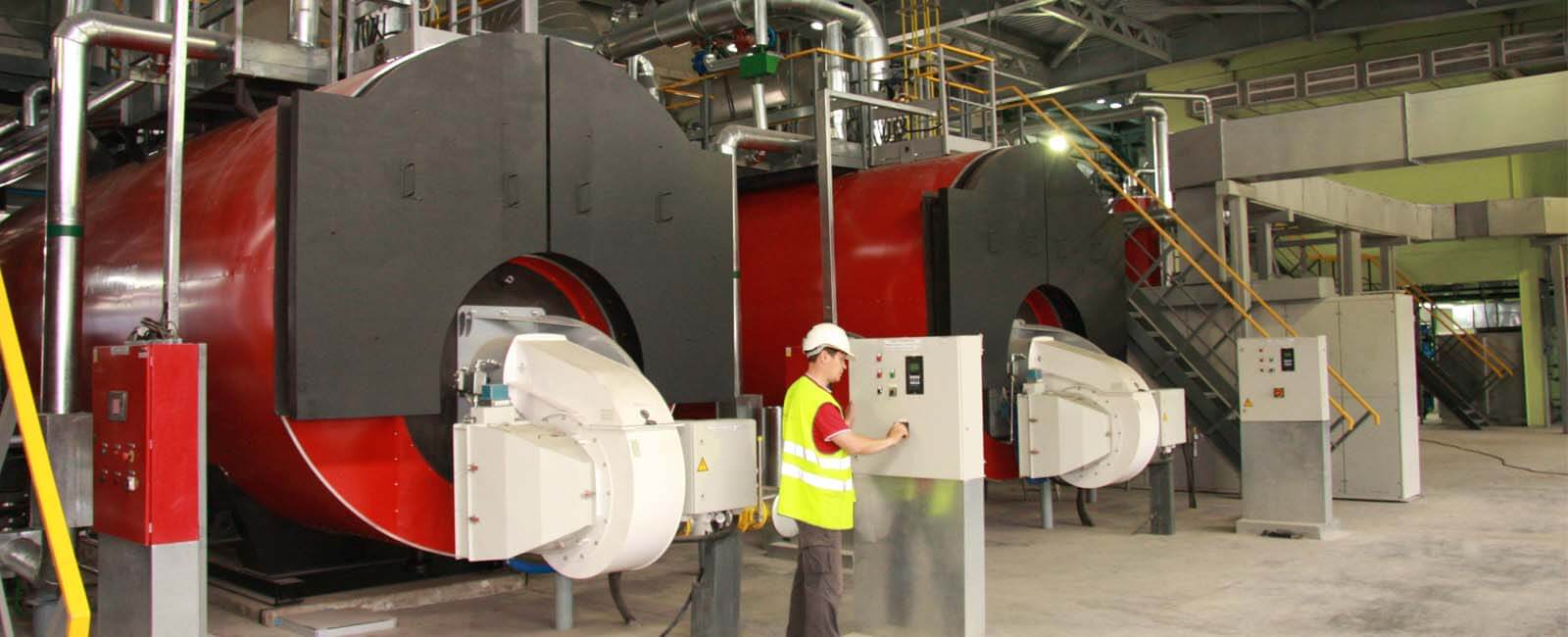

Когда оператор переводит выключатель горелки промышленного котла в положение «Включено», может показаться, что дальше всё должно произойти почти мгновенно: подался газ, появилась искра, загорелось пламя. На практике всё устроено значительно сложнее.

Современная автоматика безопасности горелки не допускает подачу топлива до тех пор, пока не убедится, что котёл, газовая рампа, воздушный тракт и цепи защит находятся в безопасном состоянии.

Более того, часть проверок начинается ещё до того, как оператор включает горелку. Как только контроллер безопасности пламени получает питание, он уже контролирует состояние критически важных устройств.

Что контроллер проверяет ещё до запуска

Выключатель горелки — не единственный и не первый сигнал, который учитывает автоматика. Как только контроллер безопасности пламени получает питание, он начинает проверять цепи безопасности.

Одна из первых проверок — подтверждение закрытого положения газовых клапанов. Контроллер должен убедиться, что газовые клапаны физически закрыты до начала любой попытки розжига.

Это не просто команда в схеме управления. Система ждёт фактического подтверждения от концевого или микровыключателя, связанного с механизмом клапана. Если клапан не дошёл до полностью закрытого положения, если микровыключатель не сработал или если цепь подтверждения неисправна, контроллер не разрешит дальнейший запуск.

В такой ситуации горелка может сразу перейти в аварийную блокировку. Эта защита критически важна: до подачи воздуха, искры и топлива автоматика должна быть уверена, что газовые клапаны не зависли в открытом или промежуточном положении.

Запрос на тепло: почему это не просто выключатель

В промышленном котле запрос на работу горелки формируется не только положением выключателя. Котёл должен действительно нуждаться в тепле, а все технологические параметры должны находиться в допустимых пределах.

Рабочий регулятор давления

Рабочий регулятор давления включает и отключает котёл в зависимости от давления пара или теплоносителя. Если давление ниже заданного значения, регулятор разрешает работу горелки. Когда давление достигает установленного предела, регулятор размыкает цепь и останавливает горелку.

Предельный регулятор высокого давления

Предельный регулятор высокого давления выполняет защитную функцию. Он нужен на случай, если рабочий регулятор давления не отключил горелку вовремя или давление по другой причине превысило допустимое значение.

Как правило, такой регулятор имеет ручной возврат в рабочее состояние. Это сделано намеренно: если котёл вышел за пределы безопасного давления, персонал должен разобраться с причиной, а не просто автоматически перезапустить оборудование.

Контроль уровня воды

Для котла уровень воды является одним из ключевых параметров безопасности. Недостаточный уровень воды может привести к перегреву поверхностей нагрева и серьёзной аварии.

Поэтому на котлах обычно применяются:

• основной отсекатель по низкому уровню воды;
• резервный отсекатель по низкому уровню воды;
• защитные устройства с ручным возвратом после аварийного срабатывания.

Газовая рампа: давление должно быть в допустимых пределах

Перед розжигом автоматика проверяет не только состояние котла, но и параметры подачи газа. Газовая рампа котла включает запорные клапаны, регуляторы, фильтры, реле давления и другие элементы, обеспечивающие безопасную подачу газа к горелке.

В цепь разрешения запуска обычно входят два устройства:

• реле низкого давления газа;
• реле высокого давления газа.

Реле низкого давления газа

Если давление газа слишком низкое, горелка не сможет обеспечить устойчивое и безопасное горение. Возможны срыв пламени, нестабильный розжиг, неполное сгорание топлива или отказ перехода на основное пламя.

Реле высокого давления газа

Избыточное давление газа не менее опасно. Оно может привести к нарушению соотношения газа и воздуха, слишком интенсивному горению, хлопкам при розжиге или нестабильной работе горелки.

Оба реле часто имеют ручной возврат. Это оправдано: потеря газа, отказ регулятора или превышение давления — события, которые требуют внимания персонала.

Воздушные заслонки и разрешение на запуск

На многих промышленных установках включение горелки связано не только с самой горелкой, но и с системами подачи наружного воздуха.

Например, при включении горелки могут открываться наружные воздушные заслонки. Пока заслонка не достигнет требуемого положения и не подтвердит его концевым выключателем, контроллер не получит полноценного разрешения на запуск.

Это важно по двум причинам:

• для горения требуется достаточное количество воздуха;
• для предварительной продувки нужен гарантированный воздушный поток через топку и газоходы.

Если заслонка не открылась, не дошла до конечного положения, застряла или не сработал её концевой выключатель, автоматика не перейдёт к этапу продувки.

Предварительная продувка котла

Когда все предельные устройства находятся в нормальном состоянии, давление газа допустимое, воздушные заслонки открыты, а контроллер получил необходимые разрешения, начинается предварительная продувка.

Предварительная продувка — один из ключевых этапов последовательности запуска горелки.

Главная задача предварительной продувки — удалить из топки, газоходов и прилегающих объёмов возможные остатки горючей смеси до момента подачи топлива и появления источника воспламенения.

Подтверждение воздуха для горения

Команда на включение вентилятора сама по себе недостаточна. Контроллер должен убедиться, что воздух действительно проходит через тракт горения.

Для этого используется реле подтверждения воздуха для горения. Оно контролирует наличие давления или перепада давления, связанного с работой вентилятора и движением воздуха через воздушный тракт.

Если вентилятор не запустился, ременная передача неисправна, заслонка не открылась или воздушный тракт заблокирован, реле подтверждения воздуха не даст разрешение на дальнейший запуск.

Для котлов среднего размера время предварительной продувки может составлять около 30 секунд. На более крупных котлах оно может быть больше и определяется проектом, типом горелки, объёмом топки и требованиями норм безопасности.

Переход к розжигу

После завершения предварительной продувки система не открывает сразу основные газовые клапаны. Сначала горелка должна перейти в безопасное положение для розжига — обычно в положение малого огня.

Воздушная заслонка или сервопривод переводятся в положение минимальной нагрузки. Контроллер ожидает сигнал от концевого выключателя положения малого огня.

Только после подтверждения этого положения начинается розжиг запальной горелки. На этом этапе контроллер подаёт питание на трансформатор розжига и клапан подачи газа на запальную горелку.

Запальная горелка должна загореться, а система контроля пламени должна подтвердить наличие устойчивого пламени. Контроль может выполняться с помощью ультрафиолетового датчика, ионизационного электрода или другого устройства, предусмотренного конструкцией горелки.

Если сигнал пламени не появился за установленное время или оказался нестабильным, контроллер остановит последовательность запуска и может перевести горелку в аварийную блокировку.

Основное пламя

После подтверждения запального пламени контроллер разрешает переход к основному горению. Открываются основные газовые клапаны, и пламя переходит на основную горелку.

На этом этапе автоматика продолжает контролировать:

• наличие пламени;
• состояние цепей безопасности;
• давление газа;
• давление и уровень воды в котле;
• положение исполнительных механизмов;
• работу вентилятора;
• наличие воздуха для горения.

Открытие основного газа происходит только после успешного прохождения всех предыдущих этапов. Это снижает риск подачи топлива в неподготовленную топку или в условия, где нет надёжного источника воспламенения.

Если во время работы основной горелки сигнал пламени пропадает, контроллер должен прекратить подачу топлива. В зависимости от логики конкретной системы это приведёт к аварийной остановке, повторной попытке запуска или блокировке.

Остановка и постпродувка горелки

Остановка горелки может произойти по нескольким штатным причинам:

• достигнуто заданное давление;
• исчез запрос на тепло;
• оператор выключил горелку;
• сработало одно из ограничительных устройств.

При штатной остановке подача газа прекращается, но вентилятор часто продолжает работать ещё некоторое время. Этот этап называется постпродувкой.

Например, постпродувка может длиться около 15 секунд. Её задача отличается от предварительной продувки. Предварительная продувка очищает топку и газоходы перед розжигом. Постпродувка помогает удалить или дожечь остатки газа и продукты сгорания после закрытия запорных клапанов.

После завершения постпродувки система возвращается в режим ожидания.

Таблица: этапы последовательности запуска горелки

Почему важно наблюдать за последовательностью запуска

Понимание последовательности запуска горелки — это не только теория. Для инженера, оператора котельной или сервисного специалиста это важный диагностический инструмент.

Если горелка ушла в блокировку, важно определить не только сам факт отказа, но и этап, на котором остановилась последовательность.

Такие признаки помогают сузить область диагностики, но не являются инструкцией по вмешательству в защитные цепи. Цепи безопасности нельзя шунтировать, отключать или обходить для проверки запуска.

Заключение

Включение горелки промышленного котла — это только видимая часть процесса. За ним стоит сложная и строго контролируемая логика: проверка закрытого положения газовых клапанов, подтверждение запроса на тепло, контроль давления и уровня воды, проверка газовой рампы, открытие воздушных заслонок, предварительная продувка, розжиг запальной горелки, контроль пламени, переход к основному горению и постпродувка.

Каждый этап существует не случайно. Он защищает котёл, персонал и объект от опасных состояний: подачи газа без воздуха, розжига без продувки, работы без воды, превышения давления или горения без надёжного контроля пламени.

Поэтому при блокировке горелки важно анализировать не только код ошибки, но и момент, на котором остановилась последовательность. Именно это часто даёт самый ценный ключ к диагностике.
