Когда пар был силой — и угрозой
Во второй половине XIX века паровой котёл был сердцем промышленного мира. Он приводил в движение фабрики, качал воду, крутил генераторы, толкал суда через океаны и снабжал энергией города, которые только начинали жить в электрическом ритме. Но у этой силы была тёмная сторона: котлы нередко взрывались. Причины были разными — дефекты металла, плохая вода, ошибки в эксплуатации, перегрев, избыточное давление, — но итог всегда был одинаков: разрушенный цех, остановившееся производство, раненые и погибшие.
Проблема заключалась не только в человеческой небрежности. Сама логика ранних котельных систем всё хуже соответствовала новому масштабу индустрии. Заводам, электростанциям и флоту требовалось всё больше пара, всё выше давление, всё надёжнее режим работы. Именно в этом контексте котлы Babcock & Wilcox стали не просто удачной конструкцией, а ответом на системный кризис старой паровой техники. Они помогли превратить котёл из опасной железной бочки в гораздо более инженерно управляемую машину.
Паровые водотрубные котлы
Babcock & Wilcox
Котлы Babcock & Wilcox стали поворотной технологией потому, что предложили промышленности не просто более совершенный котёл, а новый инженерный принцип: вместо большого и опасного запаса воды под давлением — управляемая система труб, циркуляции и поверхностей нагрева, пригодная для более высоких давлений, большей мощности и более безопасной эксплуатации; именно этот переход сделал возможным зрелую индустриальную энергетику конца XIX и XX века.
До водотрубной схемы: пределы старого котлостроения
Ранние промышленные котлы чаще всего были жаротрубными: горячие газы проходили внутри труб, а вода окружала их снаружи в большом корпусе. Такая схема была понятной, относительно простой в изготовлении и долгое время вполне устраивала промышленность. Но у неё был фундаментальный недостаток: большой объём воды под давлением.
Проще говоря, в котле накапливался значительный запас энергии. Если корпус или соединения не выдерживали, высвобождение этой энергии происходило почти мгновенно. Отсюда и печально известная репутация паровых котлов XIX века. С ростом давления и мощности риски только возрастали.
К тому же жаротрубные котлы имели ограничения по скорости наращивания паропроизводительности. Их было труднее масштабировать для действительно крупных объектов. Чем больше становился такой котёл, тем серьёзнее становились требования к корпусу, металлу, клёпке, ремонту и надзору. Для эпохи небольших фабрик это ещё работало. Для эпохи массовой металлургии, городского освещения, тяжелой химии и быстро растущего флота — уже нет.
Промышленности требовалось решение, которое было бы:
- безопаснее при высоких давлениях;
- легче приспосабливалось к росту мощности;
- лучше работало в непрерывном режиме;
- удобнее для обслуживания и секционного ремонта.
Именно здесь на сцену выходит водотрубная схема.
Кто такие Babcock & Wilcox
За названием Babcock & Wilcox стоят американские инженеры и предприниматели Джордж Герман Бэбкок и Стивен Уилкокс. Они работали в Соединённых Штатах в период, когда страна переживала бурный промышленный рост: расширялись железные дороги, росли города, строились новые заводы, а энергетические потребности увеличивались буквально ежегодно.
В 1860-х годах они занялись разработкой котла, который был бы безопаснее и эффективнее распространённых тогда решений. Один из ключевых рубежей — патент середины 1860-х годов и дальнейшее становление компании Babcock & Wilcox, которая довольно быстро заняла заметное место в американском, а затем и мировом машиностроении.
Важно понимать: успех компании был связан не только с удачной продажей оборудования. Babcock & Wilcox попали в точку исторического спроса. Индустриальный мир нуждался уже не в «ещё одном котле», а в новой архитектуре паровой установки. Они предложили именно такую архитектуру.
В чём состояла техническая идея
Водотрубный котёл устроен принципиально иначе, чем жаротрубный. Если в старой схеме горячие газы шли по трубам через большой объём воды, то здесь всё наоборот: вода и пароводяная смесь находятся внутри относительно тонких труб, а снаружи их омывают горячие газы из топки.
Это различие кажется простым, но инженерные последствия огромны.

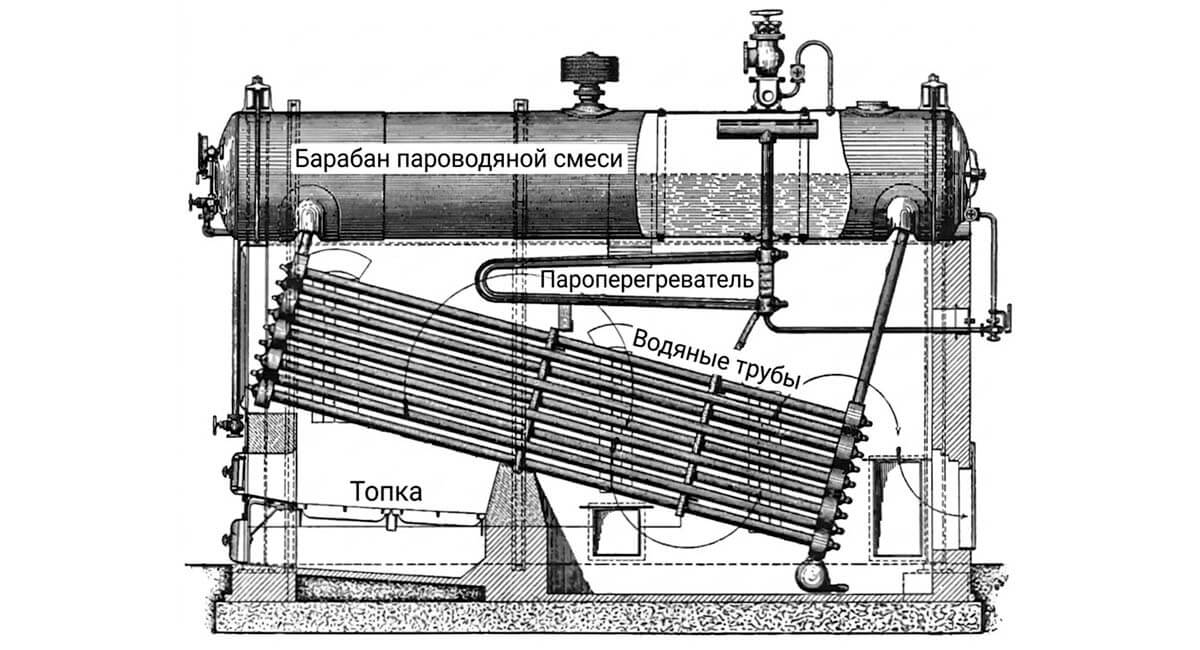

Классическая схема Babcock & Wilcox опиралась на барабан в верхней части, систему наклонных труб и коллекторов, а также на топочное пространство, в котором сжигалось топливо. Вода поступала в барабан и затем циркулировала через трубы. Нагреваясь, она превращалась в пароводяную смесь, более лёгкую по плотности, и поднималась вверх. Так возникала естественная циркуляция: холодная вода стремилась вниз, нагретая смесь — вверх. В барабане пар отделялся от воды, после чего мог направляться дальше по паропроводу.
Если нужна простая аналогия, то жаротрубный котёл — это как большой бак, который греют изнутри дымовыми каналами. Водотрубный — скорее сеть тонких сосудов, через которые сама вода проходит через зону интенсивного нагрева. Или ещё проще: вместо того чтобы держать под давлением одну большую «кастрюлю», инженер распределяет воду по множеству сравнительно малых труб.
Именно это распределение и давало главные преимущества.
Почему водотрубный котёл оказался безопаснее
Первое и самое очевидное преимущество — меньший объём воды, находящейся в наиболее напряжённых участках конструкции. Это не делало котёл «абсолютно безопасным» — таких машин в промышленности не бывает, — но существенно снижало масштаб аварийного сценария по сравнению с крупным жаротрубным корпусом.
Кроме того, трубчатая схема лучше переносила рост давления. Тонкостенная труба при прочих равных работает под внутренним давлением рациональнее, чем большой цилиндрический корпус. Для индустрии, которой всё нужнее был пар высоких параметров, это становилось решающим аргументом.
Наконец, секционность упрощала ремонт. Повреждение отдельной трубы не всегда означало катастрофу уровня полного разрушения котла. Обслуживание, замена элементов и осмотр становились более технологичными.
Давление, производительность и масштаб
Без водотрубной схемы трудно представить переход от фабричной паровой машины к энергетике большого масштаба. Котлы Babcock & Wilcox позволяли увереннее работать на более высоких давлениях, быстрее выдавать требуемую паропроизводительность и лучше наращивать мощность установки.
Это было особенно важно для двух новых типов потребителя:
- крупных промышленных предприятий с переменной и растущей нагрузкой;
- электростанций, где стабильность подачи пара напрямую влияла на работу турбин и генераторов.
Здесь водотрубный котёл показал ещё одно преимущество: он лучше вписывался в логику промышленной стандартизации. Конструкцию можно было развивать, увеличивать поверхность нагрева, совершенствовать газоходы, экономайзеры, перегреватели и системы тяги. Иными словами, это была не тупиковая машина, а платформа для дальнейшей эволюции.
Почему это изменило промышленный мир
Историческое значение котлов Babcock & Wilcox не сводится к тому, что они были «лучше прежних». Гораздо важнее то, что они помогли изменить сам масштаб паровой энергетики.
На фабриках и заводах это означало более надёжную подачу пара для приводов, технологических процессов и внутренней энергетики предприятия. В металлургии, химии, текстиле, бумажной промышленности и на перерабатывающих производствах котёл переставал быть слабым звеном, которое опасно подводить к высоким нагрузкам.
Для ранних электростанций водотрубная схема была почти естественным выбором. Электроэнергетика быстро подтолкнула котлостроение к режимам, где требовались уже не просто тепло и пар, а предсказуемая, непрерывная и управляемая выработка. По мере того как города переходили от локальных динамо-машин к централизованной генерации, роль надёжного котельного оборудования стала фундаментальной. В этом смысле Babcock & Wilcox были частью не только истории пара, но и истории электричества.
В судоходстве и военно-морском деле значение водотрубных котлов было не менее велико. Для корабля важны масса, занимаемый объём, скорость набора давления, возможность получать много пара на ограниченном пространстве. Именно поэтому к рубежу XIX и XX веков водотрубные системы заняли прочное место на быстроходных судах и во флоте. Компания Babcock & Wilcox и её британские подразделения сыграли заметную роль в этом переходе, особенно на рынке морских и военно-морских установок.
С железными дорогами картина сложнее. Классический паровоз долго оставался царством иных котельных компромиссов, и именно котлы Babcock & Wilcox не стали для локомотивов столь же универсальным решением, как для стационарной энергетики. Но железнодорожная инфраструктура — мастерские, депо, промышленные котельные, а позже и электростанции, питавшие тяговые системы, — тоже выиграла от общей водотрубной модернизации. Так что влияние на железнодорожную отрасль было скорее косвенным, но вполне реальным.
Где их применяли: от заводов до флота
Если говорить о конкретике, то котлы Babcock & Wilcox особенно заметны в нескольких типах объектов.

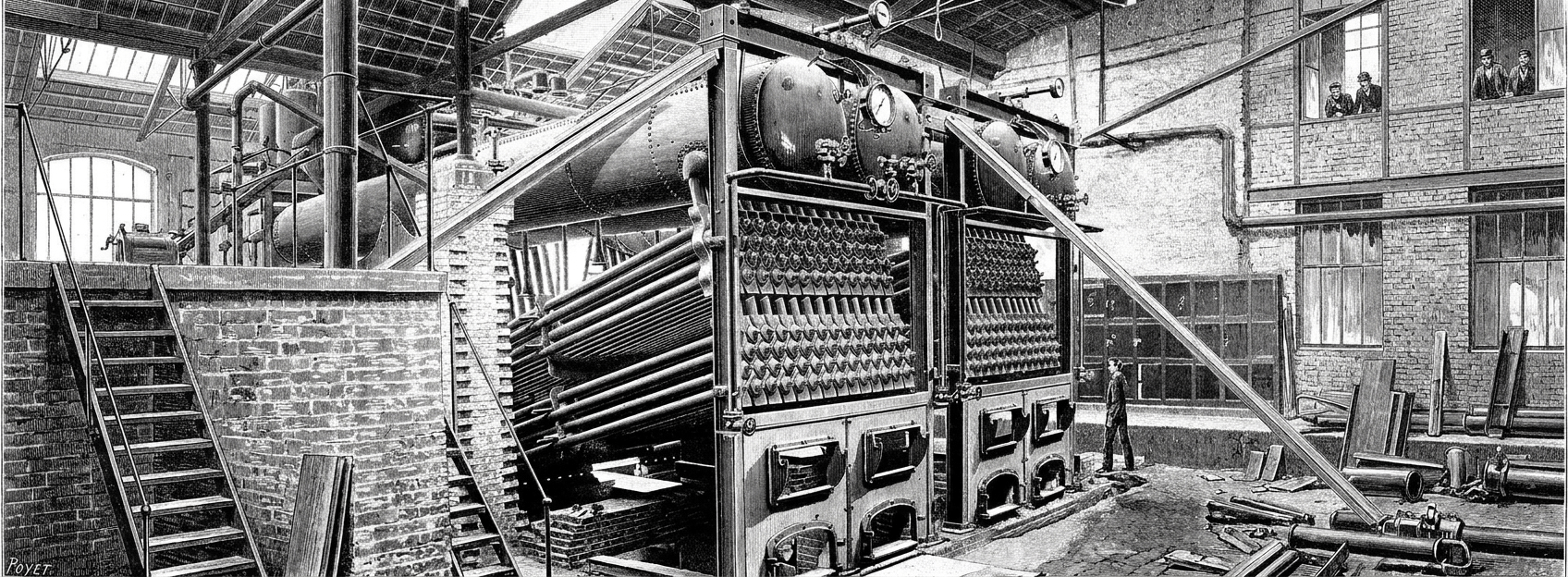

Во-первых, это заводские силовые станции конца XIX века в США — там, где пар использовали не только для машин, но и для целых технологических комплексов. Подобные котлы ставили на крупных промышленных предприятиях Северо-Востока и Среднего Запада, где рост производства требовал уже не ремесленного, а индустриального уровня энергообеспечения.
Во-вторых, это ранние центральные электростанции эпохи городской электрификации. Историки энергетики регулярно указывают Babcock & Wilcox среди важнейших поставщиков котельного оборудования для электростанционного строительства конца XIX и начала XX века. Даже когда конкретный объект не всегда легко идентифицировать по сохранившимся популярным источникам, общая картина не вызывает сомнений: без такого класса котлов ранняя теплоэнергетика не смогла бы быстро масштабироваться.
В-третьих, это морские установки. К концу XIX века спрос на водотрубные котлы для военных кораблей и части коммерческого флота резко вырос. Здесь ценились быстрое парообразование, высокая удельная мощность и возможность работы в более напряжённых режимах, чем у старых судовых котлов.

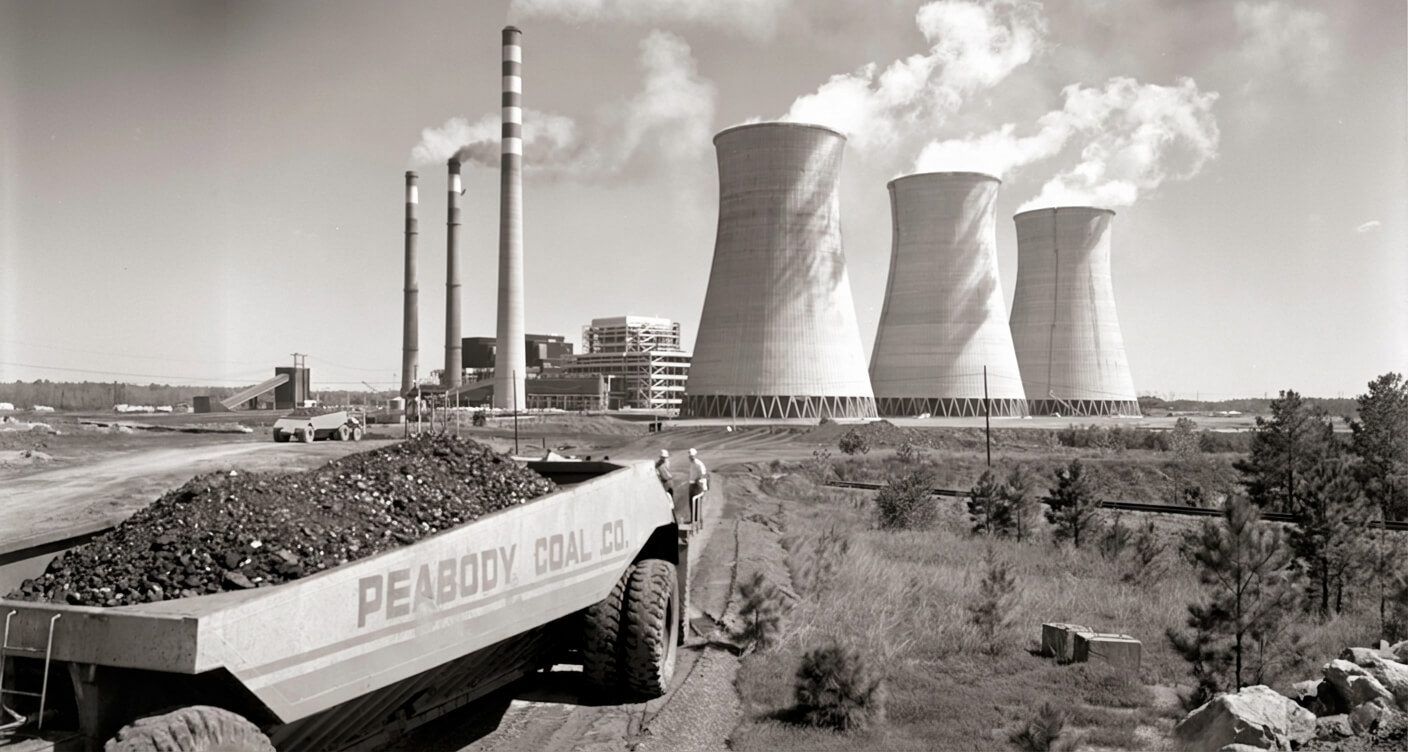

Наконец, в XX веке компания стала ассоциироваться уже не только с «историческим» водотрубным котлом, но и с крупным энергетическим машиностроением вообще. Это важная деталь: Babcock & Wilcox не просто однажды удачно попали в рынок, а сумели встроиться в долгую линию развития теплоэнергетики.
Не идеальная машина: ограничения и цена прогресса
Было бы ошибкой изображать водотрубный котёл как безусловное чудо техники без недостатков. У него были свои требования, и порой очень жёсткие.
Прежде всего — качество питательной воды. Тонкие трубы особенно чувствительны к накипи и загрязнениям. Там, где жаротрубный котёл мог дольше «прощать» плохую водоподготовку, водотрубный нередко наказывал за неё перегревом труб, ухудшением циркуляции и аварийными режимами. Это означало, что вместе с новым котлом промышленность вынуждена была развивать и новую культуру эксплуатации: химводоочистку, контроль режимов, регулярный осмотр, более дисциплинированное обслуживание.
Второе ограничение — требовательность к персоналу. Водотрубный котёл лучше раскрывал свои достоинства там, где был обученный надзор, понимание циркуляции, режимов горения, тяги и тепловой нагрузки. То есть новая техника требовала не только нового металла, но и нового типа инженера.
Но именно это и отличает зрелую промышленную революцию от ранней: она меняет не один агрегат, а всю систему. С котлами Babcock & Wilcox пришли не только новые трубы и барабаны, но и новые стандарты промышленной дисциплины.
Как идеи Babcock & Wilcox пережили собственную эпоху
В XX веке котлостроение шагнуло дальше: росли давления и температуры, развивались перегреватели, экономайзеры, системы пылеугольного сжигания, автоматическое регулирование, а затем и сверхкритические параметры пара. Но в этой эволюции легко увидеть родословную.
Современная энергетика по-прежнему строится вокруг той же базовой идеи: не хранить лишнюю энергию в огромном объёме воды, а управлять теплопередачей через развитую поверхность нагрева, циркуляцию и точный расчёт режимов. Даже там, где конструкции ушли далеко от классического вида котла XIX века, инженерная философия водотрубной схемы осталась с нами.
По сути, Babcock & Wilcox помогли перевести паровую энергетику из эпохи грубой силы в эпоху инженерного контроля. Это и было главным поворотом.
Вывод
Котлы Babcock & Wilcox стали важны не потому, что были просто удачным товаром на удачном рынке. Они оказались одной из тех технологий, которые меняют направление развития целой отрасли. Водотрубная схема дала промышленности более безопасный путь к высоким давлениям, большей производительности и энергетике крупного масштаба. Она помогла фабрике стать электростанцией, а котельной — частью сложной инженерной системы.
Если смотреть на них из XXI века, в эпоху автоматизированных ТЭС, котлов-утилизаторов и цифрового контроля режимов, в конструкции Babcock & Wilcox можно увидеть знакомую логику: безопасность через грамотную архитектуру, эффективность через расчёт, рост мощности через управляемость. Именно поэтому их место в истории — не на полке старинных механизмов, а в длинной линии развития современной энергетики.
