К началу XX века оборотный, или шотландский, котёл стал одной из самых удачных конструкций судовых огнетрубных котлов. Надёжный, компактный и хорошо приспособленный к длительной службе, он занял важное место в энергетике торгового и вспомогательного флота. Котёл, изображённый на фотографии, относится именно к этому типу: перед нами характерный двухтопочный оборотный судовой агрегат, конструкция которого сложилась ещё в XIX веке и сохранялась почти без принципиальных изменений на протяжении десятилетий.
Почему котёл называется оборотным
Главная особенность этой конструкции заключена в самом названии. Внутри котла горячие газы не проходили по прямому каналу, а меняли направление движения на обратное, совершая поворот примерно на 180 градусов.
Принцип работы был следующим. Топливо сгорало в жаровых трубах-топках, расположенных в нижней части корпуса. Отсюда пламя и горячие газы шли к задней части котла, где попадали в огневые, или оборотные, камеры. Затем поток разворачивался и возвращался вперёд уже по дымогарным трубам, проходившим через водяной объём котла. После этого газы собирались в передней части и отводились в дымовую систему.
Именно такой разворот газов позволял значительно увеличить путь тепла внутри сравнительно компактного корпуса. Для судна это было особенно важно: место в котельном отделении всегда ограничено, а эффективность использования топлива имела первостепенное значение.

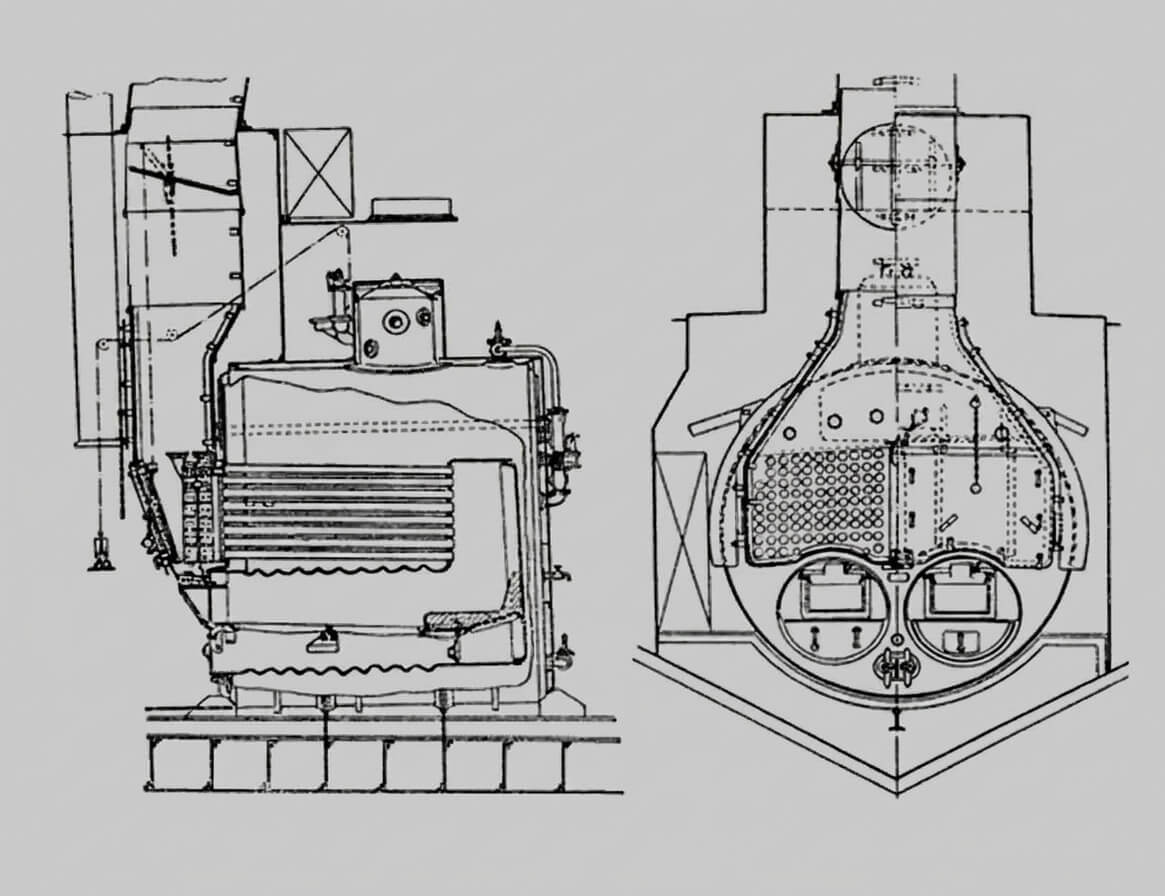

Конструкция: цилиндр, топки и система внутренних ходов
Классический оборотный судовой котёл представлял собой горизонтальный цилиндрический стальной корпус с внутренними жаровыми и дымогарными трубами. Его основными элементами были:
- цилиндрический корпус;
- переднее и заднее днища;
- жаровые трубы, образующие топки;
- индивидуальные огневые камеры;
- пучок дымогарных труб;
- пароводяное пространство;
- сухопарник;
- связи, усиливающие плоские стенки;
- комплект котельной арматуры.
Наиболее распространёнными были двух- и трёхтопочные варианты. На фотографии хорошо видны два фронтовых топочных устья, следовательно, перед нами двухтопочный котёл. Такие агрегаты были обычны для судов умеренной мощности и обеспечивали достаточно ровное горение и стабильную выработку пара.
Нижнюю часть корпуса занимали жаровые трубы и дымогарные поверхности нагрева, верхнюю — водяной объём и паровое пространство. Эта компоновка придавала котлу важное эксплуатационное качество: значительный запас воды и большую тепловую инерцию. Благодаря этому котёл работал спокойно и устойчиво даже при переменных нагрузках.

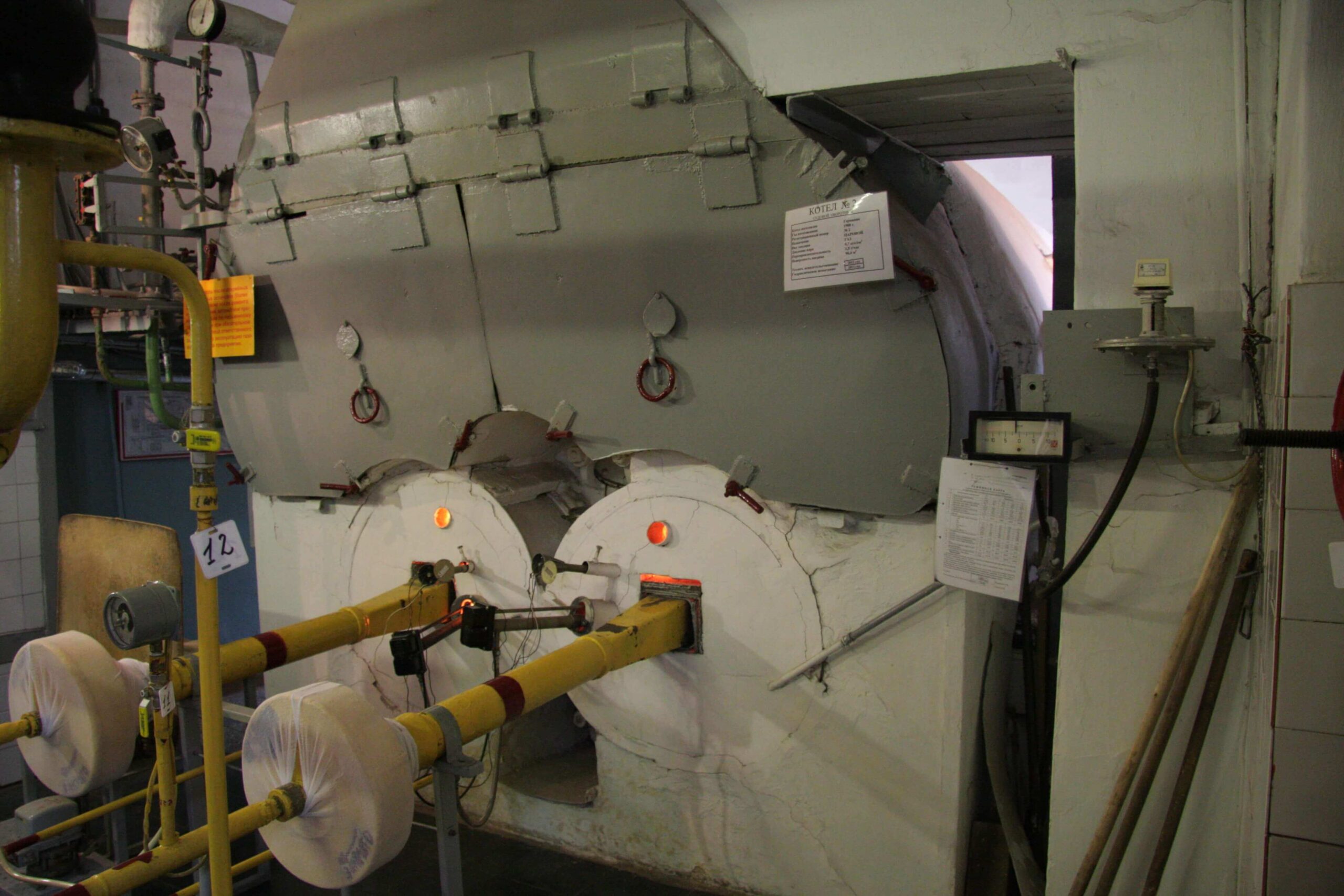

На фото — двухтопочный оборотный судовой огнетрубный котёл. По конструкции это типичный «шотландский» котёл с внутренним разворотом дымовых газов. (Котельная хлебозавода «Сормовский Хлеб» в г. Нижний Новгород). Дата съемки: 2011 год. В настоящее время демонтирован.
Гофрированные жаровые трубы: важное техническое усовершенствование
Одним из ключевых этапов развития оборотных котлов стало внедрение гофрированных жаровых труб. В ранних конструкциях трубы могли быть гладкими, однако с конца 1870-х годов всё шире применялись волнообразные, или гофрированные, жаровые трубы. Их делали из цилиндрических участков, соединённых кольцами волнистой формы.
Это решение имело важный инженерный смысл. Гофрированная форма повышала жёсткость трубы и её способность сопротивляться внешнему давлению воды. Испытания конца XIX века показали, что гладкая труба начинала деформироваться при давлении, превышающем 1,4 МПа, тогда как волнообразная выдерживала до 6,4 МПа. Для судовой практики это означало заметное повышение надёжности и долговечности котла.
Именно такие, усовершенствованные по деталям, оборотные котлы и стали классикой судового машиностроения начала XX века.
Огневые камеры, связи и сухопарник
Огневые камеры оборотного котла обычно выполнялись из плоских стальных листов. Поскольку плоские поверхности хуже работают под давлением, чем цилиндрические, им требовалось дополнительное усиление. Для этого применялись длинные и короткие связи, закреплённые в стенках с помощью гаек. К потолку огневых камер приваривались скобы, повышавшие жёсткость конструкции.
В верхней части котла нередко устанавливался сухопарник колпакообразной формы. Его назначение состояло в уменьшении влажности пара, поступающего в паропровод. Для паровой машины это имело прямое значение: более сухой пар улучшал условия работы цилиндров и механизмов, снижал потери и повышал общую культуру эксплуатации.
Дымогарные трубы, образующие основную поверхность нагрева, крепились к трубным доскам вальцовкой или сваркой. Часть из них могла одновременно выполнять роль связных труб, дополнительно усиливая конструкцию.
Клёпаный век и переход к сварке

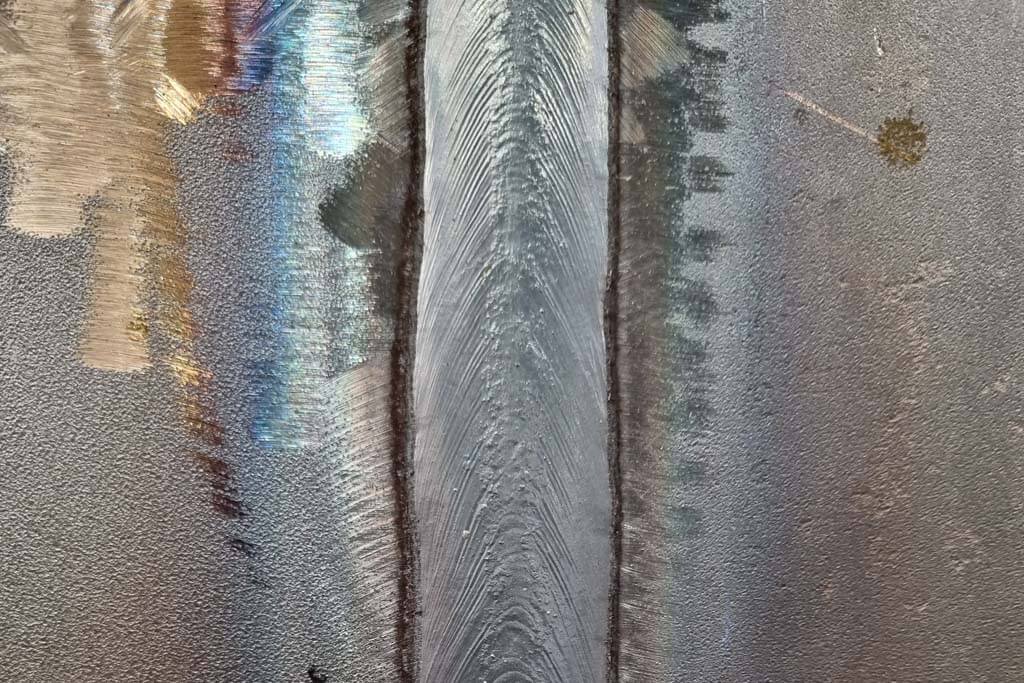

Изначально оборотные котлы строились клёпаными, из стальных листов. Для рубежа XIX–XX веков это была вполне нормальная технология: клёпаный корпус обеспечивал прочность, ремонтопригодность и соответствовал уровню тогдашнего судового производства. Только с 1930-х годов при изготовлении новых котлов сварка стала постепенно вытеснять клёпку.

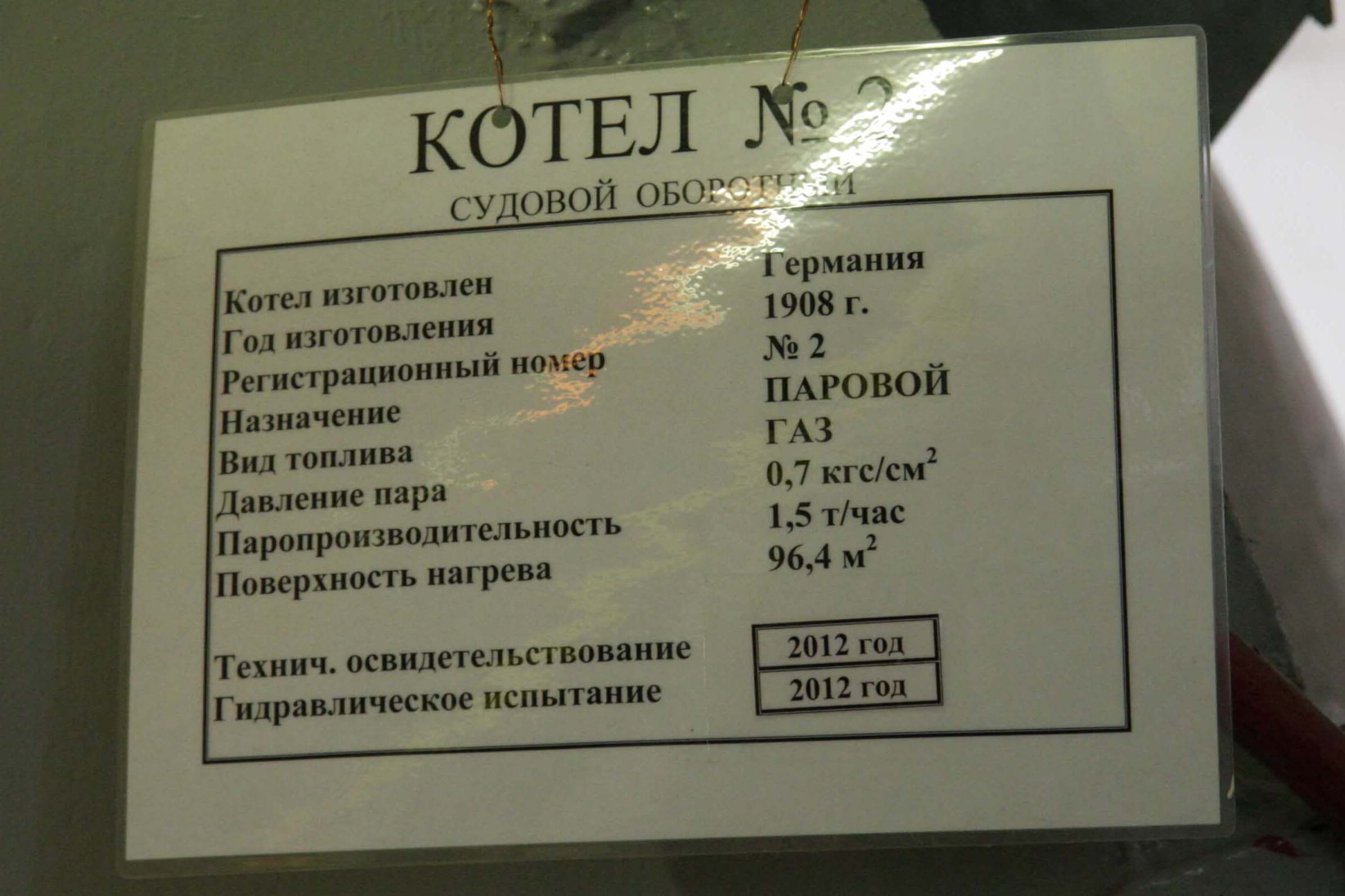

Если речь идёт о немецком котле постройки около 1908 года, наиболее вероятно, что первоначально он был именно клёпаным. При этом за долгую службу отдельные элементы могли заменяться или ремонтироваться уже позднее, с использованием сварных деталей.
Рабочие параметры и возможности типа
К началу XX века оборотные судовые котлы достигли предела развития в рамках своей схемы. Давление пара в них доходило до 2,0–2,5 МПа, паропроизводительность обычно не превышала 5–6 т/ч, а коэффициент полезного действия при отсутствии дополнительных поверхностей нагрева — пароперегревателя, экономайзера и воздухоподогревателя — составлял около 75 %.
Это были очень достойные показатели для классического огнетрубного котла. Однако именно в этих значениях уже чувствовались и пределы конструкции. По мере роста размеров судов и требований к мощности становилось очевидно, что водотрубные котлы обеспечивают более высокие давления, меньшую массу и большую удельную производительность.
Поэтому с середины XX века оборотные котлы всё чаще переходили в разряд вспомогательных, а затем почти исчезли из действующего флота.
Почему оборотные котлы так долго держались в строю
Популярность этой схемы объясняется не модой, а практикой. Оборотный котёл сочетал в себе качества, особенно важные для морской службы:
- прочный цилиндрический корпус;
- компактность;
- устойчивую работу при длительной нагрузке;
- хороший запас воды;
- сравнительно простое обслуживание;
- высокую ремонтопригодность;
- надёжность в тяжёлых эксплуатационных условиях.
Для торгового и вспомогательного флота это был почти идеальный компромисс. Такой котёл не был рекордсменом по давлению или лёгкости, но зато отличался предсказуемостью и живучестью. А именно эти качества на судне зачастую ценились выше всего.
Границы развития схемы
Популярность этой схемы объясняется не модой, а практикой. Оборотный котёл сочетал в себе качества, особенно важные для морской службы:
- прочный цилиндрический корпус;
- компактность;
- устойчивую работу при длительной нагрузке;
- хороший запас воды;
- сравнительно простое обслуживание;
- высокую ремонтопригодность;
- надёжность в тяжёлых эксплуатационных условиях.
Для торгового и вспомогательного флота это был почти идеальный компромисс. Такой котёл не был рекордсменом по давлению или лёгкости, но зато отличался предсказуемостью и живучестью. А именно эти качества на судне зачастую ценились выше всего.
Техника, пережившая свою эпоху
Оборотный судовой котёл — один из самых выразительных символов парового флота. В нём нет внешней эффектности, но есть то, что всегда ценится в инженерии: логичность, прочность и точное соответствие задаче. Возникнув в конце 1850-х годов, эта схема пережила десятилетия развития флота, достигла технической зрелости к рубежу веков и в начале XX столетия стала привычной частью машинных отделений.
Котёл, изображённый на фотографии выше, — именно такой памятник инженерной культуры. Он напоминает о времени, когда морская энергия рождалась в стали, огне и воде, а надёжность машины зависела не только от конструкции, но и от мастерства тех, кто её обслуживал. В этом и заключается особая историческая ценность оборотного котла: он принадлежит не только истории техники, но и истории морского труда.
