Когда предприятию требуется стабильное пароснабжение, решающим фактором нередко становится не только требуемая паропроизводительность, но и срок ввода установки в работу.
Остановка технологической линии, аварийное отключение действующей котельной, капитальный ремонт, запуск нового производственного участка или временная работа на удалённой площадке требуют решения, которое можно быстро доставить, подключить и ввести в эксплуатацию.
Именно в таких ситуациях контейнерные паровые котельные становятся особенно востребованными. По сути, это паровая котельная высокой заводской готовности, размещённая в едином транспортируемом модуле.
Внутри контейнера располагаются паровой котёл и часть либо полный комплект вспомогательных систем, необходимых для безопасной и устойчивой выработки пара.
Такой подход позволяет сократить объём строительно-монтажных работ на площадке, упростить логистику и уменьшить срок между поставкой оборудования и началом пароснабжения.
- что такое контейнерная паровая котельная;
- как устроен транспортируемый модуль;
- какое оборудование входит в состав установки;
- какие доступны дополнительные опции;
- в чём преимущества и ограничения решения;
- какие бывают типоразмеры и производительность;
- где контейнерные котельные применяются чаще всего;
- чем контейнерная котельная отличается от стационарной.
Что такое контейнерная паровая котельная

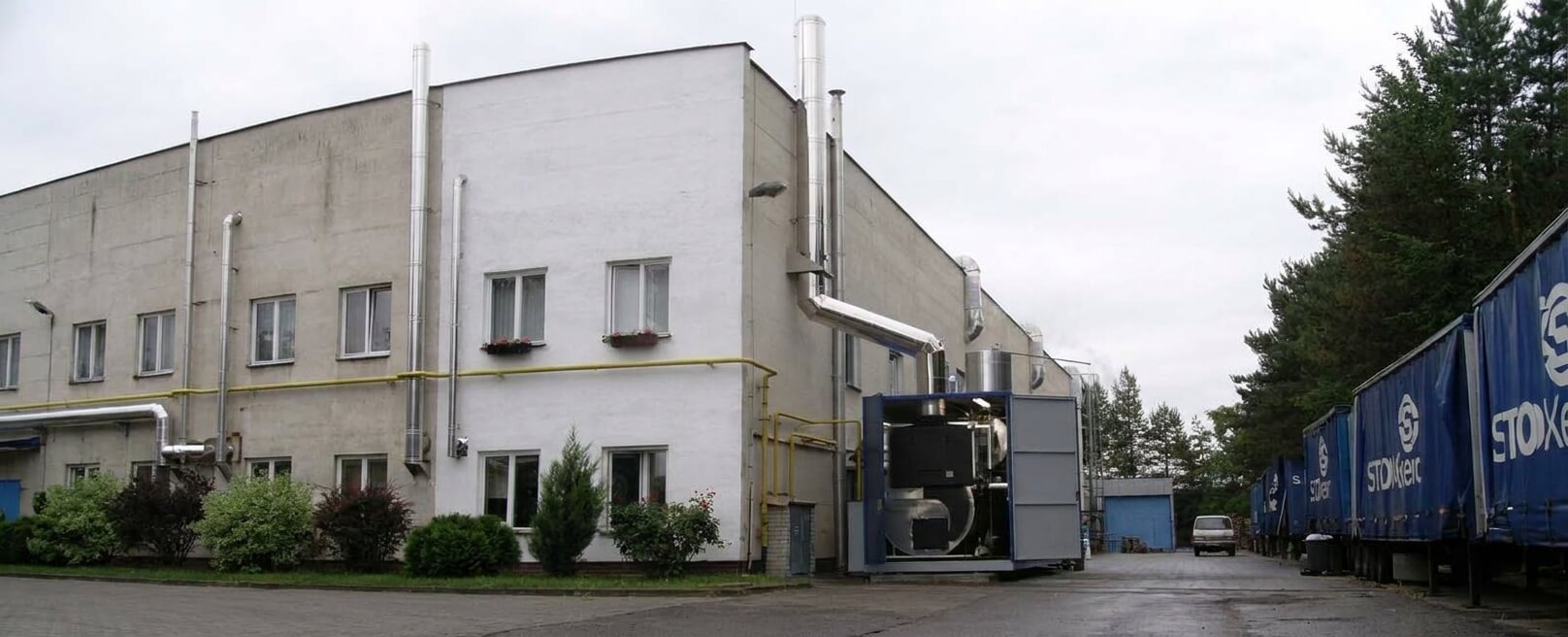

Контейнерная паровая котельная — это блочно-модульная установка, в которой паровой котёл, трубопроводная обвязка, запорная и предохранительная арматура, системы автоматики, контроля, питания котла и другие вспомогательные узлы размещаются внутри металлического транспортного модуля.
Главная особенность такого решения — высокая степень заводской готовности.
В отличие от стационарной паровой котельной, где значительная часть работ выполняется непосредственно на объекте, контейнерная установка поставляется в максимально собранном виде.
На месте эксплуатации, как правило, остаётся:
- подготовить площадку и основание;
- подвести инженерные коммуникации;
- подключить топливо, электроэнергию, воду и паропровод;
- организовать отвод дымовых газов;
- провести пусконаладочные работы.
- сокращаются сроки ввода котельной в работу;
- снижается зависимость проекта от длительных строительно-монтажных работ;
- повышается предсказуемость реализации проекта;
- появляется возможность использовать котельную как временный или резервный источник пара.
Контейнерный формат и логистика
Одно из ключевых достоинств контейнерной паровой котельной связано не только с самим котлом, но и с форматом исполнения.
Стандартизованный транспортный модуль удобен для перевозки автомобильным, железнодорожным и, при необходимости, морским транспортом.
Это упрощает доставку оборудования на промышленную площадку и делает решение особенно ценным в случаях, когда пар нужен в кратчайшие сроки.
Контейнерное исполнение даёт несколько практических преимуществ:
- упрощает погрузочно-разгрузочные операции;
- сокращает время подготовки к транспортировке;
- облегчает перемещение установки между объектами;
- позволяет использовать типовую логистическую инфраструктуру;
- делает возможной релокацию котельной после завершения временного проекта.
Для аварийного пароснабжения ценность решения определяется не только параметрами пара, но и возможностью быстро доставить источник пара на объект.
Что входит в состав контейнерной паровой котельной
Контейнерная паровая котельная — это не просто котёл в металлическом корпусе.
Это инженерный комплекс, в котором каждый узел выполняет конкретную функцию и влияет на надёжность, безопасность и удобство эксплуатации.
Базовая комплектация обычно включает:
- паровой котёл;
- главный паровой запорный клапан;
- предохранительные клапаны;
- патрубок для подключения системы отвода дымовых газов;
- комплект крепёжных элементов, прокладок и присоединительных деталей;
- системы контроля, сигнализации, защиты и мониторинга;
- рабочую зону для обслуживающего персонала.
Назначение основных узлов
Паровой котёл вырабатывает насыщенный или перегретый пар с заданными параметрами давления и температуры.
Главный паровой запорный клапан нужен для отсечения котла от паропровода и безопасного управления подачей пара в сеть.
Предохранительные клапаны защищают установку от превышения допустимого давления и являются обязательным элементом любой паровой системы.
Патрубок отвода дымовых газов обеспечивает подключение газохода и дымовой трубы.
Комплект соединительных элементов необходим для сокращения сроков монтажа и упрощения присоединения оборудования на объекте.
Системы контроля и защиты включают датчики давления, температуры и уровня воды, приборы контроля горения, аварийные блокировки и автоматику управления.
Даже при высокой заводской готовности контейнерная паровая котельная должна обеспечивать безопасный доступ к основным обслуживаемым узлам, арматуре, приборам и органам управления.
Дополнительное оборудование и опции
Практическая ценность контейнерной паровой котельной определяется не только наличием котла, но и полнотой решения вспомогательных задач.
К таким задачам относятся подготовка воды, питание котла, возврат конденсата, повышение энергетической эффективности, контроль выбросов и резервирование критически важных узлов.
В состав контейнерной паровой котельной или отдельного связанного модуля могут входить:
- установка водоподготовки;
- система питательной воды;
- бак сбора и возврата конденсата;
- деаэратор;
- резервные питательные насосы;
- сепаратор непрерывной и периодической продувки;
- газовое или жидкотопливное хозяйство;
- экономайзер;
- десуперподогреватель;
- система снижения выбросов оксидов азота;
- теплообменники;
- газорегуляторная установка;
- станция редуцирования давления пара;
- расходомер газа;
- система контроля содержания оксида углерода;
- система удалённого мониторинга.
Водоподготовка и питательная вода
Для паровых котлов качество воды имеет принципиальное значение.
Повышенная жёсткость, растворённые соли и газы вызывают образование накипи, коррозию, ухудшение теплообмена и снижение ресурса поверхностей нагрева.
Поэтому водоподготовка для контейнерной паровой котельной должна рассматриваться как обязательная часть надёжной эксплуатации, а не как второстепенная опция.
Система питательной воды обеспечивает подачу воды в котёл с требуемыми параметрами.
Если на объекте организован возврат конденсата, это позволяет снизить расход химически подготовленной подпиточной воды и уменьшить тепловые потери.
Применение деаэрации дополнительно снижает содержание растворённого кислорода и углекислого газа, что положительно влияет на долговечность оборудования.
Резервирование
Для критически важных производств большое значение имеет резервирование питательных насосов.
Потеря подачи питательной воды приводит к остановке котла, а в отдельных случаях может создать риск аварийной ситуации.
Наличие резервного насоса повышает общую готовность котельной и уменьшает вероятность вынужденного простоя.
Продувка
Сепараторы продувки необходимы для безопасного отвода и охлаждения воды, удаляемой из котла в процессе непрерывной или периодической продувки.
Это важно как для безопасности персонала и оборудования, так и для корректной интеграции котельной в инженерную инфраструктуру объекта.
Топливная схема
Контейнерные паровые котельные могут выполняться под различные виды топлива:
- природный газ;
- дизельное топливо;
- сжиженный углеводородный газ.
Выбор зависит от доступности энергоресурсов, требований к автономности, особенностей площадки и экономических условий эксплуатации.
Повышение эффективности
При наличии соответствующих требований в состав установки включают экономайзер.
Он позволяет использовать теплоту уходящих дымовых газов для подогрева питательной воды. Это уменьшает удельный расход топлива и повышает общую энергетическую эффективность паровой котельной.
Экологические и контрольные системы
Если объект работает в условиях жёстких экологических требований, в состав контейнерной котельной могут включаться системы снижения выбросов оксидов азота.
Дополнительно применяются приборы контроля состава дымовых газов, системы контроля содержания оксида углерода и удалённый мониторинг рабочих параметров.
Это позволяет получать информацию о давлении, температуре, уровне воды, состоянии горелки и аварийных сигналах без постоянного присутствия персонала у котла.
Преимущества контейнерных паровых котельных
Контейнерный формат даёт целый набор эксплуатационных преимуществ.
Быстрое развёртывание
Существенная часть монтажных работ, трубопроводной обвязки и настройки выполняется на заводе. Поэтому на объекте остаётся меньше операций, влияющих на срок ввода.
Компактность
Компактные размеры особенно важны для действующих производств, где пространство ограничено, а размещение новой стационарной котельной затруднено.
Высокая степень заводской готовности
Контролируемые условия сборки обычно положительно сказываются на качестве монтажа и воспроизводимости технического результата.
Снижение объёма строительных работ
Для ввода контейнерной котельной, как правило, не требуется строительство полноценного здания в том объёме, который характерен для стационарной паровой котельной.
Мобильность
Установку можно использовать как временный источник пара, резервный модуль или перемещаемое решение для нескольких площадок.
Предсказуемость сроков
Для предприятий это критично, поскольку задержка пароснабжения напрямую влияет на выпуск продукции и загрузку технологического оборудования.
Применение в аварийных и временных проектах
В таких случаях особенно важны не максимальная индивидуализация компоновки, а скорость восстановления работы и надёжность.
Адаптация под конкретный объект
Можно выбрать нужные параметры пара, состав питательной системы, уровень автоматизации, степень резервирования и дополнительные экологические узлы.
Ограничения и особенности применения
При всех преимуществах контейнерная паровая котельная не является универсальной заменой стационарной.
- транспортные габариты и массу модуля;
- возможность доставки и разгрузки оборудования;
- наличие подготовленного основания;
- доступность топлива, воды и электроэнергии;
- возможность отвода дымовых газов;
- требования промышленной безопасности;
- удобство обслуживания и ремонта.
Транспортные габариты
Для паровых котельных это особенно важно, поскольку внутри контейнера необходимо разместить не только сам котёл, но и горелку, арматуру, трубопроводы, приборы, насосы, систему автоматизации и зоны обслуживания.
Условия доставки и установки
Даже стандартный контейнерный модуль требует наличия подъездных путей, места для разгрузки, подъёмной техники и подготовленного основания.
Внешняя инженерная инфраструктура
Контейнерное исполнение не отменяет требований к подаче топлива, электроэнергии, химически подготовленной воды, отводу дымовых газов, дренажу, канализации и организации безопасной эксплуатации.
Требования к площадке
Необходимо учитывать несущую способность основания, компоновку наружных трубопроводов, защиту от климатических воздействий, организацию вентиляции и доступ персонала для обслуживания.
Плотность размещения оборудования
Чем выше паропроизводительность контейнерной установки, тем сложнее обеспечить удобный доступ к узлам для ремонта, ревизии и замены.
Промышленная безопасность
Паровая котельная, независимо от формата исполнения, требует строгого соблюдения требований к давлению, горелочным устройствам, автоматике безопасности, сигнализации, предохранительной арматуре и режимам эксплуатации.
Производительность и типоразмеры контейнерных паровых котельных
Для контейнерных паровых котельных корректнее указывать основной параметр не как тепловую мощность, а как паропроизводительность, выраженную в кг/ч или т/ч.
Именно этот показатель напрямую связан с потребностями технологических процессов.
Паропроизводительность контейнерной котельной зависит от:
- размеров транспортного модуля;
- конструкции парового котла;
- рабочего давления пара;
- температуры пара;
- типа топлива;
- состава вспомогательного оборудования;
- требований к проходам и обслуживанию внутри модуля.
| Длина модуля | Ориентировочная максимальная паропроизводительность | В пересчёте |
|---|---|---|
| 12,19 м | до 5 480 кг/ч пара | до 5,48 т/ч |
| 13,72 м | до 10 170 кг/ч пара | до 10,17 т/ч |
| 16,15 м | до 15 650 кг/ч пара | до 15,65 т/ч |
Указанные значения следует рассматривать как ориентировочные пределы именно для одиночных контейнерных паровых котельных.
Фактическая паропроизводительность всегда зависит от конкретной компоновки, параметров пара и степени оснащения вспомогательными системами.
Ограничения размеров контейнеров именно для паровых котельных
Для паровых котельных ограничение по длине одного контейнерного модуля связано не только с транспортировкой, но и с внутренней компоновкой.
В отличие от более простых схем, паровая котельная требует размещения:
- парового котла;
- горелочного устройства;
- главного парового запорного клапана;
- предохранительных клапанов;
- питательных насосов;
- трубопроводной обвязки;
- контрольно-измерительных приборов;
- автоматики безопасности;
- участков для обслуживания и ревизии.
Поэтому на практике одиночные контейнерные паровые котельные обычно ограничиваются модулями длиной до 16,15 м.
Если требуется большая паропроизводительность, как правило, переходят не к увеличению размера одного контейнера, а к многомодульной схеме.
Отдельные модули могут использоваться под:
- паровой котёл;
- водоподготовку;
- деаэрацию;
- бак конденсата;
- насосную группу;
- топливное оборудование;
- экономайзер;
- электротехническое оборудование и автоматику.
Для паровых котельных это особенно актуально, потому что рост паропроизводительности сопровождается увеличением количества арматуры, диаметра трубопроводов, требований к безопасности и объёма обслуживания.
Где контейнерные паровые котельные наиболее востребованы
Наиболее типичные сценарии применения следующие:
- аварийная замена действующей паровой котельной;
- временное пароснабжение на период ремонта;
- быстрое увеличение паропроизводительности предприятия;
- запуск новой производственной площадки до ввода постоянной котельной;
- покрытие сезонных пиков потребления пара;
- обеспечение паром удалённых объектов;
- применение на площадках с ограниченным пространством для строительства.
Контейнерный формат позволяет получить пароснабжение быстрее, чем при реализации полноценного стационарного проекта.
Контейнерная и стационарная паровая котельная: краткое сравнение
Выбор между контейнерным и стационарным исполнением зависит от сроков, требуемой производительности, доступной площади и перспективы долгосрочной эксплуатации.
Контейнерная паровая котельная
- обычно вводится быстрее;
- требует меньшего объёма строительных работ;
- может быть перемещена на другой объект;
- ограничена транспортными габаритами;
- удобна для временных, резервных и аварийных схем;
- имеет меньшую свободу индивидуальной компоновки.
Стационарная паровая котельная
- требует большего срока реализации;
- предполагает более значительный объём строительства;
- не рассчитана на перемещение;
- позволяет гибко формировать состав оборудования и компоновку;
- лучше подходит для крупных и сложных проектов;
- удобнее при необходимости глубокой интеграции в инфраструктуру предприятия.
Контейнерная паровая котельная выигрывает там, где критичны сроки и мобильность.
Стационарная котельная лучше подходит для крупных и сложных проектов, рассчитанных на долгосрочную эксплуатацию как постоянного энергетического объекта.
Заключение
Контейнерная паровая котельная — это полноценный источник пара высокой заводской готовности, рассчитанный на быстрое развёртывание и подключение на объекте.
Её основные преимущества — сокращение сроков ввода, компактность, мобильность и уменьшение объёма работ на площадке.
При этом оценивать такое решение нужно не только по заявленной паропроизводительности в кг/ч, но и по всему комплексу факторов:
- параметрам пара;
- качеству водоподготовки;
- организации возврата конденсата;
- надёжности питательной системы;
- требованиям к выбросам;
- компоновке арматуры;
- удобству обслуживания.
Таким образом, контейнерная паровая котельная — это не универсальная замена любой стационарной паровой котельной, а эффективный инженерный инструмент для конкретных задач:
- аварийного резервирования;
- временного пароснабжения;
- быстрого расширения производства;
- работы в условиях ограниченного пространства.
Краткая памятка
Когда контейнерная котельная особенно эффективна
- при аварийной остановке действующей котельной;
- на период капитального ремонта;
- при необходимости быстро запустить новый производственный участок;
- для покрытия временного или сезонного спроса на пар;
- на удалённых или временных площадках;
- при ограниченной площади для строительства.
Что нужно проверить до выбора оборудования
- требуемую паропроизводительность;
- рабочее давление и температуру пара;
- вид и доступность топлива;
- качество исходной воды;
- необходимость возврата конденсата;
- условия транспортировки и разгрузки;
- возможность подключения внешних инженерных сетей;
- требования промышленной и экологической безопасности.
Главный вывод
Контейнерная паровая котельная — это решение для тех случаев, когда пар нужен не только надёжно, но и максимально быстро.
