Разбираем не только паспортные характеристики, но и реальную эксплуатацию: частичные нагрузки, расход топлива, частоту пусков, стоимость обслуживания, надежность и совокупную стоимость владения.

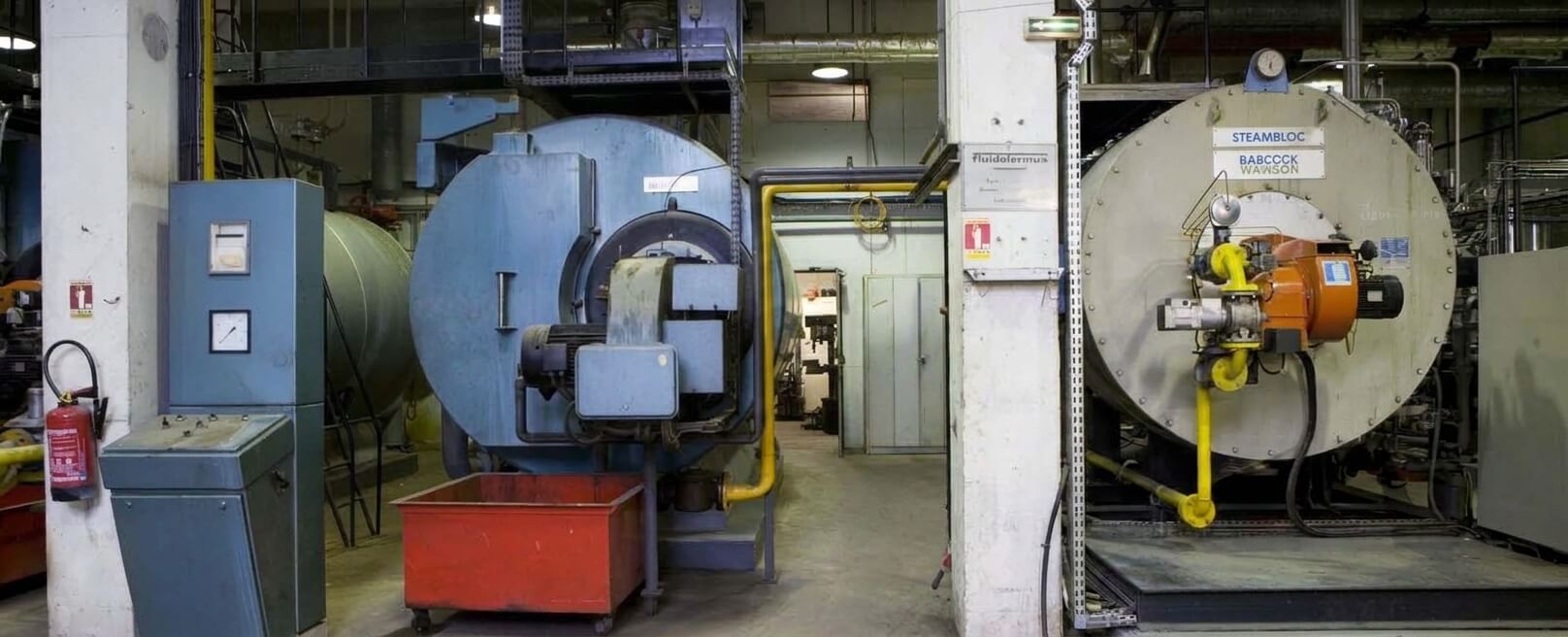

Модулирующие горелки vs двухступенчатые: когда что выгоднее по экономике и КПД
Содержание
Почему тип горелки влияет не только на паспортный КПД
Выбор горелки влияет не только на то, что указано в каталоге или паспорте оборудования. В реальной котельной значение имеют режимы работы в течение сезона, устойчивость горения на частичной мощности, число стартов и остановов, точность настройки по дымовым газам, требования к автоматике и доступность сервиса.
Поэтому сравнивать только цену покупки некорректно. Более дешевая двухступенчатая горелка может оказаться рациональнее на простом объекте со стабильной нагрузкой, умеренной наработкой и ограниченным бюджетом. Но на объекте с длительной работой на частичных нагрузках модулирующая горелка может снизить расход топлива, сократить цикличность и окупить более высокий CAPEX.
Что обычно недооценивают
- потери при частых пусках и продувках;
- качество настройки соотношения «топливо/воздух»;
- стоимость сервиса и запасных частей;
- соответствие минимальной мощности реальной нагрузке.
Что важно считать на этапе выбора
- CAPEX и OPEX вместе, а не по отдельности;
- часы работы в год;
- долю времени на частичной мощности;
- стоимость простоя и требования к надежности.
Как работают двухступенчатая и модулирующая горелки
Двухступенчатая горелка
Работает в двух фиксированных режимах мощности, например на 100% и 50–60% от номинала. Когда тепловая нагрузка снижается, автоматика переводит горелку на пониженную ступень. Если и она избыточна, горелка останавливается.
Это более простое решение, чем полноценная модуляция, но оно уже заметно лучше одноступенчатого режима «вкл/выкл».
Модулирующая горелка
Изменяет мощность плавно или квазиплавно в определенном диапазоне, например от 100% до 30% или 20% в зависимости от конструкции, топлива и автоматики. Изменение мощности происходит через согласованное регулирование подачи топлива и воздуха.
Это позволяет точнее подстраиваться под текущую потребность объекта в тепле без лишних остановов.
Сравнение по ключевым параметрам
КПД в реальных режимах эксплуатации
Паспортный КПД горелки — важный ориентир, но он не равен сезонной экономии топлива. На практике важны работа на частичных нагрузках, избыток воздуха, устойчивость факела, потери на пусках и точность настройки на конкретном объекте.
Модулирующая горелка чаще показывает лучшую сезонную эффективность на объектах с переменной нагрузкой. Но плохо настроенная модуляция может дать результат не лучше, а иногда и хуже, чем грамотно настроенная двухступенчатая горелка.
Работа на частичных нагрузках
Здесь преимущества модуляции наиболее заметны. В межсезонье, ночью или на объектах с плавающим теплопотреблением мощность требуется не номинальная, а переменная. Возможность плавно снижать мощность уменьшает перегревы, число остановов и колебания температуры.
Двухступенчатая горелка работает приемлемо, если ее вторая ступень близка к фактической нагрузке. Если даже пониженная ступень избыточна, цикличность возрастает.
Топливная экономичность в течение сезона
Экономичность горелки складывается не только из качества сгорания, но и из режима эксплуатации. На объектах с длительной работой в диапазоне 30–60% нагрузки модулирующая горелка нередко дает заметную экономию. Однако корректнее говорить не о гарантированных двузначных процентах, а о диапазоне, который зависит от фактической нагрузки, качества настройки и всей системы в целом.
На практике разница по расходу топлива может быть от почти нулевой до нескольких процентов, а иногда — выше. Но это всегда нужно проверять расчетом или хотя бы моделью нагрузочного профиля.
Избыток воздуха и эффективность сгорания
Слишком большой избыток воздуха повышает потери с уходящими газами, слишком маленький — увеличивает риск недожога и роста CO. Модулирующая горелка потенциально лучше удерживает оптимальное соотношение «топливо/воздух» в широком диапазоне мощности, но только при точной настройке и исправной автоматике.
Двухступенчатую горелку проще настроить в двух рабочих точках, и именно это иногда обеспечивает очень предсказуемый эксплуатационный результат.
Потери при частых пусках и остановах
Каждый пуск сопровождается продувкой и переходным режимом. Это означает дополнительные потери, нагрузку на розжиг, арматуру и автоматику. Модуляция позволяет сократить число стартов, если минимальная мощность действительно соответствует режимам объекта.
Износ узлов, надежность и ресурс
У двухступенчатой горелки обычно более простая конструкция, меньше сложных исполнительных элементов и проще диагностика. Это плюс для ремонтопригодности, особенно на удаленных или тяжелых объектах.
У модулирующей горелки меньше старт-стоп циклов, что может снижать износ части узлов. Но сама система сложнее: сервоприводы, датчики, контроллеры и алгоритмы управления повышают требования к сервису и могут увеличить стоимость отдельных ремонтов.
Требования к автоматике и качеству настройки
Преимущества модуляции раскрываются только при правильной интеграции с котлом и автоматиками котельной. Нужны корректные уставки, грамотная логика управления, согласование с насосами и гидравликой, а также точная пусконаладка по анализу дымовых газов.
Двухступенчатая горелка менее требовательна к глубокой оптимизации системы и легче внедряется при реконструкции.
Чувствительность к качеству топлива и условиям эксплуатации
На нестабильном газе, при колебаниях давления, загрязнении фильтров и неидеальном качестве жидкого топлива более простые системы нередко оказываются практичнее. Это не делает модулирующие горелки ненадежными, но делает критичнее вопрос качества монтажа и обслуживания.
Уровень шума и экологические показатели
Модулирующая горелка часто тише на частичной мощности и плавнее по акустике, чем система с частыми стартами и переходами между ступенями. По выбросам NOx и CO преимущество зависит не только от типа управления, но и от класса горелки, конструкции головки сгорания и качества настройки. Поэтому экологические показатели нужно сравнивать по конкретным моделям и фактическим режимам, а не только по типу регулирования.
Экономика: когда какая горелка выгоднее
CAPEX: начальные инвестиции
Двухступенчатая горелка почти всегда дешевле по закупке. Ниже стоимость самой горелки, автоматики, сервоприводов, датчиков и, как правило, пусконаладки. Для проекта с жестким бюджетом это серьезный аргумент.
OPEX: эксплуатационные затраты
Если объект работает долго, топливо дорогое, а нагрузка сильно переменная, модулирующая горелка имеет больше шансов снизить OPEX за счет уменьшения цикличности и лучшей работы на частичных режимах. Если же котельная работает ограниченное число часов или большую часть времени близка к номиналу, выигрыш может оказаться слишком малым для окупаемости более дорогого решения.
Стоимость монтажа и пусконаладки
Для модулируемой схемы обычно требуется более тщательная настройка карты мощности, переходных режимов и взаимодействия с общей автоматикой объекта. Поэтому монтаж и ввод в эксплуатацию чаще обходятся дороже.
Стоимость автоматики, приводов и датчиков
Более гибкое управление почти всегда означает более сложную аппаратную часть. Сервоприводы, контроллеры, датчики и элементы обратной связи увеличивают стоимость как первоначального оснащения, так и потенциального ремонта.
Регламентное обслуживание и стоимость ремонта
Двухступенчатое решение обычно проще в обслуживании и диагностике. Модулирующая горелка может потребовать более квалифицированного сервиса, а отдельные неисправности — более дорогих запасных частей.
Упрощенный технико-экономический пример
Представим условный объект: котельная 1 МВт, наработка 4500 часов в год, значительная часть сезона проходит при загрузке 35–65% от номинала.
- двухступенчатая горелка дешевле по закупке и вводу в эксплуатацию;
- модулирующая горелка стоит дороже, но потенциально дает сезонную экономию топлива;
- сервис модулирующей схемы немного дороже, особенно при наличии сложной автоматики.
Если топливо дорогое, а график нагрузки действительно переменный, окупаемость модулирующей горелки может составить несколько сезонов. Если же объект работает ближе к постоянной нагрузке или фактическая экономия невелика, срок окупаемости заметно растягивается.
Практические сценарии: где какой тип предпочтительнее
Небольшая котельная со стабильной нагрузкой
Если тепловой график относительно ровный, часов работы немного, а бюджет ограничен, двухступенчатая горелка часто дает лучшее соотношение цены, надежности и эксплуатационной простоты.
Объект с сильно переменной тепловой нагрузкой
Бизнес-центры, крупные жилые комплексы, ТРЦ и объекты с выраженной погодозависимостью — типичная зона, где преимущества модуляции проявляются наиболее заметно.
Производственный объект с круглогодичной работой
При большой годовой наработке даже небольшая разница по расходу топлива может стать экономически значимой. Если нагрузка меняется в течение суток или технологического цикла, модуляция часто оправдана.
Сезонный объект
Если оборудование работает ограниченное время в году, высокая начальная стоимость окупается хуже. Особенно если важны простота и минимальные требования к сервису.
Реконструкция старой котельной
Если задача — быстрое обновление с минимальными переделками, двухступенчатая схема зачастую практичнее. Если модернизация комплексная и включает новую автоматику, модуляция становится более интересным вариантом.
Новый проект с высокой автоматизацией
Если изначально предусмотрены BMS, АСУ ТП, погодозависимое регулирование и каскадная работа котлов, модулирующая горелка обычно лучше интегрируется в такую архитектуру.
Объект, где критична простота и ремонтопригодность
Для удаленных площадок, коммунальных объектов и производств с ограниченным доступом к квалифицированному сервису конструктивная простота нередко важнее потенциальной экономии нескольких процентов.
Сравнительная таблица
| Параметр | Двухступенчатая горелка | Модулирующая горелка | Комментарий / когда это важно |
|---|---|---|---|
| Принцип регулирования | 2 фиксированные ступени мощности | Плавное или квазиплавное изменение мощности | Ключевое различие по работе на переменной нагрузке |
| CAPEX | Ниже | Выше | Важно для проектов с ограниченным бюджетом |
| Монтаж и пусконаладка | Проще и дешевле | Сложнее и дороже | Особенно заметно при интеграции в BMS / АСУ ТП |
| Работа на частичных нагрузках | Ограниченно эффективна | Обычно лучше | Критично для межсезонья и переменного графика |
| Частота пусков/остановов | Выше при низкой нагрузке | Обычно ниже | Влияет на ресурс и пусковые потери |
| КПД горелки в реальной эксплуатации | Хороший при стабильной нагрузке | Часто выше при переменной нагрузке | Зависит от наладки, а не только от паспорта |
| Экономичность горелки за сезон | Предсказуемая | Потенциально выше | Нужно считать по фактическому профилю нагрузки |
| Избыток воздуха | Проще настройка в 2 точках | Точнее поддержание в диапазоне, но сложнее настройка | Критично для реального КПД и выбросов |
| Надежность конструкции | Обычно выше за счет простоты | Зависит от качества автоматики и сервоприводов | Важно на удаленных и жестких объектах |
| Ремонтопригодность | Выше | Ниже / дороже | Влияет на стоимость простоя |
| Стоимость обслуживания | Обычно ниже | Обычно выше | Нужно учитывать цену работ и компонентов |
| Чувствительность к качеству топлива | Обычно ниже | Часто выше | Особенно важно для жидкого топлива |
| Уровень шума | Выше при частых стартах | Часто ниже на частичной мощности | Имеет значение рядом с рабочими зонами |
| Экологические показатели | Зависят от модели и настройки | Часто лучше в переменных режимах | Нельзя оценивать без данных по конкретной модели |
| Интеграция в автоматизацию | Базовая | Более гибкая | Важно для новых автоматизированных котельных |
| Окупаемость | Быстрая за счет низкой цены | Зависит от нагрузки и стоимости топлива | Окупаемость модулирующей горелки нужно считать отдельно |
Распространенные заблуждения
«Модуляция всегда дает большую экономию»
Нет. Если объект большую часть времени работает близко к номиналу или имеет небольшую годовую наработку, выигрыш может быть минимальным. Без качественной настройки потенциал модуляции также не реализуется.
«Двухступенчатая горелка — устаревшее решение»
Это неверно. Для многих объектов это по-прежнему рациональный выбор: ниже CAPEX, проще сервис, предсказуемая работа и хорошая ремонтопригодность.
«Чем шире диапазон модуляции, тем лучше всегда»
Не обязательно. Важны не только паспортные цифры, но и устойчивость факела, минимальная мощность в конкретной системе, гидравлика и качество управления.
«Паспортный КПД = реальная экономия топлива»
Нет. Фактический расход определяется котлом, горелкой, частотой стартов, возвратной температурой, алгоритмами автоматики и качеством пусконаладки.
Практические критерии выбора
Ниже — короткий чек-лист для инженера, проектировщика или заказчика, который выбирает горелку не по рекламе, а по реальным условиям объекта.
Итоговый вывод
Делать категоричный вывод «одна технология всегда лучше» — неправильно. Выгодный выбор зависит от профиля нагрузки, стоимости топлива, цены оборудования, уровня автоматизации и качества эксплуатации.
Если объект простой, нагрузка относительно стабильна, бюджет ограничен, а на первом месте стоят надежность и ремонтопригодность, чаще выигрывает двухступенчатая горелка. Если же котельная длительно работает на переменных нагрузках, важны плавное регулирование, снижение цикличности и точное управление, обычно оправдана модулирующая горелка.
