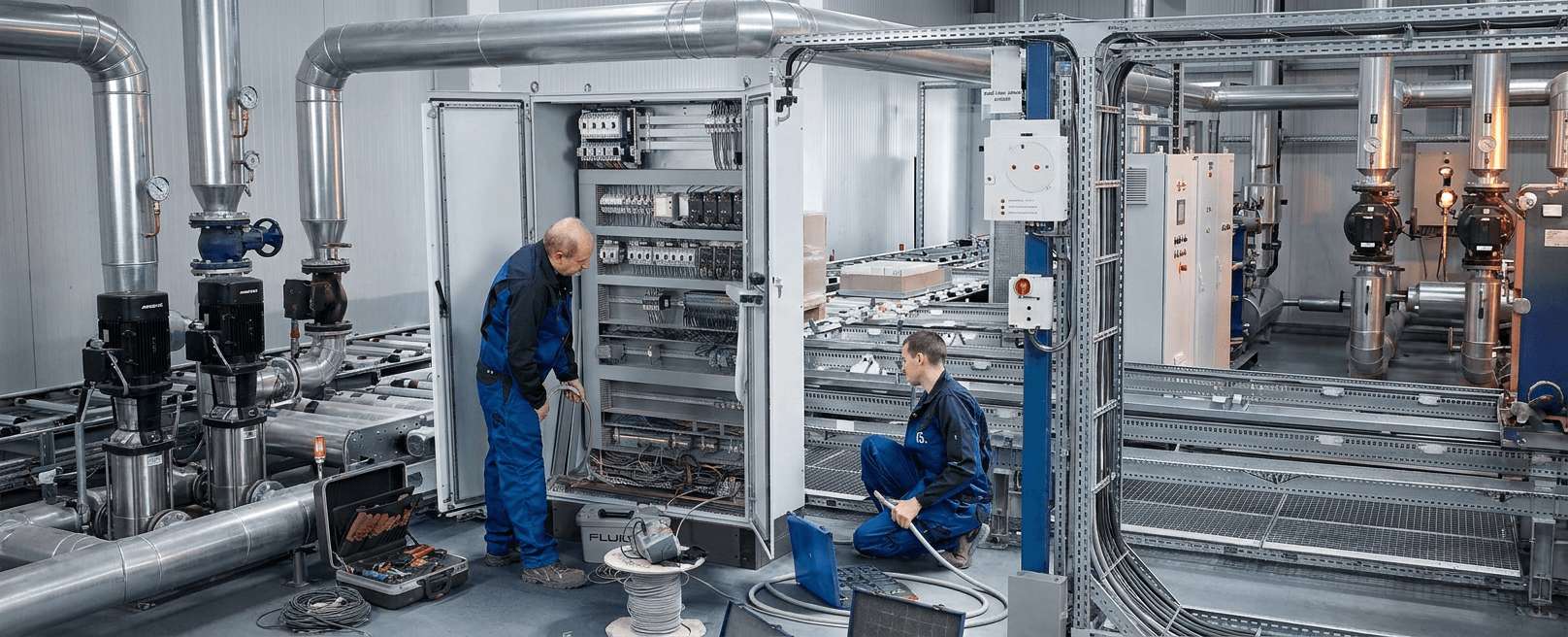

Частые ошибки в электротехнической части проекта котельной

Промышленная котельная представляет собой взаимосвязанную систему. Сбой в одном электроприёмнике может привести к остановке технологической линии или срабатыванию защит всего объекта.

Ошибки в проектировании часто становятся заметны не на стадии выпуска документации, а значительно позже — при монтаже, пусконаладке или первых испытаниях под нагрузкой.

Именно тогда выясняется, что фактическая мощность оборудования выше расчётной, резервный ввод не обеспечивает требуемый режим, кабельные трассы невозможно проложить без пересечения с трубопроводами, а шкаф автоматики не рассчитан на реальные условия эксплуатации.

Поэтому проектирование электроснабжения котельной должно выполняться не изолированно, а во взаимосвязи с технологическими, строительными, архитектурными решениями, разделами ОВ, АТХ, КИПиА и требованиями промышленной безопасности.

Почему электроснабжение котельной требует отдельного подхода

Промышленная котельная отличается от большинства общепромышленных объектов тем, что её электрическая система обслуживает оборудование с разными режимами работы, требованиями к надёжности и последствиями отказа.

К основным электроприёмникам относятся:

• сетевые, циркуляционные, подпиточные и питательные насосы;
• насосы систем химводоподготовки;
• горелочные устройства и системы розжига;
• вентиляторы подачи воздуха;
• дымососы и системы удаления дымовых газов;
• запорная и регулирующая арматура с электроприводами;
• компрессорное оборудование;
• установки водоподготовки и дозирования реагентов;
• шкафы автоматики, контроллеры, панели оператора и серверное оборудование;
• системы загазованности, пожарной сигнализации и противоаварийной защиты;
• рабочее, аварийное и эвакуационное освещение;
• отопление, вентиляция и противодымная защита помещений.

Для каждого потребителя могут отличаться режим работы, пусковые токи, требования к резервированию и допустимая продолжительность перерыва питания.

Типовые ошибки в электротехнической части проекта

1. Неполное или формальное определение электрических нагрузок

Одна из наиболее распространённых ошибок — расчёт мощности по укрупнённым значениям из технического задания или по данным предварительного опросного листа.

Такой подход допустим только на ранней стадии, когда необходимо оценить принципиальную возможность подключения. Для рабочей документации требуется более детальная модель нагрузок.

В проекте часто не учитываются:

• пусковые токи электродвигателей;
• одновременная работа резервного и рабочего оборудования в отдельных режимах;
• нагрузка электрообогрева трубопроводов и арматуры;
• вентиляторы и дымососы, работающие с частотными преобразователями;
• шкафы автоматики и источники бесперебойного питания;
• розеточные сети для ремонтных работ;
• нагрузка систем вентиляции и кондиционирования;
• режимы промывки и регенерации оборудования ХВО;
• резервные насосы, которые должны быть готовы к запуску;
• увеличение мощности оборудования после уточнения технологической схемы.

Технологи могут передать перечень оборудования без рабочих режимов, а электротехнический раздел принимает номинальную мощность как расчётную. В результате вводное устройство, трансформатор или дизель-генератор выбираются с недостаточным запасом либо необоснованно увеличиваются.

Последствия проявляются по-разному: от просадки напряжения при пуске двигателя до перегрузки питающей линии и невозможности обеспечить требуемый режим при аварийном переключении.

2. Неправильный выбор категории надёжности и схемы питания

Формальная запись о категории надёжности без анализа технологического процесса часто приводит к последующим переделкам.

Важно определить не только категорию конкретной нагрузки, но и способ обеспечения надёжности: второй независимый источник, секционирование шин, автоматический ввод резерва, локальный источник питания или сочетание этих решений.

Типовая ошибка — питание всех электроприёмников от одного ввода с установкой АВР, который не способен решить исходную проблему.

Автоматический ввод резерва не заменяет независимость источников, если оба ввода проходят по одной кабельной трассе, приходят от одной секции распределительного устройства или питаются от одного трансформатора.

На стадии проектирования необходимо:

• установить перечень ответственных электроприёмников;
• определить допустимую продолжительность перерыва питания;
• проверить независимость источников;
• определить нагрузки, отключаемые при аварийном режиме;
• согласовать алгоритм АВР с технологией и автоматикой;
• проверить совместимость резервного источника с режимами пуска двигателей.

3. Недостаточно проработанное резервирование

Резервирование часто сводят к обозначению резервного насоса на технологической схеме. Однако наличие второго агрегата ещё не означает, что система действительно резервирована.

Необходимо проверить:

• от какого щита питается резервный насос;
• имеет ли он отдельную кабельную линию;
• способен ли резервный источник запустить его;
• предусмотрено ли автоматическое включение;
• передаются ли сигналы аварии и готовности в систему управления;
• не отключается ли резервный агрегат общей защитой при неисправности рабочего;
• рассчитаны ли кабель, автомат и пусковая аппаратура на переходный режим.

4. Ошибки в выборе кабелей и способов прокладки

Сечение кабеля нельзя выбирать только по длительно допустимому току. Необходимо учитывать падение напряжения, условия прокладки, групповые коэффициенты, температуру окружающей среды, механическую защиту, пожарные требования и устойчивость к токам короткого замыкания.

Распространённые ошибки:

• отсутствие проверки падения напряжения на удалённых двигателях;
• использование коэффициентов, не соответствующих загрузке лотков;
• игнорирование нагрева в закрытых коробах и вертикальных шахтах;
• прокладка силовых и слаботочных линий без необходимого разделения;
• отсутствие учёта резервных кабелей;
• неправильный выбор кабеля для помещений с повышенной влажностью или агрессивной средой;
• прокладка линий через зоны обслуживания оборудования;
• отсутствие запаса по трассам для будущих потребителей.

На практике проблемы часто связаны не с самим кабелем, а с невозможностью его физически проложить. После выпуска проекта выясняется, что лоток занят трубопроводом, кабельный ввод шкафа направлен в стену, а радиус изгиба не позволяет выполнить монтаж.

Поэтому трассы необходимо проверять совместно с архитектурно-строительной частью, технологией, ОВ и трубопроводными решениями.

5. Некорректный выбор щитов, РУ и шкафов управления

Подбор щита по суммарному номинальному току вводного аппарата без анализа состава нагрузки приводит к проблемам уже при монтаже.

В шкафу может не хватить места для пускателей, преобразователей частоты, устройств защиты, клемм и дополнительных модулей автоматики.

При выборе оборудования следует оценивать:

• расчётный и перспективный ток;
• токи короткого замыкания в точке установки;
• внутреннее разделение и степень защиты оболочки;
• способ ввода и вывода кабелей;
• условия охлаждения;
• наличие частотных преобразователей и их тепловыделение;
• доступность обслуживания;
• необходимость установки АВР или ИБП;
• совместимость с системой диспетчеризации;
• требования к взрывозащите.

6. Ошибки в расчётах токов короткого замыкания, защит и селективности

Ошибки в расчётах токов короткого замыкания влияют на выбор автоматических выключателей, отключающую способность аппаратов, стойкость шин, уставки защит и селективность между уровнями распределения.

Нередко проект содержит номиналы автоматов, но не содержит убедительного обоснования их согласования. При аварии отключается не ближайший к повреждению аппарат, а вводной автомат. Это обесточивает значительную часть котельной.

Необходимо проверить:

• максимальные и минимальные токи короткого замыкания;
• чувствительность защит к удалённым повреждениям;
• селективность между вводными, секционными и отходящими аппаратами;
• координацию автоматов с пусковыми токами двигателей;
• защиту кабелей от перегрузки и короткого замыкания;
• уставки защит при работе от основного и резервного источника;
• влияние частотных преобразователей и ИБП.

7. Недостаточное внимание к заземлению, уравниванию потенциалов и молниезащите

Заземление в котельной должно рассматриваться как часть общей системы безопасности, а не как отдельная графическая схема с условным обозначением контура.

В здании присутствуют металлические трубопроводы, корпуса насосов, котлов, шкафов, воздуховоды, кабельные конструкции и другие проводящие элементы. Их необходимо включить в систему уравнивания потенциалов.

Типовые ошибки:

• отсутствие связи между проектами заземления и молниезащиты;
• неучёт металлических трубопроводов и строительных конструкций;
• неправильный выбор проводников защитного и функционального заземления;
• отсутствие проверки непрерывности защитных цепей;
• размещение оборудования автоматики без учёта электромагнитной совместимости;
• формальное описание защиты от импульсных перенапряжений.

8. Недооценка требований к питанию автоматики и систем безопасности

Автоматика котельной не всегда требует большой мощности, но предъявляет повышенные требования к качеству питания. Кратковременная просадка напряжения может привести к перезапуску контроллера, потере связи, закрытию газовой арматуры и остановке котельной.

В проекте необходимо определить:

• какие цепи питаются от ИБП;
• какое время автономной работы требуется;
• какие потребители подключаются к резервируемой шине;
• как обеспечивается питание АСУ ТП, серверов и сетевого оборудования;
• какие сигналы должны сохраняться при исчезновении питания;
• как реализуется корректное завершение работы оборудования;
• какие цепи должны оставаться активными при пожаре или аварийном отключении.

9. Несогласованность электротехнических решений со смежными разделами

Большинство дорогостоящих ошибок возникает на стыках разделов. Электротехническая часть может быть выполнена корректно сама по себе, но оказаться непригодной для реализации в составе всего объекта.

Наиболее частые несоответствия:

• в технологической схеме указано оборудование, отсутствующее в ведомости нагрузок;
• мощность двигателя не совпадает с данными производителя;
• шкаф автоматики показан в одном помещении, а кабельные вводы предусмотрены с другой стороны;
• для вентилятора требуется частотное регулирование, но предусмотрен прямой пуск;
• трубопроводы пересекают кабельные лотки и зоны обслуживания;
• в архитектурной части не предусмотрены проёмы и закладные;
• система диспетчеризации ожидает одни сигналы, а шкаф управления формирует другие;
• аварийная вентиляция не включена в перечень резервируемых нагрузок;
• отсутствуют места для счётчиков, трансформаторов тока и устройств контроля качества электроэнергии.

10. Ошибки в размещении оборудования и кабельных трасс

Даже правильно рассчитанная система может оказаться неудобной или небезопасной в эксплуатации.

Проблемные решения включают:

• установку шкафов в зоне возможного протекания воды или выхода пара;
• отсутствие доступа к задним или боковым вводам;
• размещение оборудования рядом с горячими поверхностями;
• прокладку кабелей в местах воздействия вибрации;
• отсутствие защиты от механических повреждений;
• совместную прокладку цепей без функционального разделения;
• недостаточный радиус поворота лотков;
• отсутствие маркировки и идентификации кабелей.

Для котельных с плотной компоновкой оборудования полезна трёхмерная координация или совместная проверка разрезов и монтажных зон.

11. Игнорирование условий эксплуатации

Котельная — объект с повышенными температурами, влажностью, вибрацией, локальными загрязнениями и возможным воздействием химически активных веществ.

Нужно учитывать:

• температуру в помещении и возле теплогенерирующего оборудования;
• образование конденсата;
• воздействие пара и воды при промывке;
• наличие химических реагентов в зоне ХВО;
• вибрацию насосов, вентиляторов и дымососов;
• запылённость;
• вероятность воздействия топлива или продуктов сгорания;
• требования к взрывоопасным зонам;
• условия наружной установки оборудования.

12. Формальный подход к нормативным требованиям

Нормативные требования нельзя воспринимать только как перечень обязательных обозначений на чертежах. Для промышленной котельной важна не только формальная полнота документации, но и доказуемость принятых решений.

Проектировщик должен иметь возможность обосновать:

• выбранную категорию надёжности;
• состав резервируемых нагрузок;
• параметры вводных и защитных аппаратов;
• сечения кабелей;
• решения по заземлению;
• разделение силовых и информационных цепей;
• размещение оборудования;
• огнестойкость проходок;
• применяемые средства защиты от перенапряжений.

Наиболее критичные последствия проектных ошибок

Ошибки в электротехнической части проекта редко ограничиваются одним разделом. Они создают цепочку последствий:

• срыв сроков строительства из-за невозможности выполнить трассы или установить оборудование;
• переделка проектной и рабочей документации после получения уточнённых данных;
• удорожание кабельной продукции, щитов и трансформаторного оборудования;
• замена уже закупленного оборудования из-за несоответствия токам короткого замыкания или условиям эксплуатации;
• проблемы при экспертизе и согласованиях;
• задержка пусконаладки из-за несогласованных сигналов и алгоритмов;
• невозможность провести комплексное опробование от резервного источника;
• аварийные остановы котельной из-за отключения одного потребителя;
• снижение ресурса двигателей и коммутационной аппаратуры;
• риски электротравм, пожара и нарушения промышленной безопасности.

Как избежать проблем на стадии проектирования

Организовать качественный сбор исходных данных

До начала детального проектирования необходимо согласовать:

• состав технологического оборудования;
• рабочие и аварийные режимы;
• данные по двигателям и шкафам управления;
• требования к автоматике и диспетчеризации;
• параметры внешнего источника питания;
• требования сетевой организации;
• состав потребителей первой необходимости;
• необходимость дизель-генератора или другого автономного источника;
• условия размещения электрооборудования;
• перспективное расширение котельной.

Если часть данных неизвестна, это должно быть явно зафиксировано. Нельзя заменять отсутствующие сведения номинальными значениями без указания допущений и последующей проверки.

Проверять проект по сценариям

Полезно рассматривать не только штатную работу, но и следующие сценарии:

1. отключение одного рабочего насоса;
2. переход на резервный ввод;
3. пуск наиболее мощного двигателя;
4. короткое замыкание на удалённой линии;
5. потеря связи с системой управления;
6. отключение внешнего питания;
7. работа от автономного источника;
8. одновременное включение нескольких механизмов после восстановления питания;
9. аварийное отключение подачи топлива;
10. пожарный или противоаварийный режим.

Такой анализ позволяет выявить ошибки, которые не видны в таблице установленных мощностей.

Выполнять междисциплинарную проверку

Перед выпуском документации необходимо провести совместную проверку с технологами, КИПиА, АТХ, ОВ, строителями и специалистами по автоматизации.

Минимальный набор вопросов:

• где фактически расположен каждый шкаф;
• каким путём проходит кабель;
• кто формирует и принимает каждый аварийный сигнал;
• какой потребитель включается при отказе рабочего агрегата;
• какие нагрузки сохраняются при аварийном режиме;
• куда выводятся кабельные проходки;
• кто отвечает за огнезаделку и маркировку;
• как выполняется обслуживание оборудования без остановки соседних систем.

Практический чек-лист перед выпуском документации

Вопросы заказчику на ранней стадии

Итог

Электротехническая часть проекта промышленной котельной должна рассматриваться как связующее звено между источником питания, технологическим оборудованием, автоматикой и системами безопасности.

Ошибка в одном элементе — например, в расчётной нагрузке или схеме резервирования — может проявиться в другом: при пуске насоса, работе АВР, наладке контроллера или приёмочных испытаниях.

Качественное проектирование промышленной котельной начинается не с выбора автомата или сечения кабеля, а с анализа технологических режимов и последствий отказа каждого потребителя.

Только после этого можно обоснованно определить категорию надёжности, структуру распределения, резервирование, защиту и состав кабельных трасс.
