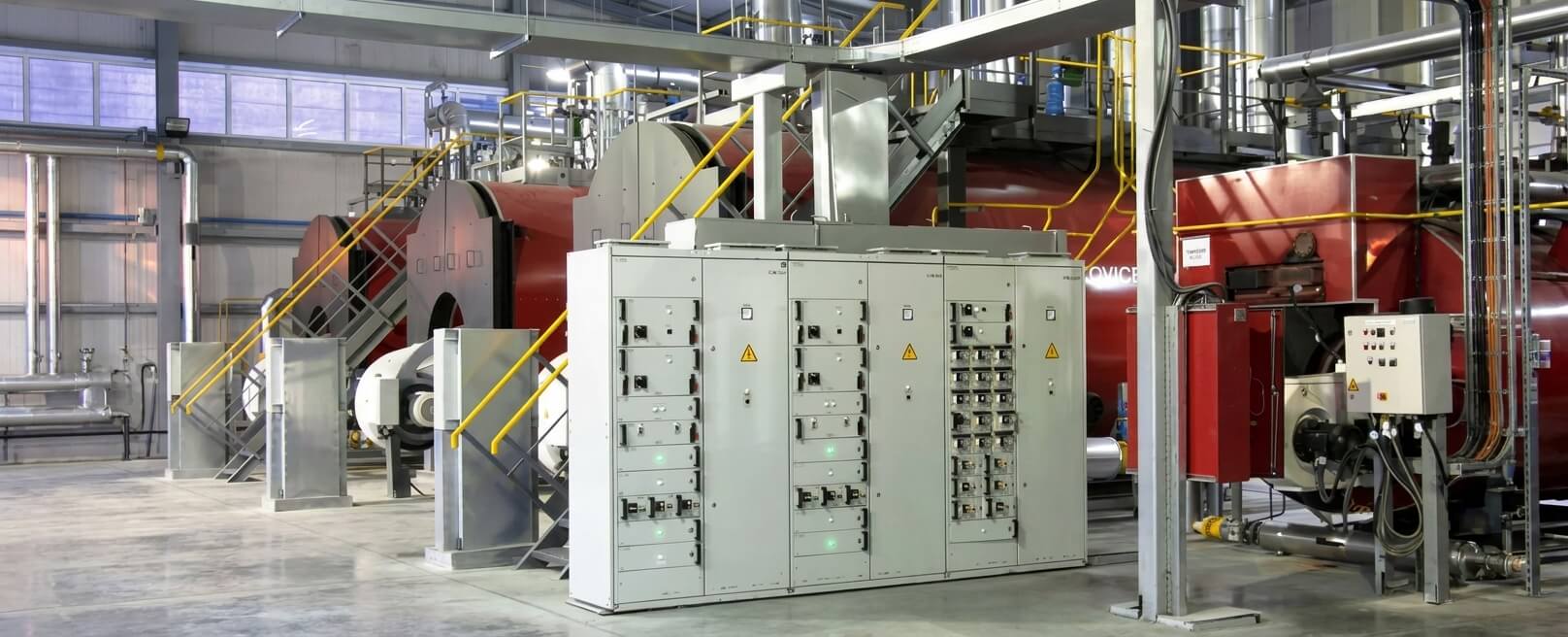

Электроснабжение котельной — это не вспомогательный раздел проекта, а одна из основ ее устойчивой и безопасной работы. Ошибки на стадии выбора схемы питания, расчета нагрузок или резервирования приводят не только к сбоям оборудования, но и к рискам остановки технологического процесса, нарушениям промышленной безопасности и дорогим доработкам после ввода объекта.
Почему электроснабжение котельной требует отдельного инженерного внимания
Промышленная котельная относится к объектам, где надежность питания напрямую влияет на непрерывность теплоснабжения, пароснабжения, безопасность персонала и сохранность оборудования. Для паровых и водогрейных котельных последствия кратковременного пропадания напряжения могут быть разными, но в обоих случаях они существенны.
Остановка насосов, отключение дымососов и дутьевых вентиляторов, потеря управления горелками, сбой автоматики безопасности, остановка химводоподготовки, нарушение диспетчеризации.
Именно поэтому проектирование электроснабжения котельной нельзя рассматривать в отрыве от технологической схемы, автоматизации и эксплуатационных режимов. На практике устойчивость объекта определяется не только доступной мощностью от внешней сети, но и тем, насколько грамотно увязаны состав электроприемников, категории надежности, логика резервирования, пусковые режимы, селективность защит, питание КИПиА и систем безопасности.
Электроснабжение котельной — это не просто подбор кабелей и автоматов. Это часть технологической безопасности объекта, которая должна проектироваться совместно с разделами технологии и автоматизации.
Какие исходные данные нужны для проектирования
Качественное проектирование электроснабжения котельной начинается не с выбора кабеля или щита, а со сбора исходных данных. Если на этом этапе информация неполная, дальше ошибки будут накапливаться по всей электротехнической части.
Тип котельной и режим работы
В первую очередь важно определить, какая именно котельная проектируется: паровая, водогрейная или комбинированная. Для паровой котельной обычно выше требования к устойчивости питания оборудования, связанного с горением, деаэрацией, питательными насосами и системами управления. Для водогрейной котельной критичны циркуляционные насосы, подпитка, работа автоматики и поддержание заданных параметров теплоносителя.
постоянная круглогодичная работа;
сезонная работа;
пиковый или резервный режим;
каскадная работа нескольких котлов;
автоматический запуск резервного оборудования;
требования к непрерывности технологического процесса.
Состав оборудования и установленная мощность
На этапе технического задания и предпроектной проработки необходимо получить полный перечень электроприемников с разбивкой по мощностям, режимам и приоритетам. Недостаточно знать суммарную установленную мощность объекта — нужно видеть структуру нагрузки.
сетевые, подпиточные, циркуляционные и питательные насосы;
дымососы, дутьевые вентиляторы, вентиляторы наддува;
оборудование топливоподачи;
системы химводоподготовки;
электрические приводы арматуры;
КИПиА, контроллеры, панели операторов;
рабочее и аварийное освещение;
системы охранной и пожарной сигнализации;
связь, диспетчеризация и удаленный мониторинг;
обогрев шкафов, трасс и наружного оборудования.
Внешние сети и условия площадки
Для выбора схемы электроснабжения котельной нужно заранее понимать доступную мощность от сетевой организации, количество возможных вводов, удаленность точки присоединения, напряжение питания и ограничения по условиям подключения.
влажность и температура;
запыленность;
агрессивная среда;
взрывоопасные или пожароопасные зоны;
состояние существующих кабельных трасс при реконструкции;
состояние РУ, трансформаторов и заземляющего устройства.
Какие потребители в котельной являются ключевыми
С инженерной точки зрения не все потребители в котельной одинаково важны. При расчете и резервировании их следует разделять не только по мощности, но и по последствиям отключения.
Технологически критичные нагрузки
- насосы, обеспечивающие циркуляцию, подпитку или подачу питательной воды;
- дымососы и дутьевые вентиляторы;
- горелочные устройства и их системы управления;
- шкафы автоматики котлов;
- системы аварийной защиты и сигнализации;
- оборудование, необходимое для контролируемого останова.
Вспомогательные и сервисные нагрузки
- рабочее освещение;
- бытовые и хозяйственные цепи;
- часть оборудования водоподготовки, если допустим кратковременный перерыв;
- вентиляция неответственных помещений;
- административные нагрузки.
Категорию надежности для технологически критичных потребителей нужно определять в увязке с технологией, а не по формальному принципу.

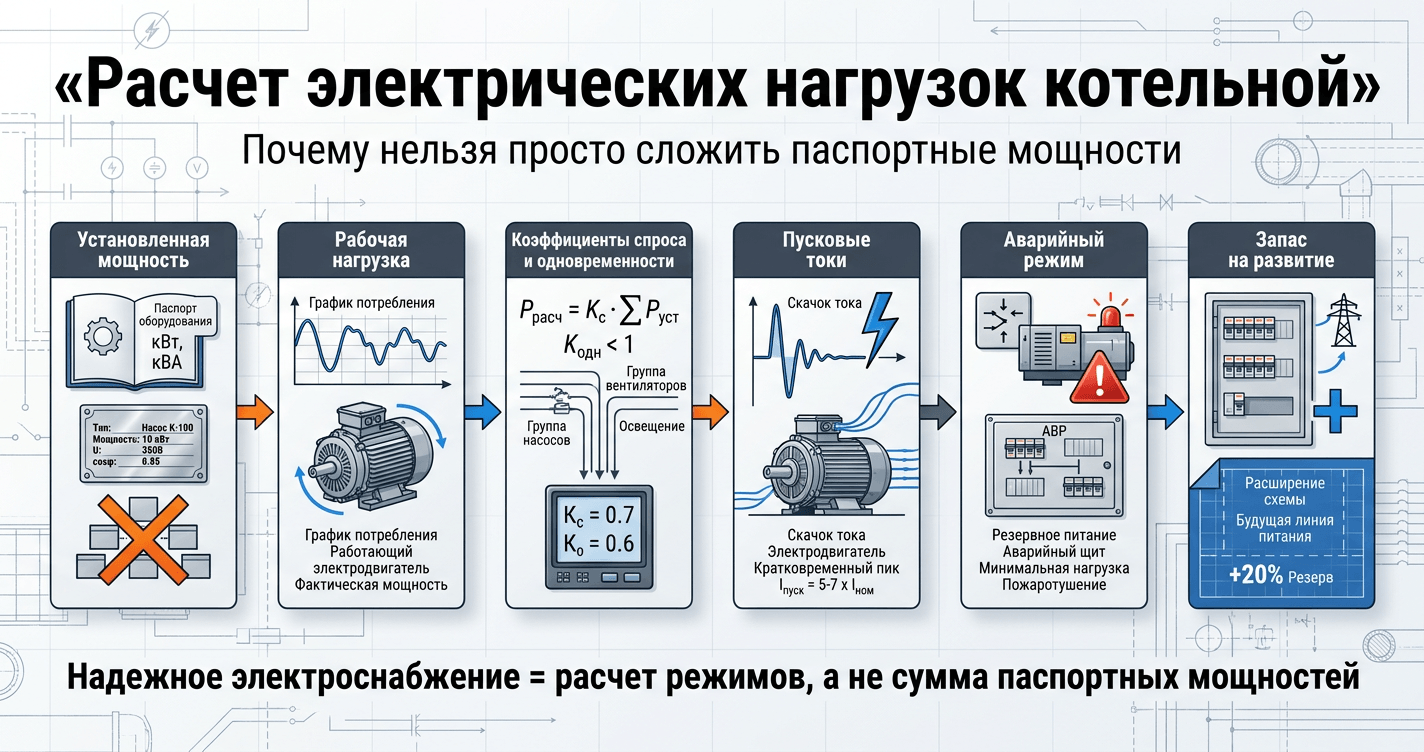

Расчет электрических нагрузок: где чаще всего ошибаются
Расчет электрических нагрузок — один из ключевых этапов, от которого зависят выбор трансформатора, сечения кабелей, аппаратов защиты, схемы распределения и стоимость всего проекта.
Если просто суммировать все паспортные мощности, проект получится либо избыточно дорогим, либо, наоборот, недостаточно устойчивым при реальной эксплуатации.
реальная структура работы оборудования;
коэффициенты спроса;
коэффициенты одновременности;
цикличность включения;
сезонные режимы;
аварийные сценарии;
перспектива развития объекта;
пусковые режимы электродвигателей.
Для котельных это особенно важно, потому что значительная часть нагрузки представлена электродвигателями. Насосы, дымососы и вентиляторы создают серьезные пусковые токи, которые влияют на выбор коммутационной аппаратуры, просадку напряжения, устойчивость работы автоматики и необходимость применения устройств плавного пуска или частотных преобразователей.
Резерв нужен, но он должен быть инженерно обоснован. Его закладывают на возможное расширение котельной, замену оборудования на более мощное, подключение дополнительной автоматики и изменение режимов эксплуатации.
Категория надежности электроснабжения: определять по последствиям отказа
Категория надежности электроснабжения для котельной должна определяться не формально по названию объекта, а по реальным последствиям отключения отдельных систем. В одной и той же котельной разные группы электроприемников могут иметь разные требования к непрерывности питания.
Какие потребители требуют особого подхода
системы, остановка которых ведет к аварийному отключению котлов;
цепи для безопасного завершения технологического процесса;
оборудование для предотвращения перегрева, превышения давления или потери тяги;
автоматика безопасности и диспетчеризация;
аварийное освещение;
системы оповещения.

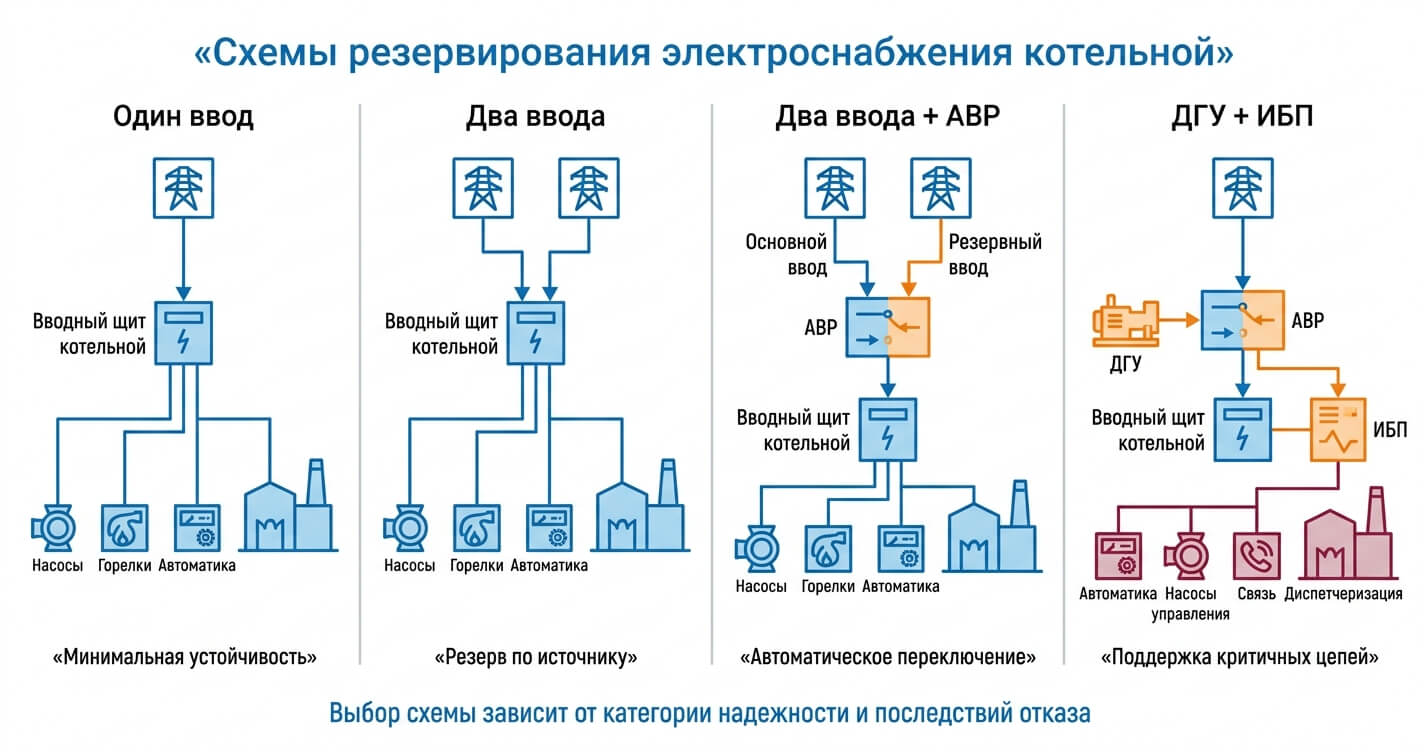

Когда нужен резервный ввод?
Резервный ввод применяют, когда есть техническая возможность питания от независимого источника, критично быстрое восстановление энергоснабжения и объект должен сохранять работоспособность без длительного простоя.
Когда требуется дизель-генераторная установка?
ДГУ нужна, когда внешняя сеть недостаточно надежна, требуется автономная работа при потере обоих вводов или необходимо поддерживать работу ключевых систем в течение заданного времени.
Когда применять ИБП?
ИБП используют, когда недопустим даже кратковременный провал питания: для контроллеров, серверов диспетчеризации, шкафов связи, некоторых систем КИПиА и цепей автоматики безопасности.
На практике лучшие результаты дает комбинированная схема: резервирование по вводу для силовой части и ИБП для чувствительной автоматики.

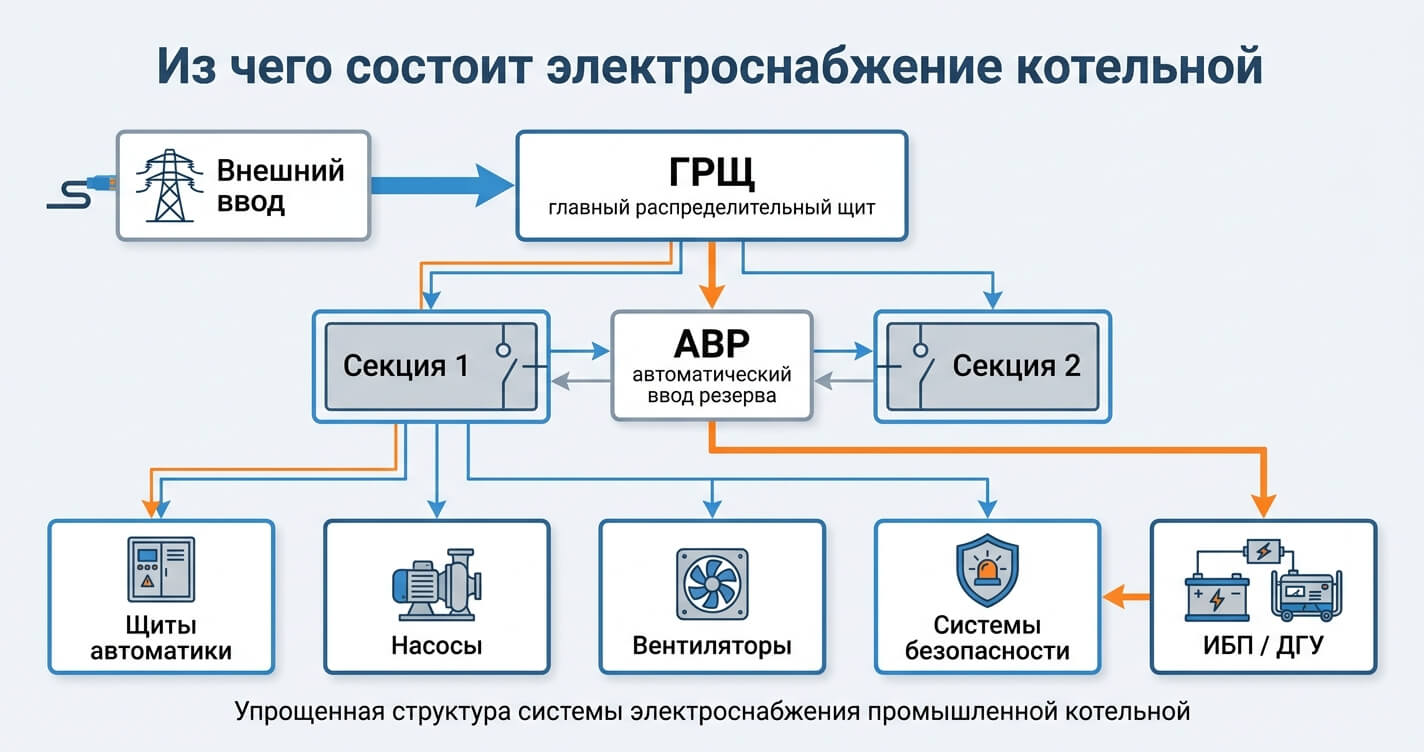

Выбор схемы электроснабжения котельной
Схема должна быть не только надежной, но и понятной в эксплуатации. Сложная архитектура без явной необходимости часто ухудшает ремонтопригодность и повышает риск ошибок персонала.
Что обычно предусматривают для промышленной котельной
- два ввода с секционированием шин;
- автоматический ввод резерва;
- выделение отдельных секций для критичных нагрузок;
- локализацию отказа без отключения всей котельной;
- сохранение питания наиболее важных потребителей.
Что важно распределить по щитам и секциям
- какие нагрузки подключаются к ГРЩ;
- какие нагрузки выносятся на локальные щиты;
- какие шкафы получают питание по независимым линиям;
- как выполняется секционирование технологических зон;
- как отделяются цепи автоматики от тяжелых силовых нагрузок.
Если селективность не проработана, при локальной аварии отключается не один механизм, а целый участок котельной. Поэтому уже на стадии проекта нужно обеспечить согласование вводных аппаратов, секционных выключателей, отходящих линий, моторных защит, защит преобразователей частоты и шкафов управления.
Безопасность: что нельзя упускать в электротехнической части
система заземления;
главная и дополнительная система уравнивания потенциалов;
защита чувствительной автоматики от импульсных перенапряжений;
молниезащита здания и наружных конструкций;
учет металлических трубопроводов и насосных групп;
защита шкафов автоматики, мачт, наружных датчиков и удаленных механизмов.
Для разных помещений котельной требования отличаются. Необходимо учитывать повышенную влажность, температуру, пыль, вибрацию, возможность попадания конденсата и пожарную опасность отдельных участков. От этого зависят степень защиты оболочек, климатическое исполнение, способ прокладки кабелей, выбор кабельных конструкций и требования к шкафам.
Связь электроснабжения с автоматизацией котельной
Сегодня промышленная котельная практически всегда работает в тесной связке с автоматизацией. Поэтому проектирование электроснабжения котельной должно идти параллельно с разработкой АСУ ТП, а не после нее.
какие шкафы автоматики требуют бесперебойного питания;
какие датчики и исполнительные механизмы критичны для безопасного режима;
как разделяются силовые и слаботочные трассы;
как защищаются цепи связи и управления от помех;
какие сценарии предусмотрены при полном исчезновении питания;
какие сценарии предусмотрены при частичном исчезновении питания.
Если электротехническая часть не увязана с автоматизацией, котельная может быть формально запитана, но не готова к устойчивой работе в аварийных или переходных режимах.
Типичные ошибки при проектировании
Наиболее распространенные ошибки
категория надежности назначена без анализа технологических рисков;
расчет нагрузок выполнен без учета пусковых токов;
не предусмотрен запас для расширения или модернизации;
отсутствует разделение критичных и некритичных потребителей;
резервирование есть на бумаге, но не работает в реальной логике управления;
не согласованы решения технологов, электриков и специалистов по автоматизации;
не проработано питание систем безопасности, диспетчеризации и аварийного освещения;
селективность защит не подтверждена расчетом и настройками;
игнорируются условия среды и требования к исполнению оборудования.
Практические рекомендации для проектировщика и заказчика
Что предусмотреть на стадии технического задания?
- состав котельного оборудования;
- перечень критичных электроприемников;
- допустимое время перерыва питания для разных систем;
- требования к резервированию;
- наличие ДГУ, ИБП и АВР;
- возможность будущего расширения;
- требования к диспетчеризации и удаленному мониторингу.
Как организовать взаимодействие разделов проекта?
- использовать единый перечень электроприемников;
- согласовать матрицу режимов работы;
- описать общие аварийные сценарии;
- принять единые принципы резервирования и приоритезации нагрузок;
- разрабатывать технологическую, электротехническую и автоматизационную части совместно.
Как снизить риски отказов?
- заранее проверить доступную мощность и условия подключения;
- смоделировать нормальные и аварийные режимы;
- предусмотреть отдельное питание критичной автоматики;
- проверить пусковые режимы крупных двигателей;
- резервировать не только источник, но и цепи управления;
- проанализировать удобство эксплуатации и обслуживания щитов.
Краткая памятка по проектированию электроснабжения котельной
Что обязательно учесть
- состав электроприемников и их приоритетность;
- категории надежности по последствиям отказа;
- пусковые токи насосов, вентиляторов и дымососов;
- резервный ввод, ДГУ, ИБП и АВР;
- селективность защит и удобство эксплуатации.
Что особенно критично
- питание автоматики безопасности;
- работа насосных групп и горелочных устройств;
- аварийное освещение и оповещение;
- диспетчеризация и удаленный мониторинг;
- согласование электротехнической части с АСУ ТП.
Заключение
Проектирование электроснабжения котельной — это не просто подбор кабелей и автоматов, а комплексная инженерная задача на стыке технологии, электротехники, автоматизации и промышленной безопасности. Для паровых и водогрейных котельных ключевыми факторами остаются корректный расчет электрических нагрузок, обоснованная категория надежности электроснабжения, продуманное резервное электроснабжение котельной и согласованность всех проектных разделов.
Чем раньше в проекте определены критичные потребители, сценарии отказов и требования к бесперебойной работе, тем выше шанс получить не только формально соответствующую нормам, но и реально устойчивую промышленную котельную.
