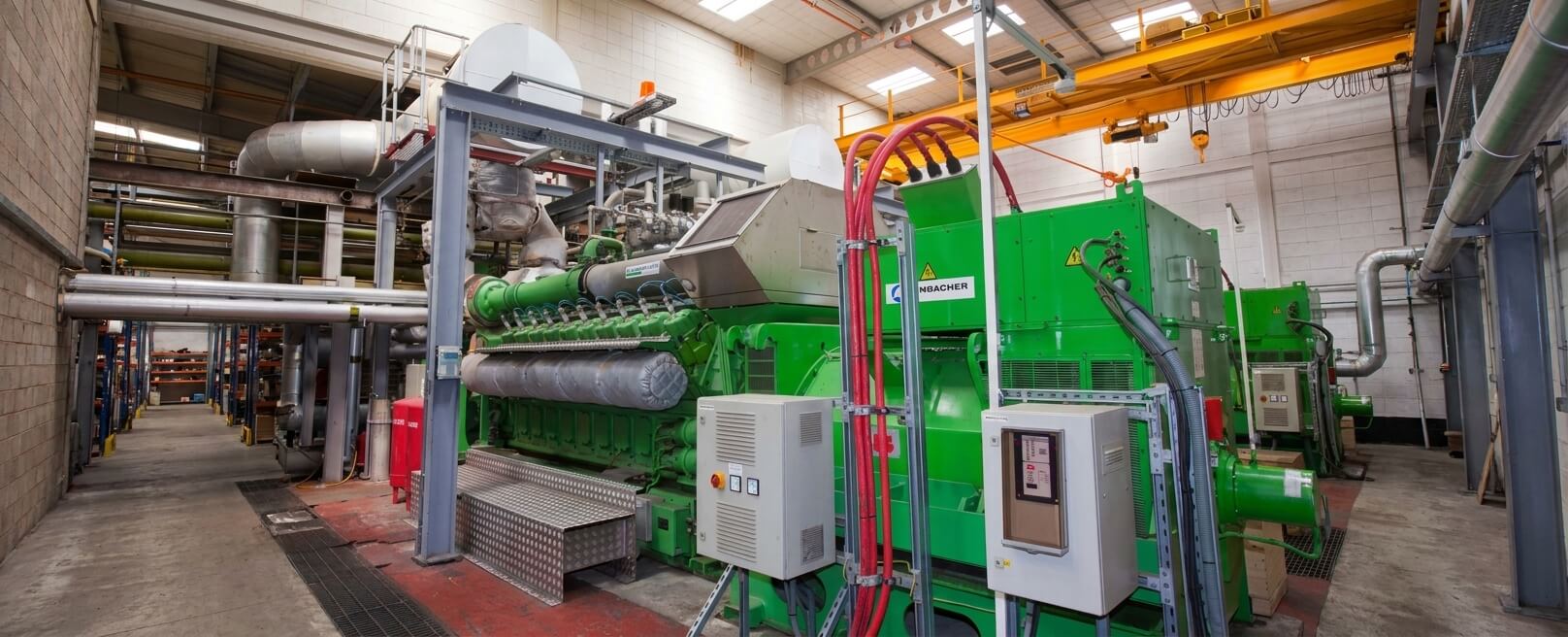

Если объект имеет два сетевых ввода, схема становится заметно гибче, но вместе с тем — существенно сложнее с точки зрения режимов, релейной защиты, автоматики и диспетчерской логики.
Именно поэтому параллельная работа ГПУ с сетью по двум вводам требует не просто установки генератора на существующие шины, а полноценной инженерной проработки всех нормальных, ремонтных и аварийных состояний.
Ошибка в такой схеме чаще проявляется не на однолинейной схеме, а в переходных режимах: при пропадании одного ввода, возврате сети, работе секционного выключателя или ограничении перетока мощности.
- что означает параллельная работа ГПУ с сетью по двум вводам;
- когда применяется такая схема;
- какие режимы работы нужно учитывать;
- почему два ввода сложнее одного;
- какие функции автоматики и РЗА критически важны;
- какие ошибки чаще всего встречаются;
- что предусмотреть на стадии проекта.
Что означает параллельная работа ГПУ с внешней сетью по двум вводам
Под такой схемой обычно понимают работу собственной генерации объекта совместно с внешней электрической сетью в узле электроснабжения, где предусмотрены два независимых или условно независимых сетевых ввода.
Важно разделять несколько понятий:
- два ввода — это не автоматически параллельная работа генерации с сетью;
- резервирование по двум вводам означает наличие альтернативных источников внешнего питания;
- параллельная работа ГПУ с сетью означает одновременную работу генератора и сети на общую нагрузку;
- островной режим ГПУ — это питание части или всего объекта без участия внешней сети;
- работа без выдачи мощности во внешнюю сеть — это отдельный алгоритм, когда генерация покрывает собственное потребление, но экспорт за границу балансовой принадлежности запрещён или ограничен.
- два ввода питают разные секции шин;
- два ввода заведены на секции, связанные секционным выключателем;
- ГПУ работает только на одну секцию;
- ГПУ может работать на обе секции при замкнутом секционном выключателе;
- схема допускает как раздельную, так и объединённую работу секций.
Именно положение секционного выключателя и допустимость параллели между двумя внешними вводами через шины объекта во многом определяют архитектуру защит и автоматики.
Когда такая схема применяется
Схема с двумя внешними вводами и собственной генерацией востребована там, где простое резервирование уже недостаточно.
Типовые объекты
- промышленные предприятия высокой категории надёжности;
- энергоцентры на действующих производственных площадках;
- мини-ТЭЦ с электрической и тепловой нагрузкой;
- объекты непрерывного цикла, чувствительные к провалам напряжения и отключениям;
- площадки, где важно снизить закупку электроэнергии и мощности из сети.
Такое решение выбирают, когда нужно:
- покрывать базовую электрическую нагрузку собственной генерацией;
- сохранять питание критичных потребителей при отказе одного из вводов;
- гибко перераспределять нагрузку между секциями;
- проводить ремонт одного ввода без полной потери надёжности;
- повысить устойчивость энергоснабжения и технологического процесса.
Типовая архитектура схемы
В состав такой системы обычно входят:
- ГПУ с генератором;
- генераторный выключатель;
- распределительное устройство с двумя вводными ячейками;
- две секции шин;
- секционный выключатель;
- трансформаторы, если схема реализована не на генераторном напряжении;
- устройства синхронизации;
- РЗА;
- АСУ ТП или SCADA;
- системы технического и коммерческого учёта;
- контроллеры управления мощностью, частотой и напряжением.
Логика работы сильно зависит от конфигурации.
Если секции работают раздельно, то каждая секция имеет более понятный режим питания, проще обеспечить селективность и ограничить нежелательные перетоки.
Если секционный выключатель замкнут, объект фактически формирует общий узел, в котором внешняя сеть, два ввода и ГПУ начинают влиять друг на друга по токам короткого замыкания, потокам мощности и условиям синхронизации.
Если ГПУ одна и подключена к одной секции, то при замкнутом секционном выключателе она может частично подпитывать нагрузку соседней секции.
Если ГПУ несколько, появляется возможность группового регулирования активной и реактивной мощности, но возрастает сложность распределения нагрузки и координации регуляторов.
Основные режимы работы
1. Параллельная работа с одним вводом
Это сравнительно простой режим: одна внешняя линия доступна, ГПУ синхронизирована с сетью и покрывает часть нагрузки объекта.
Что происходит:
- по активной мощности ГПУ разгружает сетевой ввод;
- по реактивной мощности возможны разные стратегии: работа с фиксированным коэффициентом мощности, по заданию реактивной мощности или по поддержанию напряжения;
- автоматика контролирует отсутствие недопустимого экспорта и устойчивость режима;
- риски связаны с обратной мощностью, ошибками регулирования и некорректной работой при снижении нагрузки объекта.
2. Параллельная работа с двумя вводами
Это более сложный режим. При двух доступных вводах важно понимать, соединены ли они через шины объекта и допустима ли такая конфигурация для сетевой организации.
- активная мощность ГПУ может перераспределяться между секциями и фактически влиять на загрузку обоих вводов;
- реактивная мощность влияет на напряжение в узле и может вызвать нежелательные перетоки между источниками;
- автоматика должна учитывать положение вводных и секционного выключателей;
- возникает риск непреднамеренного перетока мощности между вводами через внутренние шины объекта.
3. Работа ГПУ на выделенную нагрузку
Иногда часть нагрузки выделяют на секцию или шины, которые в определённых условиях питаются преимущественно от ГПУ.
- активная мощность более предсказуема, если нагрузка стабильна;
- проще ограничить экспорт в сеть;
- требуется чёткая логика разделения потребителей;
- при изменении конфигурации секций режим может быстро перестать быть выделенным.
4. Островной режим при потере сети
Островной режим ГПУ — один из самых сложных сценариев, особенно если объект изначально рассчитан на работу параллельно с внешней сетью.
- ГПУ становится главным источником частоты и напряжения;
- активная мощность должна соответствовать доступной мощности двигателя и допустимой динамике наброса нагрузки;
- реактивная мощность и поддержание напряжения переходят в полностью локальную зону ответственности;
- автоматика должна быстро отделить объект от внешней сети, сохранить только допустимую нагрузку и при необходимости выполнить разгрузку или сброс части потребителей.
Если такой сценарий проектом не предусмотрен, безопаснее реализовывать не остров, а корректное отключение генерации при потере сети.
5. Переходный режим при исчезновении одного из вводов
При отказе одного ввода схема может остаться устойчивой, но только если заранее определено:
- остаётся ли секционный выключатель замкнутым;
- допускается ли питание обеих секций от оставшегося ввода и ГПУ;
- какие нагрузки должны быть сохранены;
- не превышаются ли токовые и термические пределы оборудования.
Именно в этот момент часто проявляются ошибки в матрице блокировок и несогласованность АВР, контроллера ГПУ и секционной автоматики.
6. Возврат из островного режима в параллель
Обратная синхронизация — не менее критичный процесс, чем первичное включение генератора на сеть.
- нужно проверить напряжение, частоту, чередование фаз и угол сдвига;
- подтвердить устойчивость внешней сети;
- согласовать алгоритм плавного перехода управления активной и реактивной мощностью;
- исключить ударные токи и броски момента на валу.
7. Ремонтный режим
При выводе одного ввода или одной секции в ремонт допустимые конфигурации сети обычно сокращаются.
Нередко именно ремонтные режимы оказываются наиболее опасными: объект продолжает работать, но часть защит и резервов уже недоступна.
8. Режим ограничения экспорта
Для многих объектов принципиально, чтобы мини-ТЭЦ параллельно с внешней сетью работала без выдачи мощности во внешнюю сеть.
Это требует:
- корректного выбора точки измерения;
- надёжного алгоритма ограничения активной мощности;
- учёта инерционности двигателя и регуляторов;
- блокировок на случай резкого падения собственной нагрузки.
Почему два ввода сложнее, чем один
С инженерной точки зрения основная проблема не в количестве выключателей, а в количестве возможных состояний схемы.
- меняются токи короткого замыкания в зависимости от положения вводов и секционного выключателя;
- уставки защит, приемлемые для раздельной работы секций, могут оказаться недостаточными при их объединении;
- селективность РЗА становится многовариантной;
- логика АВР, АПВ и автоматики генерации должна быть взаимоувязана;
- при наличии двух внешних источников возрастает риск перетоков мощности между ними через объект;
- антиостровная защита должна уверенно распознавать потерю сетевого влияния;
- обратная мощность и переход в моторный режим генератора становятся реальными рисками;
- регуляторы частоты и напряжения ГПУ могут конфликтовать с сетевыми устройствами;
- без координации с сетевой организацией возможны схемные ограничения, которые на этапе проекта не были учтены.
Именно поэтому работа генератора с двумя сетевыми вводами не может опираться на типовую автоматику без моделирования режимов.
Автоматика, синхронизация и РЗА
Для такой схемы критически важны следующие функции:
- синхронизация генератора с сетью;
- контроль напряжения, частоты и угла сдвига фаз;
- направленная защита мощности и защита от обратной мощности;
- минимальное и максимальное напряжение;
- минимальная и максимальная частота;
- максимальные токовые защиты;
- дифференциальные защиты, если они предусмотрены схемой и классом объекта;
- защита генератора от ненормальных режимов;
- антиостровная логика;
- контроль положения выключателей и разрешённых конфигураций схемы;
- алгоритмы разгрузки и сброса нагрузки;
- ограничение экспорта мощности в сеть.
Состав РЗА мини-ТЭЦ всегда зависит от напряжения, мощности генерации, точки присоединения, требований сетевой организации и принятых проектных решений.
Ошибкой является как чрезмерное упрощение, так и механическое копирование защит с другого объекта без проверки конкретной схемы.
Практические сценарии
Сценарий 1. Нормальная работа
Оба ввода доступны, секции работают в штатной конфигурации, ГПУ покрывает базовую нагрузку.
Последовательность:
- Внешняя сеть стабильно питает объект.
- ГПУ синхронизируется и включается в параллель.
- Контроллер поднимает активную мощность до заданного уровня.
- Реактивная мощность регулируется по принятому алгоритму.
На что смотрит персонал:
- отсутствие экспорта;
- загрузка вводов;
- устойчивость напряжения по секциям;
- положение секционного выключателя.
Сценарий 2. Отказ одного ввода
Один сетевой ввод отключается по аварии или внешнему событию.
Автоматика должна:
- определить новую допустимую конфигурацию;
- при необходимости изменить положение секционного выключателя;
- скорректировать загрузку ГПУ;
- исключить перегрузку оставшегося ввода;
- при дефиците мощности инициировать разгрузку неприоритетных потребителей.
Ключевой риск — не само отключение ввода, а несогласованный переходный процесс.
Сценарий 3. Полная потеря внешней сети
Если проект допускает островной режим ГПУ, автоматика должна:
- быстро отделить объект от внешней сети;
- подтвердить готовность ГПУ держать частоту и напряжение;
- сбросить неответственную нагрузку;
- сохранить питание критичных потребителей.
Если островной режим не предусмотрен, генерация должна быть безопасно отключена.
Сценарий 4. Возврат внешней сети
После восстановления внешнего питания система должна:
- подтвердить стабильность сети;
- подготовить условия синхронизации;
- выполнить включение в параллель без ударных воздействий;
- плавно перераспределить нагрузку между сетью и ГПУ.
Здесь наиболее частые проблемы — неправильная синхронизация и резкий перевод мощности.
Сравнение режимов
| Режим | Источник питания | Положение выключателей | Роль ГПУ | Основные риски |
|---|---|---|---|---|
| Параллель с одним вводом | 1 внешний ввод + ГПУ | Один ввод включён, секционный по схеме | Покрытие части нагрузки | Обратная мощность, нестабильное ограничение экспорта |
| Параллель с двумя вводами | 2 внешних ввода + ГПУ | Оба ввода включены, секционный разомкнут или замкнут | Снижение сетевого потребления, перераспределение нагрузки | Перетоки между вводами, сложность селективности |
| Выделенная нагрузка | ГПУ + часть сети или отдельная секция | По специальной схеме | Питание приоритетной секции | Ошибки в разделении нагрузок |
| Островной режим | Только ГПУ | Внешние вводы отключены | Единственный источник питания | Потеря устойчивости по частоте и напряжению |
| Возврат в параллель | Внешняя сеть + ГПУ | Подготовка к синхронизации | Плавный переход в сетевой режим | Несинхронное включение, броски тока |
Преимущества схемы
При грамотной реализации схема электроснабжения энергоцентра с двумя вводами и собственной генерацией даёт реальные преимущества:
- повышение надёжности питания;
- гибкое распределение нагрузки;
- снижение закупки электроэнергии и мощности;
- упрощение ремонта и обслуживания отдельных элементов;
- повышение устойчивости технологических процессов.
Но эти преимущества возникают только тогда, когда проектом заранее предусмотрены режимы, ограничения и алгоритмы управления.
Ограничения и риски
- усложнение однолинейной схемы и логики управления;
- рост требований к проектированию, моделированию и ПНР;
- необходимость согласования с сетевой организацией;
- риск ложных отключений при неправильной настройке РЗА;
- риск недопустимых перетоков между вводами;
- сложность устойчивого островного режима;
- высокие требования к качеству регуляторов ГПУ;
- необходимость обучения эксплуатационного персонала.
Типичные ошибки при проектировании и эксплуатации
- недооценка режимов при разном положении секционного выключателя;
- отсутствие полной матрицы режимов и состояний выключателей;
- конфликт логики АВР и контроллера ГПУ;
- отсутствие жёстко заданного алгоритма ограничения экспорта;
- некорректный выбор точки измерения мощности;
- игнорирование переходных процессов при авариях и возврате сети;
- настройка защит по среднему шаблону без расчётов токов короткого замыкания и проверки селективности;
- слабая проработка взаимодействия с внешней сетью.
Последствия обычно одинаково неприятны: ложные отключения, неустойчивая работа, отказ в согласовании схемы или невозможность использовать оборудование в заявленных режимах.
Что нужно предусмотреть на стадии проекта
Практический чек-лист для проекта:
- однолинейную схему всех нормальных, ремонтных и аварийных режимов;
- матрицу состояний выключателей;
- перечень допустимых и запрещённых конфигураций;
- логику АСУ ТП и межблочных блокировок;
- расчёт токов короткого замыкания для всех характерных состояний;
- проверку селективности РЗА;
- алгоритмы синхронизации генератора с сетью;
- логику ограничения активной мощности и запрета экспорта;
- сценарии островного режима ГПУ;
- требования к диспетчеризации, сигнализации и учёту;
- программу испытаний и ПНР;
- порядок действий персонала в переходных режимах.
- Есть ли полный перечень режимов, а не только красивая однолинейная схема.
- Проработаны ли положения секционного выключателя во всех сценариях.
- Показаны ли расчёты токов короткого замыкания и селективности защит.
- Описан ли алгоритм работы при потере одного ввода и при полной потере сети.
- Понятно ли, допускается ли островной режим и для какой нагрузки.
- Есть ли надёжный алгоритм работы без выдачи мощности во внешнюю сеть.
- Согласована ли логика с требованиями сетевой организации.
- Предусмотрены ли ПНР и испытания переходных режимов, а не только статическая проверка.
Заключение
Параллельная работа ГПУ с сетью по двум вводам — это эффективное решение для энергоцентров и мини-ТЭЦ, когда объекту нужны одновременно экономичность, гибкость и повышенная надёжность.
Но инженерно это одна из самых чувствительных схем: каждый дополнительный ввод увеличивает не только резерв, но и число режимов, которые должны быть корректно рассчитаны, защищены и автоматизированы.
На практике успех определяется не столько выбором самой ГПУ, сколько качеством схемных решений, настройкой РЗА, логикой АСУ ТП, корректной синхронизацией генератора с сетью и полнотой пусконаладки.
Чем раньше в проекте детально проработаны режимы, уставки, блокировки и аварийные сценарии, тем надёжнее и безопаснее будет работать энергоцентр с собственной генерацией.
Краткая памятка
Что обязательно проработать
- режимы работы при одном и двух вводах;
- положение секционного выключателя во всех сценариях;
- матрицу допустимых и запрещённых конфигураций;
- синхронизацию ГПУ с сетью;
- логику ограничения экспорта;
- расчёты токов короткого замыкания и селективности РЗА;
- сценарии островной работы и возврата в параллель;
- программу ПНР и испытаний переходных режимов.
Главный вывод
Два ввода повышают гибкость и надёжность схемы, но одновременно увеличивают число режимов, которые должны быть заранее рассчитаны, защищены и автоматизированы.
