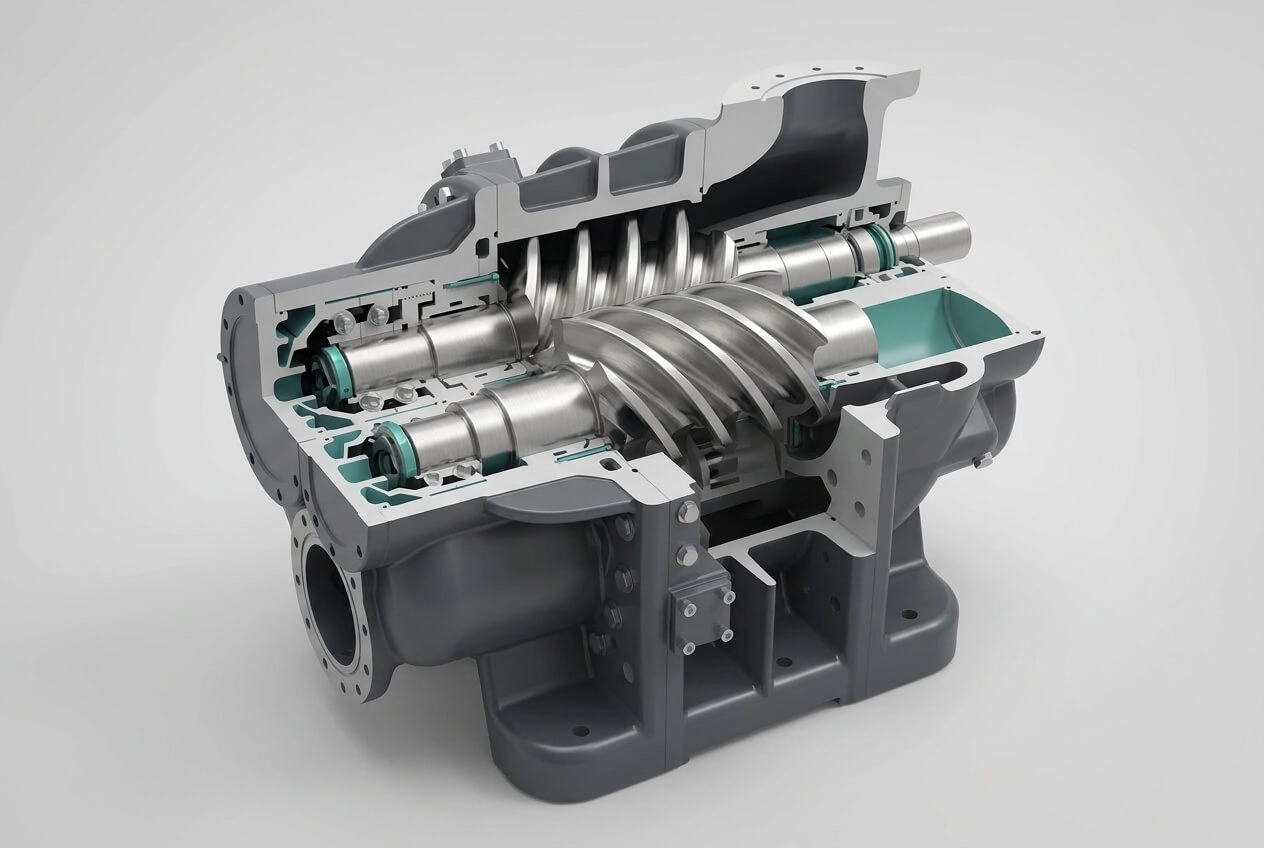

Что такое паровая винтовая машина

Под этим названием обычно понимают объемную расширительную машину, в которой пар, проходя через винтовую пару роторов, расширяется и создает крутящий момент на валу. Вал далее вращает генератор — напрямую или через редуктор.

По сути, это способ преобразовать энергию перепада давления пара в механическую энергию, а затем в электрическую.

Упрощенная логика работы выглядит так:

1. Пар под высоким давлением поступает в машину.
2. В рабочем объеме между роторами он расширяется.
3. Энергия расширения передается на вал.
4. На выходе получается пар более низкого давления.
5. Выходной пар можно использовать в технологическом процессе, отоплении или другой части тепловой схемы.

Где паровая винтовая машина дает реальную пользу

Утилизация перепада давления

Самый очевидный сценарий — замена дросселирования полезной выработкой электроэнергии. Например, котельная или технологический участок получают пар одного давления, а потребителю нужен более низкий уровень.

Если этот перепад сейчас проходит через редуцирование, часть потенциальной энергии теряется без пользы. Винтовой детандер позволяет встроить в эту точку электрогенерацию.

Такой вариант особенно актуален для:

• предприятий с собственной котельной;
• производств с постоянным или прогнозируемым потреблением пара;
• энергоцентров, где после расширения пар остается полезным для процесса;
• объектов, на которых уже существует редуцирующий узел с устойчивым расходом.

Малая когенерация

Если после машины пар не выбрасывается, а используется дальше как теплоноситель, решение фактически становится частью когенерационной схемы. В этом случае винтовой детандер может выступать элементом установки для совместной выработки электричества и тепла.

При этом важно правильно использовать терминологию. Сама по себе машина не делает проект когенерационным. Когенерация начинается там, где тепло после генерации действительно полезно используется в технологическом процессе или системе теплоснабжения.

Объекты с неидеальными режимами

На практике далеко не все паровые системы работают в одной расчетной точке. Расход может меняться по сменам, сезонно зависеть от технологического цикла или изменяться вместе с нагрузкой потребителей.

В таких условиях винтовые схемы иногда оказываются удобнее классических турбинных решений для небольших проектов. Однако это не универсальное правило: конкретный вывод зависит от модели, диапазона регулирования и требований производителя к параметрам пара.

Принцип работы без лишней теории

Паровая винтовая машина относится к объемным машинам. Это главное отличие от турбины.

В турбине энергия снимается за счет потока, проходящего через лопаточный аппарат. В винтовой машине — за счет изменения объема рабочей полости между роторами.

Пар поступает в пространство между винтовыми роторами. По мере вращения роторов рабочие полости перемещаются от зоны входа к зоне выхода, а их объем увеличивается. При этом давление и температура пара снижаются, а энергия расширения преобразуется в механическую работу на валу.

Для инженера-практика важно прежде всего то, как принцип работы влияет на применение.

Объемная схема обычно интересна там, где:

• мощность проекта не слишком велика;
• важна работа в диапазоне режимов, а не только в одной расчетной точке;
• нужна относительно компактная и понятная схема;
• приоритетом является утилизационная генерация, а не крупная турбинная станция;
• после расширения необходимо сохранить возможность использования пара.

Сравнение с альтернативами

Выбирать между винтовой машиной, турбиной и другими вариантами нужно не по принципу «что современнее», а по задаче конкретного объекта.

Когда выигрывает турбина

Паровая турбина обычно сильнее там, где проект крупнее по масштабу, режимы стабильны, параметры пара хорошо определены, а задача заключается в получении максимальной эффективности в расчетной точке.

Турбину чаще рассматривают, если:

• объект готов к более сложной тепловой схеме;
• есть значительный и стабильный расход пара;
• проект предполагает более высокую электрическую мощность;
• оправдан более высокий порог капитальных затрат и требований к эксплуатации.

Когда есть смысл смотреть на винтовую машину

Винтовой детандер чаще выглядит разумно, если:

• проект относится к малой или средней утилизационной генерации;
• на объекте уже есть редуцирование;
• после расширения пар остается нужным для процесса;
• электрическая генерация является полезным дополнением к тепловой схеме, а не единственной целью;
• нужно решение без избыточной сложности турбинного проекта.

Что нужно собрать до подбора оборудования

Наиболее частая ошибка — начинать обсуждение с паспортной мощности установки. Для реального проекта этого недостаточно.

Сначала нужны исходные данные по паровой схеме:

• давление и температура на входе;
• расход пара не в одной точке, а по основным режимам;
• требуемое давление на выходе;
• характер нагрузки: базовая, переменная или сезонная;
• назначение выходного пара;
• наличие или отсутствие байпаса;
• требования к электросети;
• режим работы генератора: параллельно с сетью или автономно;
• ограничения по резервированию и непрерывности процесса;
• требования к качеству пара и допустимой влажности.

Что важно кроме мощности

Качество пара

Даже если конкретная винтовая машина допускает менее идеальные условия, это не значит, что она нечувствительна к состоянию пара.

Нужно проверить:

• сухость пара;
• риск уноса капель;
• наличие загрязнений;
• качество сепарации;
• корректность дренажей;
• организацию прогрева и пуска.

Фраза «машина работает и на влажном паре» без дополнительных уточнений — опасное упрощение. Допустимые режимы необходимо проверять по документации производителя.

Частичные нагрузки

Оборудование редко работает строго в одной проектной точке. Поэтому важно заранее понимать:

• как меняется мощность при снижении расхода;
• что происходит с устойчивостью режима;
• как работает автоматика;
• как организован переход на байпас;
• каков минимальный устойчивый расход пара.

Тепловая схема после машины

Для многих проектов именно это ключевой вопрос. Если потребитель после расширения чувствителен к давлению, температуре и стабильности подачи, детандер нельзя рассматривать как простую замену клапану.

Понадобится полноценный перерасчет схемы: с учетом гидравлики, регулирования, защиты потребителя, переходных режимов и взаимодействия с существующей автоматикой.

Упрощенная схема внедрения

В типовом проекте обычно присутствуют:

• входная паровая линия;
• сепарация и подготовка пара;
• регулирующая и запорная арматура;
• винтовой детандер;
• генератор;
• маслосистема;
• система защиты и автоматики;
• байпасная линия;
• линия на потребителя после расширения.

Почему байпас обязателен

На промышленном объекте приоритетом обычно остается не генерация, а технологический процесс. Если машина остановилась, потребитель пара не должен остановиться вместе с ней.

Поэтому полноценный байпас — не опция «на всякий случай», а обязательный элемент рабочей схемы. Он должен обеспечивать пропуск пара при останове, неисправности, техническом обслуживании и переходных режимах.

Что должна учитывать автоматика

Минимально необходимо контролировать:

• давление и температуру масла;
• параметры пара на входе;
• давление и температуру после расширения;
• частоту вращения;
• вибрации;
• режим генератора;
• логику открытия и закрытия байпаса;
• межблочные связи с котельной и потребителем.

Как предварительно оценить потенциальную мощность

Для предварительной оценки обычно рассматривают расход пара, перепад энтальпии, внутренний КПД машины, механические потери и КПД генератора.

В инженерном приближении электрическую мощность можно оценить через массовый расход пара и доступный перепад энтальпии.

# Упрощенный пример предварительной оценки.
# Для реального проекта нужен расчет по фактическим параметрам пара
# и данным производителя оборудования.

m_dot = 2.4  # кг/с
h_in = 2780e3  # Дж/кг
h_out_is = 2480e3  # Дж/кг
eta_internal = 0.55
eta_mech = 0.97
eta_gen = 0.95

delta_h_is = h_in - h_out_is
p_el = m_dot * delta_h_is * eta_internal * eta_mech * eta_gen

print(f"Оценка мощности: {p_el / 1000:.1f} кВт")

Этот расчет не показывает:

• работу по диапазону режимов;
• влияние влажности и качества пара;
• реальные потери в конкретной схеме;
• поведение на частичных нагрузках;
• ограничения конкретной модели оборудования;
• потери в редукторах, генераторе и вспомогательных системах.

Когда использовать, а когда не стоит

Когда решение обычно оправдано

Паровая винтовая машина имеет смысл, если на объекте уже есть пар и устойчивый перепад давления, а после расширения пар остается полезным.

К основным признакам подходящего проекта относятся:

• наличие устойчивого перепада давления;
• постоянный или прогнозируемый расход пара;
• полезное использование пара после расширения;
• необходимость локальной или утилизационной генерации;
• умеренный масштаб проекта;
• требование к компактности и встраиваемости в существующую схему;
• готовность проработать автоматику, защиту, байпас и сервис.

Когда лучше рассматривать альтернативы

Не стоит делать винтовую машину решением по умолчанию, если проект ориентирован на крупную стабильную генерацию, а режимы хорошо подходят под классическую турбину.

Особенно внимательно нужно пересчитать проект, если:

• полезного использования тепла после расширения нет;
• перепад давления невелик или сильно меняется;
• режимы пара не подтверждены измерениями;
• экономика держится только на оптимистичных допущениях;
• объект не готов к эксплуатации нового типа оборудования;
• проектная окупаемость не учитывает байпас, автоматику, сервис и электротехническую часть.

Типичные ошибки при внедрении

Подмена редуцирования детандером без перерасчета схемы

Редукционный узел и расширительная машина — это разные элементы с разной динамикой работы. Если просто заменить один на другой без проектной проработки, проблемы почти неизбежны.

Выбор по рекламной мощности

Паспортная мощность сама по себе мало что говорит. Гораздо важнее диапазон расхода, реальные входные и выходные параметры, устойчивость режима, работа в частичных нагрузках и требования к пару.

Недооценка подготовки пара

Пренебрежение сепарацией, дренажами, прогревом и качеством пара быстро приводит к проблемам с ресурсом, вибрациями и стабильностью работы.

Отсутствие полноценного байпаса

Это один из самых дорогих просчетов. Если объект критичен к подаче пара, байпас должен быть частью основной архитектуры, а не «опцией на потом».

Подмена ТЭО красивой презентацией

Если проект считают по одному режиму и не учитывают сезонность, простои, сервис, обвязку, электротехническую часть и требования к автоматике, расчет окупаемости почти наверняка окажется завышенным.

Симптомы, возможные причины и действия

Практический вывод

Паровая винтовая машина — это не упрощенная турбина и не универсальный ответ на любую задачу с паром. Ее сильная сторона — работа в проектах, где уже есть перепад давления, после расширения сохраняется полезное теплопотребление, а утилизировать энергию нужно без избыточно сложной станции.

В таких условиях машина может стать рабочим элементом схемы локальной генерации или частью когенерационной установки для выработки электричества. Но начинать нужно не с выбора бренда и не с обещанной мощности, а с инженерной проверки исходной схемы.

Минимально необходимо выполнить три шага:

1. собрать реальную режимную карту по пару;
2. проверить тепловую схему после машины;
3. сделать честное ТЭО с учетом автоматики, байпаса, сервиса и электрической части.
