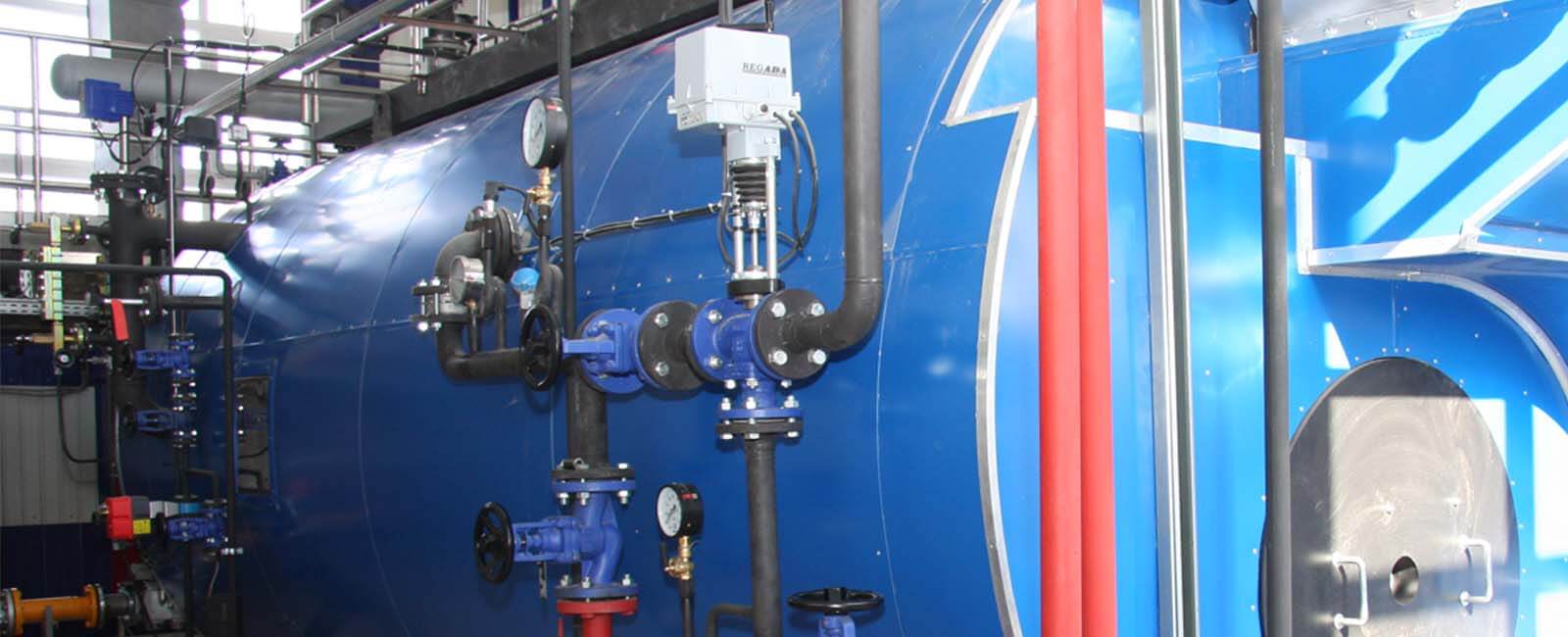

1. Введение

Уровень воды в паровом котле — один из немногих параметров, ошибка в котором способна привести к аварии с разрушением оборудования в течение секунд, а не часов. В отличие от температуры или давления, отклонение по уровню развивается быстро и нелинейно, а последствия ошибки регулирования затрагивают одновременно безопасность персонала, целостность металла и экономику эксплуатации.

Почему низкий уровень воды критически опасен

При снижении уровня ниже допустимого оголяются экранные трубы и трубы кипятильного пучка, находящиеся в зоне интенсивного теплового потока. Металл, лишённый пленки воды, начинает работать в режиме пленочного кипения или прямого контакта с паром, теплоотвод от стенки резко падает, температура металла растёт за пределы расчётной прочности. Результат — локальный перегрев, потеря механических свойств стали, а при сохранении режима — разрыв трубы с выбросом пароводяной смеси под давлением. Это один из самых частых сценариев тяжёлых аварий в котельных цехах, и именно поэтому защита по минимальному уровню (LL) относится к первым и безусловным защитам котла, независимо от типа и мощности агрегата.

Почему завышенный уровень тоже опасен

При превышении уровня уменьшается объём парового пространства барабана, снижается высота слоя, в котором происходит сепарация пара и воды. Растёт вероятность заброса влаги в паропровод — уноса капель воды и растворённых в ней солей в пароперегреватель и далее к потребителю или в турбину. Последствия: термоудар и водяная пробка в пароперегревателе, эрозия лопаток турбины, отложения солей на поверхностях нагрева пароперегревателя, что снижает теплопередачу и может вызвать локальный перегрев его труб. Кроме того, при резком повышении уровня растёт риск гидравлических ударов в паровой магистрали.

Влияние на качество пара и надёжность всей котельной

Уровень напрямую определяет качество сепарации пара в барабане, а значит — влажность и солесодержание пара, поступающего к потребителю или в турбину. Нестабильный уровень означает нестабильное качество пара, что критично для производств с жёсткими требованиями. Колебания уровня создают знакопеременные термические и механические нагрузки на элементы питательного тракта — клапаны, насосы, трубопроводы, — что снижает их ресурс.

2. Физика процесса регулирования уровня в паровом котле

Ключевая методологическая ошибка при проектировании систем регулирования уровня — рассматривать барабан котла как обычную ёмкость, где уровень линейно зависит от баланса «пришло минус ушло». В реальности это не так, и без понимания физики процесса невозможно корректно выбрать ни алгоритм, ни оборудование.

2.1. Уровень в барабане — не уровень в резервуаре

В обычном резервуаре уровень воды определяется исключительно массовым балансом жидкости. В барабане парового котла уровень определяется массовым балансом двухфазной среды — смеси воды и пузырьков пара, находящихся в состоянии, близком к насыщению. Видимый уровень — это уровень границы раздела пар / пароводяная смесь, а не уровень чистой воды. Изменение объёмной доли пара в водяном объёме барабана (паросодержание) мгновенно меняет видимый уровень без изменения массы воды в котле.

2.2. Эффекты swell и shrink

Это центральное физическое явление, без понимания которого невозможно грамотно настроить регулятор уровня.

• Swell (набухание уровня). При резком увеличении отбора пара давление в барабане падает быстрее, чем успевает измениться баланс тепла. Падение давления вызывает вскипание перегретой относительно нового давления воды — резко возрастает объём пузырьков пара в водяном объёме, уровень визуально растёт, хотя массовое количество воды в котле в этот момент по факту начинает уменьшаться из-за роста отпуска пара.
• Shrink (сжатие уровня). При резком снижении расхода пара давление в барабане растёт, паровые пузырьки в водяном объёме конденсируются быстрее, объём пароводяной смеси сокращается, уровень визуально падает, хотя фактическое количество воды в котле в этот момент даже растёт из-за снижения отбора пара.

Инженерное следствие. Регулятор, реагирующий только на измеренный уровень без учёта возмущения по пару, при резком возрастании нагрузки увидит рост уровня (swell) и снизит подачу питательной воды — в момент, когда фактически нужно её увеличивать, поскольку котёл теряет массу воды на возросший расход пара. Это классическая причина «ложной» реакции одноэлементного регулятора и один из главных аргументов в пользу многоэлементных схем на котлах с переменной нагрузкой.

2.3. Влияние давления, плотности среды и схемы измерительных линий

Плотность воды и пара в барабане зависит от давления и температуры насыщения. При изменении давления меняется плотность обеих фаз, а значит — соотношение объёма и массы при том же измеренном уровне. Датчики уровня, работающие по дифференциальному давлению, фактически измеряют разность гидростатических столбов в импульсных линиях, а не «уровень» как геометрическую величину. Если температура среды в соединительных линиях отличается от температуры в барабане (что практически всегда происходит из-за охлаждения линий в конденсационных сосудах), возникает систематическая погрешность, требующая компенсации по давлению и температуре — иначе показания смещаются при изменении режима работы котла.

2.4. Трудности измерения уровня

• инерционность датчиков дифференциального давления при высоких скоростных изменениях уровня (swell/shrink развиваются за секунды);
• необходимость компенсации по давлению для датчиков, работающих в широком диапазоне давления котла;
• влияние вспенивания и загрязнения воды на точность отсечных и буйковых уровнемеров;
• необходимость дублирования каналов измерения из-за критичности параметра для безопасности;
• различие в динамике показаний разных типов датчиков.

2.5. Почему без физики нельзя выбрать алгоритм и оборудование

Если проектировщик не учитывает swell/shrink, он может:

• выбрать одноэлементную схему для котла с резкопеременной нагрузкой, получив хроническую неустойчивость регулирования;
• задать слишком «агрессивные» настройки PID, которые усиливают колебания уровня вместо их гашения;
• недооценить требуемый диапазон измерения уровня и допустить срабатывание защит по ложным причинам.

3. Базовые требования к системе регулирования уровня

3.1. Требования к измерению уровня

• дублирование каналов измерения (минимум два независимых принципа или два независимых прибора для регулирования и защиты);
• компенсация по давлению/температуре для дифманометрических уровнемеров в диапазоне переменного давления;
• достаточный динамический диапазон, перекрывающий уставки HH и LL с запасом;
• защита импульсных линий от промерзания, засорения, воздушных пробок;
• периодическая проверка и продувка импульсных линий как часть регламента обслуживания.

3.2. Требования к исполнительным механизмам

• время хода клапана/отклик привода должны соответствовать динамике возмущений в котле;
• отсутствие люфтов и мёртвых зон в приводе, снижающих точность позиционирования;
• расчётный запас по перепаду давления и расходу с учётом реального, а не только номинального диапазона режимов.

3.3. Требования к надёжности и резервированию

• независимость канала защиты (LL, HH) от канала регулирования — по приборам, по питанию, по логике;
• резервирование питательных насосов (как правило учитывается не менее одного резервного насоса на группу рабочих);
• возможность ручного управления при отказе автоматики.

3.4. Роль сигнализации HH, H, L, LL

• LL (Low-Low) — аварийная защита, инициирующая безусловный останов котла для предотвращения оголения поверхностей нагрева;
• L (Low) — предупредительная сигнализация, требующая вмешательства оператора или усиления работы регулятора;
• H (High) — предупредительная сигнализация о риске заброса влаги;
• HH (High-High) — защита, как правило блокирующая дальнейшую подачу питательной воды и/или инициирующая аварийные действия.

3.5. Влияние качества воды и режима деаэрации

• нестабильное давление в деаэраторе вызывает пульсации давления на входе питательного насоса, что отражается на расходе воды и уровне;
• вспенивание котловой воды при высоком солесодержании или загрязнении органикой искажает показания уровнемеров и провоцирует ложные срабатывания защит;
• недостаточная деаэрация повышает вероятность кавитации на клапанах и насосах, что снижает стабильность регулирующего воздействия.

4. Способ 1. On-Off регулирование

Принцип работы

Питательный насос или клапан подачи воды работает в двухпозиционном режиме: включение при снижении уровня до нижней уставки, отключение при достижении верхней уставки. Регулирование осуществляется без промежуточных положений — только «полностью открыто/включено» или «полностью закрыто/выключено».

Состав оборудования и типовая схема

Уровнемер (часто простейший — электродный, поплавковый или магнитный), релейный или дискретный контроллер, электромагнитный запорный клапан либо схема пуска/останова насоса по сигналу от реле уровня. Логика: реле уровня → включение/выключение → пуск/останов насоса (или открытие/закрытие соленоидного клапана) при неизменной скорости насоса и полностью открытой запорной арматуре.

Особенности автоматизации и требования к измерению

Автоматизация минимальная — по сути релейная логика с гистерезисом между уставками. Достаточно порогового измерения (два-три уровня уставок); непрерывное измерение точного значения не обязательно, хотя современные реализации всё чаще используют непрерывный уровнемер с программным гистерезисом.

Преимущества

• простота и низкая стоимость реализации;
• минимальные требования к КИПиА;
• понятная логика для эксплуатационного персонала;
• малое число элементов, потенциально снижающих надёжность.

Недостатки и ограничения

• постоянные циклические колебания уровня в пределах зоны гистерезиса;
• частые пуски/остановы насоса — повышенный износ пускателя, электродвигателя, снижение ресурса муфт и подшипников;
• гидравлический удар в трубопроводе при пуске насоса;
• невозможность точного поддержания уровня — только удержание в диапазоне между уставками;
• ухудшение качества пара из-за постоянных возмущений баланса массы в барабане;
• применимо только для котлов с достаточным «буфером» воды в барабане относительно скорости изменения нагрузки.

Риски

При частых циклах насос может не выходить на рабочую точку до следующего отключения, что снижает эффективность и повышает нагрев обмоток. При отказе реле уровня в открытом положении — переполнение барабана; при отказе в закрытом положении без резервной защиты — риск оголения поверхностей нагрева.

Влияние на безопасность и надёжность

On-Off сам по себе не заменяет защиту LL/HH — эти функции должны быть реализованы независимо, отдельными приборами и логикой. Снижается ресурс насосного оборудования и электропривода из-за циклической нагрузки, при этом простота схемы снижает вероятность отказа самой логики регулирования.

Влияние на энергоэффективность и износ оборудования

Энергоэффективность, как правило, ниже, чем у непрерывных методов: насос либо работает на полную производительность, либо простаивает, без оптимизации рабочей точки. Циклические пуски/остановы — один из главных факторов износа асинхронных двигателей и пускателей, а также источник гидроударов в трубопроводах.

Типичные ошибки внедрения

• применение на котлах средней и большой мощности с переменной нагрузкой, где амплитуда и частота циклов приводят к недопустимому износу;
• отсутствие раздельной аварийной защиты LL/HH при использовании рабочих уставок on-off как единственного средства контроля;
• недостаточный запас воды в барабане относительно частоты циклов, что приводит к «дребезгу» насоса.

Когда применять / когда не применять

Применять: небольшие паровые котлы низкого и среднего давления с малым и относительно стабильным паропотреблением, вспомогательные котлы, объекты с невысокими требованиями к качеству пара и энергоэффективности.

Не применять: котлы средней и большой мощности; объекты с резкопеременной или высокочастотной паровой нагрузкой; объекты с высокими требованиями к качеству пара, ресурсу насосного оборудования и минимизации энергозатрат.

5. Способ 2. Регулирование с помощью регулирующего клапана

Принцип работы

Насос работает с постоянной (номинальной) скоростью, обеспечивая избыточный напор относительно требуемого в котле давления. Регулирование расхода питательной воды осуществляется дросселированием потока регулирующим клапаном, положение которого непрерывно изменяется регулятором (PID) по сигналу отклонения уровня от задания.

Структура контура: одно-, двух- и трёхэлементная схемы

• Одноэлементная схема — регулятор реагирует только на отклонение уровня от задания. Простейший вариант, подвержен ложным реакциям при swell/shrink.
• Двухэлементная схема — регулятор получает сигнал уровня и сигнал расхода пара как опережающее (feed-forward) воздействие. Позволяет корректировать положение клапана заранее, не дожидаясь искажённой реакции по уровню.
• Трёхэлементная схема — регулятор одновременно учитывает уровень, расход пара и расход питательной воды, реализуя баланс массы через сравнение двух расходов с коррекцией по уровню как медленной обратной связью. Наиболее устойчивая схема при резкопеременной нагрузке, так как регулятор реагирует на реальный дисбаланс расходов, а не на кажущийся уровень.

Типовая схема и особенности автоматизации

Датчик уровня (+ датчики расхода пара и питательной воды для многоэлементных схем) → контроллер PID/каскадный алгоритм → позиционер → регулирующий клапан на линии питательной воды, установленный после насоса, перед экономайзером или входом в барабан. Требуется настройка PID-контуров, при многоэлементных схемах — каскадной структуры с внутренним контуром по расходу воды и внешним контуром по уровню.

Требования к измерению

Непрерывный точный уровнемер с компенсацией; расходомеры пара и питательной воды для двух- и трёхэлементных схем, согласованные по динамике и точности — существенная разница в постоянных времени датчиков искажает работу компенсации.

Преимущества

• плавное, непрерывное регулирование без циклических колебаний уровня;
• возможность реализации многоэлементных схем с высокой устойчивостью при переменной нагрузке;
• зрелая, проверенная десятилетиями практика применения на большинстве барабанных котлов;
• простая и предсказуемая гидравлика при постоянной скорости насоса.

Недостатки и ограничения

• дросселирование клапаном означает постоянную потерю энергии на перепаде давления;
• при плохом выборе характеристики и типоразмера клапан работает в зоне низкой чувствительности или в кавитационном режиме;
• чувствительность к качеству арматуры: люфты, зависание штока, износ седла — снижают точность и устойчивость контура;
• шум и эрозия при больших перепадах давления и работе клапана в режиме, близком к критическому истечению.

Риски

Зависание/заклинивание клапана при отложениях солей или продуктов коррозии; кавитационная эрозия седла при работе с высоким перепадом давления; постепенная потеря плотности закрытия, осложняющая пуско-остановочные режимы.

Влияние на безопасность, надёжность, энергоэффективность и износ

Непрерывное плавное регулирование снижает вероятность резких скачков уровня, что положительно влияет на устойчивость режима. Надёжность контура высока при качественной арматуре и правильном подборе, однако сама арматура становится критичным элементом, требующим планового обслуживания. Энергоэффективность ниже, чем у частотного регулирования, из-за постоянных потерь на дросселирование. Клапан и привод подвержены эрозионному износу пропорционально времени работы в частично открытом положении и величине перепада давления.

Типичные ошибки

• подбор клапана по номинальному расходу без анализа всего рабочего диапазона;
• игнорирование перепада давления при выборе материала седла и типа привода;
• применение одноэлементной схемы на котлах с резкопеременной нагрузкой без учёта swell/shrink;
• несогласованная динамика датчиков расхода и уровня в многоэлементных схемах.

Когда применять / когда уступает альтернативам

Классическое и наиболее распространённое решение для барабанных паровых котлов среднего и высокого давления любой мощности. Особенно оправдано при высоких требованиях к точности и плавности регулирования, переменной нагрузке (в комбинации с двух-/трёхэлементной схемой), а также когда насосная группа уже спроектирована с фиксированной скоростью. Уступает частотному или комбинированному регулированию, когда энергоэффективность приоритетна и располагаемый избыточный напор насоса значителен на протяжении большей части режимов работы.

6. Способ 3. Регулирование частотными преобразователями на питательных насосах

Принцип работы и физическое отличие от дросселирования

Вместо дросселирования потока клапаном на постоянной скорости насоса изменяется сама скорость вращения насоса частотным преобразователем (ПЧ), что напрямую меняет создаваемый напор и расход в соответствии с характеристикой насоса (по законам подобия: расход пропорционален скорости, напор — квадрату скорости, мощность — кубу скорости). При дросселировании клапаном насос продолжает создавать полный номинальный напор, а избыток «срезается» на клапане в виде потерь давления. При частотном регулировании насос создаёт ровно тот напор и расход, который требуется, без искусственного избытка — в этом принципиальная физическая причина потенциальной экономии энергии.

Состав оборудования и особенности автоматизации

Частотный преобразователь, электродвигатель насоса (с учётом требований к охлаждению на пониженных оборотах), насосный агрегат, контроллер с PID-алгоритмом, линия минимальной рециркуляции с обратным клапаном, датчики давления и расхода для защиты насоса. ПЧ управляется тем же контуром регулирования уровня, но выходной сигнал преобразуется в задание скорости, а не в положение клапана — что требует согласования с нелинейной характеристикой насоса при настройке PID.

Влияние на энергопотребление — когда эффект реален

Реальная экономия энергии достигается только при выполнении двух условий одновременно:

1. насос в исходной схеме работает с существенным избыточным напором относительно фактически требуемого — то есть клапан длительное время частично закрыт, рассеивая значительный перепад давления;
2. режим работы котла подразумевает продолжительную работу на нагрузках существенно ниже номинальной, где кубическая зависимость мощности от скорости даёт заметный эффект.

Если насос и так подобран близко к рабочей точке (клапан почти постоянно открыт), либо котёл работает преимущественно на номинальной нагрузке, эффект от ПЧ будет незначительным, а затраты на преобразователь и его обслуживание могут не окупиться.

Требования к насосу, минимальному расходу и защите

При снижении скорости насоса рабочая точка смещается по характеристике Q-H. На малых оборотах и малых расходах возрастает риск недостаточного охлаждения узлов насоса, рециркуляции внутри насоса, локального перегрева среды и работы в зоне нестабильной характеристики у некоторых многоступенчатых насосов. Поэтому обязательный элемент схемы — линия защиты минимального расхода (рециркуляция в деаэратор или питательный бак) независимо от того, регулируется ли насос по частоте.

Устойчивость при переменной нагрузке и резервирование

ПЧ обеспечивает плавное изменение расхода, однако динамика отклика может быть медленнее, чем у клапана, особенно при больших перепадах требуемой скорости — при резкопеременной нагрузке это может потребовать комбинирования с быстродействующим клапаном. При переходе на частотное регулирование необходимо пересмотреть логику резервирования: резервный насос либо также оснащается ПЧ, либо работает как насос с фиксированной скоростью через отдельный клапан.

Влияние на ресурс электродвигателя, риски настройки

При корректном подборе плавный пуск и отсутствие ударных нагрузок повышают ресурс двигателя и муфт. При некорректном подборе (работа в резонансных зонах скорости, недостаточное охлаждение) — возможно ускоренное старение изоляции и подшипников. Основные риски: работа ниже минимального расхода без защиты рециркуляции, недостаточно быстрый отклик ПЧ при резких изменениях нагрузки, игнорирование нелинейности характеристики насоса при настройке PID.

Когда частотное регулирование эффективно / когда не даёт эффекта

Эффективно: котёл работает в широком диапазоне нагрузок с продолжительными периодами частичной загрузки; в исходной схеме насос имеет значительный избыточный напор; энергоэффективность — приоритет объекта; есть квалифицированный персонал КИПиА.

Не даёт эффекта / усложняет систему: котёл работает преимущественно на номинальной нагрузке; насос подобран близко к рабочей точке; отсутствует квалифицированный персонал для обслуживания силовой электроники; требуется очень быстрая динамика отклика, которую проще обеспечить клапаном.

7. Дополнительные способы и реально используемые инженерные решения

7.1. Ступенчатое включение/отключение нескольких питательных насосов

Применяется на котельных с несколькими параллельно работающими насосами постоянной скорости: при росте нагрузки последовательно включаются дополнительные насосы, при снижении — отключаются. Решает проблему обеспечения широкого диапазона расхода без единого крупного насоса с широким регулировочным диапазоном. Преимущество — резервирование «по умолчанию». Ограничение — грубая дискретность внутри каждой «ступени», требующая дополнительной тонкой регулировки клапаном или ПЧ на границах переключения, иначе возникают скачки давления в тракте.

7.2. Комбинированная схема: ПЧ + регулирующий клапан

Одна из наиболее сбалансированных практик для котлов с широким диапазоном и резкими изменениями нагрузки. ПЧ обеспечивает «грубую», энергоэффективную настройку насоса на средний требуемый расход с небольшим запасом, а клапан выполняет быструю тонкую коррекцию, компенсируя более медленную динамику ПЧ. Позволяет получить энергетическую выгоду и быстродействие одновременно, за счёт дополнительной сложности координации обоих органов управления.

7.3. Схема с одним регулируемым и одним резервным насосом

Типовое решение для котлов средней мощности: один насос (с клапаном или ПЧ) обеспечивает регулирование в рабочем диапазоне, второй находится в горячем или холодном резерве. Простая и надёжная схема, но требует регулярной проверки резервного насоса тестовым пуском, иначе резерв окажется неработоспособным в момент реальной необходимости.

7.4. Схема с несколькими насосами разной производительности

Применяется при очень широком диапазоне нагрузки: малый насос покрывает минимальные расходы, крупный — номинальные и пиковые. Позволяет каждому насосу работать ближе к оптимальной точке КПД, снижая удельное энергопотребление, но увеличивает капитальные затраты и сложность логики переключения.

7.5. Регулирование через байпас/рециркуляцию минимального расхода

Не самостоятельный метод регулирования уровня, но обязательный сопутствующий элемент при использовании ПЧ (и иногда при клапанном регулировании с большим запасом напора насоса): часть потока рециркулируется в деаэратор/питательный бак, поддерживая расход через насос не ниже минимально допустимого. Решает проблему защиты насоса от кавитации и перегрева, но снижает общую энергоэффективность схемы.

7.6. Одноэлементное регулирование по уровню

Регулятор реагирует только на отклонение уровня. Применяется на котлах малой и средней мощности со стабильной нагрузкой, где амплитуда swell/shrink невелика. Простота настройки и минимальные требования к КИП — ключевое преимущество; подверженность ложным реакциям на резкие изменения нагрузки — ключевое ограничение.

7.7. Двухэлементное регулирование (уровень + расход пара)

Добавляет опережающий сигнал по расходу пара: при росте отбора пара регулятор заранее увеличивает подачу воды, не дожидаясь искажённого swell-эффектом отклика по уровню. Решает проблему запаздывания одноэлементной схемы. Ограничение — не контролирует фактический расход подаваемой воды, что снижает точность при изменении характеристик клапана или колебаниях давления в питательной магистрали.

7.8. Трёхэлементное регулирование (уровень + расход пара + расход питательной воды)

Наиболее полная схема: контур сравнивает расход пара и расход питательной воды в реальном времени, компенсируя дисбаланс независимо от текущего видимого уровня, при этом уровень используется как медленный корректирующий сигнал. За счёт этого схема устойчива к swell/shrink на физическом уровне: регулятор реагирует на фактический дисбаланс массы, а не на кажущееся изменение уровня. Типично применяется на котлах средней и большой мощности с резкопеременной нагрузкой. Ограничение — существенно выше требования к КИП и к квалификации наладочного персонала; на котлах с малым и стабильным паропотреблением усложнение экономически не оправдано.

7.9. Каскадное регулирование

Принцип построения контура, при котором внешний (медленный) регулятор по уровню формирует задание для внутреннего (быстрого) регулятора по расходу питательной воды, который непосредственно управляет клапаном или ПЧ. Каскадная структура снижает влияние возмущений по давлению в питательной магистрали на контур уровня. Применяется как элемент реализации двух- и трёхэлементных схем, а не как самостоятельный метод.

8. Сравнительный анализ методов

Развёрнутое инженерное сравнение методов по ключевым эксплуатационным критериям.

Почему «универсально лучшего» метода не существует

Сравнение показывает закономерность, характерную для инженерных систем в целом: улучшение по одному критерию почти всегда достигается за счёт усложнения по другому.

• On-Off выигрывает по простоте и стоимости, но проигрывает по устойчивости, энергоэффективности и ресурсу оборудования — компромисс оправдан только там, где эти потери некритичны.
• Регулирующий клапан даёт зрелое, предсказуемое непрерывное регулирование, но платит постоянными энергетическими потерями на дросселирование — компромисс оправдан, когда точность и надёжность важнее энергоэффективности.
• ЧП на насосах снижает энергопотребление там, где действительно есть избыточный напор и широкий диапазон нагрузки, но добавляет сложность электрооборудования и не всегда обеспечивает нужное быстродействие.
• Многоэлементные схемы резко повышают устойчивость при резкопеременной нагрузке за счёт учёта физики swell/shrink, но требуют дополнительного КИП и более сложной наладки.
• Комбинированные схемы объединяют энергоэффективность и быстродействие, но являются наиболее сложными и дорогими в реализации и обслуживании.

Выбор метода — это всегда поиск точки равновесия между требуемой точностью/устойчивостью, допустимой сложностью системы, доступным бюджетом (CAPEX), стоимостью владения (OPEX) и реальной квалификацией персонала.

9. Критерии выбора: когда применять тот или иной вариант

9.1. Ключевые факторы, определяющие выбор

9.2. Практические рекомендации по типовым сценариям

Небольшой паровой котёл с почти постоянной нагрузкой

On-Off регулирование или простое одноэлементное клапанное регулирование. Дополнительная сложность экономически не обоснована.

Котёл с умеренно переменной нагрузкой

Одноэлементное или двухэлементное клапанное регулирование с опережающей коррекцией по расходу пара.

Промышленный котёл с резкими колебаниями паропотребления

Трёхэлементное регулирование клапаном (или клапан + ПЧ) — только контроль фактического баланса расходов устраняет ложную реакцию на swell/shrink.

Крупная котельная с высокими требованиями к надёжности

Многоэлементная схема с полным резервированием: дублированные датчики, резервные насосы, разделённые каналы защиты и регулирования.

Объект, где критична энергоэффективность

ПЧ на питательных насосах (при подтверждённом избыточном напоре) или комбинация ПЧ + клапан при одновременных требованиях к быстродействию.

Старая котельная, модернизация с ограниченным бюджетом

Как правило, целесообразно сохранить или обновить регулирующий клапан и КИП, не переходя сразу к ПЧ без анализа реального избыточного напора насосов.

Новый промышленный объект с современной АСУ ТП

Трёхэлементная схема с ПЧ или комбинированная схема ПЧ+клапан — зрелость АСУ ТП снимает основное препятствие для реализации многоэлементного алгоритма.

Объект, где надёжность важнее минимизации CAPEX

Регулирующий клапан как основной проверенный орган, многоэлементная схема, полное резервирование КИП и насосов даже при более высоких начальных затратах.

Объект, где стоимость владения важнее стоимости закупки

ПЧ (при обоснованном экономическом эффекте) в сочетании с качественной арматурой — расчёт на горизонте нескольких лет эксплуатации.

10. Типовые ошибки проектирования, наладки и эксплуатации

11. Практические рекомендации по проектированию и модернизации

Что проверять на стадии аудита

• реальный (не проектный) профиль паровой нагрузки за представительный период эксплуатации;
• фактический избыточный напор питательных насосов относительно требуемого давления в текущих режимах;
• состояние импульсных линий и корректность компенсации показаний уровнемеров;
• частоту срабатывания защит LL/HH за период эксплуатации — индикатор устойчивости текущей схемы;
• состояние регулирующей арматуры (следы эрозии, кавитации, износ седла).

Какие вопросы задавать перед выбором схемы

• какова максимальная скорость изменения паровой нагрузки в реальных условиях эксплуатации;
• какие требования предъявляет технологический процесс потребителя к качеству и стабильности пара;
• достаточна ли квалификация персонала для обслуживания предполагаемой схемы;
• каков горизонт расчёта окупаемости — приоритет CAPEX или совокупная стоимость владения.

Как оценивать окупаемость ПЧ

Оценка строится на сопоставлении фактической потребляемой мощности насоса при дросселировании клапаном (с учётом реального профиля нагрузки) с расчётной мощностью при частотном регулировании по законам подобия. Экономический эффект значим только при существенной доле времени работы на нагрузках заметно ниже номинальной и заметном запасе напора насоса в исходной схеме.

Когда стоит оставить клапан даже при наличии ПЧ

Когда требуется быстродействие, превышающее возможности динамики ПЧ, либо когда клапан выполняет дополнительную защитную функцию (быстрое закрытие при аварии) — в этом случае клапан сохраняется как элемент тонкой/аварийной регулировки в комбинированной схеме.

Как модернизировать без ухудшения надёжности

• не заменять проверенную схему только из соображений «более современного» решения без ТЭО;
• сохранять или усиливать резервирование при любых изменениях схемы;
• проводить пусконаладку новой схемы параллельно со старой до полного вывода прежней из эксплуатации.

Когда переходить на двух-/трёхэлементную схему

Когда зафиксированы систематические случаи расхождения между «видимым» и фактическим уровнем при резких изменениях нагрузки (частые срабатывания L/H без реального дисбаланса массы воды) — это прямой признак недостаточности одноэлементной схемы для данного режима.

Резервирование и согласование требований

Резервный насос должен обеспечивать требуемый расход при отказе основного без изменения логики защит; резервный датчик уровня должен использовать независимый принцип измерения там, где это возможно, чтобы избежать общих причин отказа. Выбор схемы регулирования должен обсуждаться совместно специалистами КИПиА, механиками и эксплуатационным персоналом — изолированное проектирование только «по бумажным характеристикам» котла без учёта эксплуатационной практики — распространённая причина несоответствия выбранной схемы реальным условиям.

12. Заключение

Регулирование уровня воды в паровом котле — это не задача поддержания числа в заданном диапазоне, а инженерная задача управления балансом массы двухфазной среды в условиях, где измеряемая величина систематически искажается физикой процесса (swell/shrink), а ошибка регулирования напрямую связана с риском повреждения оборудования и нарушения безопасности.
