Введение
Контроль давления в паровом котле — одна из ключевых функций системы автоматики и защиты. От его правильной организации зависят безопасность оборудования, устойчивость пароснабжения, ресурс горелки и надежность работы котельной установки в целом.

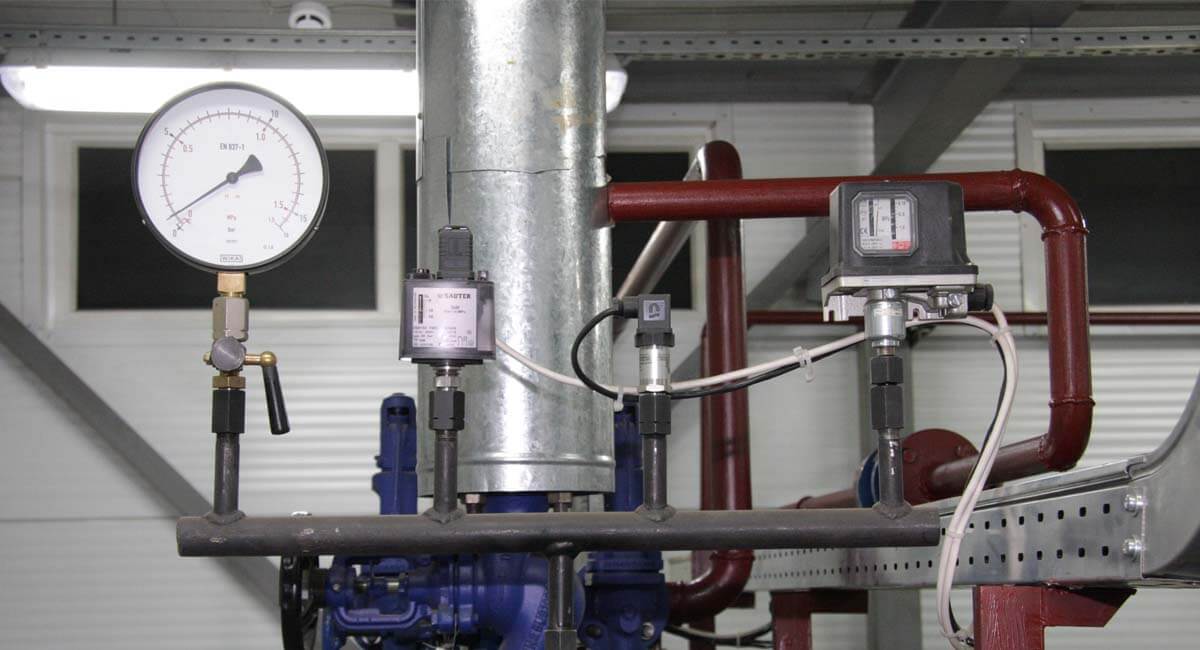

На практике контроль давления часто ошибочно связывают только с реле давления. Действительно, в котельных установках обычно применяют несколько реле давления, каждое из которых выполняет свою функцию: рабочее отключение, аварийное ограничение, удержание на малом пламени. Однако в современных системах этого уже недостаточно для полноценного управления режимом. Помимо дискретных приборов защиты, все чаще используется аналоговый датчик давления, сигнал от которого поступает в программируемый логический контроллер системы автоматики.
Именно этот канал позволяет не просто фиксировать достижение отдельных уставок, а непрерывно измерять текущее давление пара в котле, формировать алгоритмы штатного включения и отключения горелки, а также поддерживать заданное оператором давление с помощью встроенного регулятора.
Поэтому правильнее рассматривать систему контроля давления как сочетание двух уровней:
- уровень непрерывного автоматического регулирования на основе аналогового датчика давления и программируемого контроллера;
- уровень независимой защитной автоматики на основе реле давления.
Такой подход обеспечивает одновременно точность регулирования и необходимый уровень безопасности.
Два уровня контроля давления: регулирование и защита
В современной котельной автоматике давление пара контролируется двумя принципиально разными способами.
Первый уровень — непрерывное регулирование
Для него применяется аналоговый датчик давления. Он преобразует текущее давление пара в непрерывный электрический сигнал, который поступает в программируемый логический контроллер. Контроллер на основе этого сигнала:
- отображает фактическое давление;
- сравнивает его с заданием оператора;
- формирует команды на изменение мощности горелки;
- может формировать уставки штатного отключения и штатного повторного включения горелки.
Именно этот уровень обеспечивает нормальную рабочую логику котла.
Второй уровень — независимая защита
Для него применяются реле давления, иногда также называемые маностатами. Это дискретные приборы, которые срабатывают при достижении заданного давления и разрывают или замыкают цепь в соответствии со своей функцией.
Их основная задача — не тонкое регулирование, а ограничение и защита. Они должны оставаться независимыми от программной логики, чтобы при отказе контроллера, аналогового датчика, входного модуля или программного алгоритма котел не потерял защиту по давлению.
Иными словами:
- аналоговый датчик и программируемый контроллер управляют процессом;
- реле давления страхуют систему и ограничивают опасные режимы.
Аналоговый датчик давления и программируемый логический контроллер
Во многих современных системах именно аналоговый датчик давления является основным источником информации о текущем давлении пара в котле.
В отличие от реле давления, которое работает по принципу “ниже или выше заданной точки”, аналоговый датчик передает непрерывное значение давления. Это дает системе автоматики гораздо больше возможностей.
Какие функции реализуются в программируемом контроллере
На основании сигнала от аналогового датчика в программируемом логическом контроллере могут быть реализованы следующие функции:
- индикация текущего давления пара;
- архивирование и передача значения в систему диспетчеризации;
- формирование уставки штатного отключения горелки по превышению давления;
- формирование уставки штатного включения горелки после снижения давления;
- поддержание давления на заданном уровне;
- контроль скорости изменения давления;
- диагностика отклонений и аварийных состояний.
Таким образом, если давление пара в котле превышает значение, заданное в контроллере как уставка штатного отключения, контроллер переводит горелку в останов. Когда давление снижается до уставки штатного включения, контроллер вновь разрешает ее работу.
Такая схема особенно удобна тем, что позволяет гибко задавать рабочую логику без механической перенастройки приборов и обеспечивает более точное повторение режима.
Поддержание давления с помощью встроенного регулятора
Еще более важная функция программируемого контроллера — поддержание давления пара на уровне, заданном оператором.
Для этого в контроллер обычно встроен пропорционально-интегрально-дифференциальный регулятор. Его задача — непрерывно сравнивать:
- текущее давление пара от аналогового датчика;
- заданное значение давления, введенное оператором.
По результату этого сравнения регулятор формирует управляющее воздействие на горелку, то есть изменяет ее теплопроизводительность так, чтобы фактическое давление стремилось к заданному значению.
Практически это означает следующее:
- если давление ниже задания, регулятор повышает нагрузку горелки;
- если давление приближается к заданию или превышает его, регулятор уменьшает мощность;
- если нагрузка на котел меняется, регулятор автоматически подстраивает режим горения.
Именно такой способ является основным для стабильного поддержания давления в современных автоматизированных котельных установках.
Важно подчеркнуть: при наличии аналогового датчика и встроенного регулятора рабочее давление котла обычно поддерживается именно программируемым контроллером, а не реле давления. Реле давления в этом случае выполняют прежде всего резервные и защитные функции.
Штатное отключение и включение горелки в программируемом контроллере
При использовании аналогового датчика давления программируемый контроллер может самостоятельно реализовывать логику штатного отключения и повторного включения горелки.
Это означает, что в программной части формируются как минимум две уставки:
- уставка штатного отключения горелки при превышении давления пара;
- уставка штатного включения горелки после снижения давления.
Такая логика позволяет избежать нестабильной работы при одном пороге и вводит необходимую разницу между отключением и повторным пуском. В результате система работает устойчивее и не стремится бесконечно переключаться около одной и той же точки.
При этом сами значения уставок должны определяться не произвольно, а на основании:
- проекта котельной;
- допустимого рабочего давления котла;
- параметров потребителей пара;
- настройки предохранительных клапанов;
- требований изготовителя котла и горелки;
- действующих норм и правил.
Принципиально важно, что штатная уставка отключения, сформированная в контроллере, не должна подменять собой аварийную защиту. Это разные уровни системы.
Реле давления в современной системе: почему они по-прежнему нужны
Появление аналогового датчика и программируемого контроллера не отменяет необходимости в реле давления. Напротив, в правильно спроектированной системе они сохраняют важную независимую роль.
Если аналоговый датчик дает непрерывную информацию для управления, то реле давления служат как дискретные пороговые устройства, которые должны остановить котел при выходе параметра за допустимые пределы или ограничить режим на определенном этапе.
Обычно в такой системе применяются следующие приборы.
Рабочее реле давления
Оно может выполнять функцию рабочего ограничителя давления. Его задача — отключить горелку при достижении верхнего рабочего предела давления, если это предусмотрено схемой.
В системах с программируемым контроллером его роль может быть смещена в сторону дополнительного независимого ограничения, а не основного органа регулирования. То есть штатное управление может выполняться контроллером, а реле — служить резервным аппаратным ограничителем.
Аварийное реле верхнего давления
Это независимая защитная ступень с ручным возвратом в исходное состояние. Если оно сработало, это означает ненормальную ситуацию:
- отказ программной логики;
- неисправность аналогового датчика;
- некорректную настройку рабочего уровня;
- отказ рабочего реле давления;
- нарушение в цепях управления.
Такое реле должно иметь уставку ниже уставки предохранительного клапана и ниже максимально допустимого рабочего давления котла.
Как взаимодействуют программируемый контроллер и реле давления
Наиболее правильная логика работы выглядит так:
- Аналоговый датчик давления непрерывно измеряет давление пара в котле.
- Сигнал поступает в программируемый контроллер.
- Контроллер по заданию оператора поддерживает необходимое давление с помощью встроенного регулятора, изменяя мощность горелки.
- При превышении программной уставки штатного отключения контроллер останавливает горелку.
- После снижения давления до программной уставки штатного включения контроллер разрешает повторную работу.
- Если по какой-либо причине программный контур не справился или произошел отказ, независимые реле давления выполняют защитные функции.
- При дальнейшем росте давления последней защитой остается предохранительный клапан.
Такое построение системы позволяет развести функции:
- точное управление — в программируемом контроллере;
- жесткое пороговое ограничение и резервирование — в реле давления.
Поддержание давления и модуляция горелки
В ранних и более простых системах отдельный механический регулятор мощности горелки мог выполнять основную функцию поддержания давления. Но в системах, где используется аналоговый датчик давления и программируемый контроллер, эта функция часто переходит в программный контур.
В этом случае встроенный регулятор контроллера формирует команду на модуляцию горелки, то есть:
- увеличивает нагрузку при падении давления;
- уменьшает нагрузку при приближении к заданию;
- стабилизирует давление при меняющемся расходе пара.
Это дает ряд преимуществ:
- более плавное поддержание давления;
- удобство перенастройки;
- возможность интеграции с другими алгоритмами автоматики;
- архивирование параметров;
- более точное согласование режима горелки с технологической нагрузкой.
Но при всех преимуществах программного регулирования оно не должно быть единственным уровнем безопасности. Любой программный контур нуждается в независимом аппаратном резервировании.
Типичные ошибки при понимании такой схемы
Ошибка 1. Считать, что реле давления больше не нужны
Если в системе есть программируемый контроллер и аналоговый датчик, это не означает, что можно отказаться от независимых реле давления. Программное управление не заменяет аппаратную защиту.
Ошибка 2. Смешивать функции управления и защиты
Контур на основе аналогового датчика и программируемого контроллера предназначен прежде всего для штатного регулирования. Защитные реле — для резервного и аварийного ограничения. Эти функции нельзя полностью объединять в одном устройстве без независимого резервирования.
Ошибка 3. Использовать только реле давления для точного поддержания режима
Реле давления плохо подходят для плавного поддержания давления в системе с переменной нагрузкой. Для этого предпочтителен непрерывный сигнал и программный регулятор.
Ошибка 4. Устанавливать программные и аппаратные уставки без взаимной координации
Если уставки контроллера и реле давления не согласованы, система может работать нестабильно, преждевременно останавливаться или, наоборот, подходить слишком близко к защитным пределам.
Ошибка 5. Не проверять надежность сигнала аналогового датчика
Датчик давления, импульсная линия, источник питания, входной модуль контроллера и масштабирование сигнала должны регулярно проверяться. Непрерывное регулирование настолько надежно, насколько надежен измерительный канал.
Практические рекомендации
- Рассматривайте контроль давления как двухуровневую систему: регулирование и защита.
- Используйте аналоговый датчик давления и программируемый контроллер для штатного управления режимом котла.
- Реализуйте в контроллере уставки штатного отключения и штатного включения горелки по давлению.
- Поддержание давления в нормальном режиме выполняйте встроенным регулятором по заданию оператора.
- Сохраняйте независимые реле давления как аппаратный защитный уровень.
- Координируйте уставки программируемого контроллера, реле давления и предохранительных клапанов.
- Все настройки выполняйте только с учетом проекта, документации изготовителя и нормативных требований.
- После срабатывания аварийного реле давления обязательно выясняйте причину, даже если программный контур в дальнейшем работает нормально.
Заключение
Современный контроль давления в паровом котле уже нельзя описывать только через набор реле давления. Помимо них, важнейшую роль играет аналоговый датчик давления, сигнал от которого поступает в программируемый логический контроллер системы автоматики.
Именно в контроллере могут формироваться:
- уставка штатного отключения горелки при превышении давления пара;
- уставка штатного включения горелки после снижения давления;
- алгоритм поддержания давления с помощью встроенного регулятора по заданию оператора.
При этом реле давления не теряют значения. Они остаются независимыми аппаратными устройствами защиты и резервирования. Поэтому правильная архитектура системы — это не выбор между аналоговым датчиком и реле давления, а их совместное применение: контроллер управляет процессом, а реле давления обеспечивают независимую защиту.
