Гидравлические удары в паровых котельных: почему «гремят» трубы и чем это опасно
Если в паровой системе слышны резкие хлопки, металлические удары или ощущается вибрация труб — это может быть гидравлический удар. Явление неприятное и потенциально опасное.
Гидроудар в котельной редко бывает «разовым шумом, который сам пройдет». В паровой системе ударные явления почти всегда указывают либо на накопление конденсата в паропроводе, либо на ошибки пуска, дренирования, схемы обвязки или работы конденсатоотводчиков. Даже если видимых повреждений пока нет, повторяющиеся удары означают циклические ударные нагрузки на трубопроводы, фланцы, арматуру, опоры и теплообменное оборудование.
Особая опасность состоит в том, что последствия часто развиваются не мгновенно. Сначала персонал слышит металлические удары и наблюдает вибрацию, затем появляются течи, разбиваются подвески, ослабляются фланцевые соединения, выходят из строя конденсатоотводчики, а позже возможны деформации трубопроводов и аварийные остановы. Поэтому диагностика гидроудара — это не задача «после аварии», а часть нормальной инженерной эксплуатации.
Что такое гидравлический удар в паровой котельной
Под гидравлическим ударом в паровой котельной обычно понимают быстрое изменение импульса жидкой фазы в трубопроводе, вызывающее кратковременный, но значительный скачок давления и ударную нагрузку на элементы системы. В классическом водяном трубопроводе такой эффект связан, например, с резким закрытием арматуры. В пароконденсатной системе картина сложнее: здесь взаимодействуют пар и конденсат, а ударные явления часто возникают из-за перемещения скопившейся жидкой фазы потоком пара.
Важно не смешивать два разных случая:
- гидравлический удар в водяной системе — как правило, однофазный процесс в заполненном жидкостью трубопроводе;
- гидравлический удар в паропроводе — обычно результат неустойчивого поведения двухфазной среды, наличия конденсата, локальных мешков жидкости, резких перепадов давления и ошибок режима пуска.
Именно поэтому причины гидравлического удара в паровой котельной чаще всего лежат не только в арматуре, но и в геометрии трассы, дренажах, температурном состоянии линии и работе узлов конденсатоотвода.
Физические механизмы возникновения
Скопление конденсата в паропроводе
При движении пара часть его неизбежно конденсируется на холодных участках, в периоды простоя, при неполном прогреве или при плохой теплоизоляции. Если конденсат не удаляется своевременно, он скапливается в низких точках, карманах, участках с неправильными уклонами и перед отдельными видами арматуры.
Когда поток пара начинает разгонять эту жидкость, возникает перемещение жидкой пробки или отдельных массивов конденсата. При ударе о поворот, задвижку, заглушенную зону, участок изменения диаметра или встречный поток появляются ударные нагрузки.
Быстрое открытие арматуры
Если пар подан в холодную или непрогретую линию слишком быстро, образуется интенсивный приток пара в систему с большим количеством конденсата. Это один из самых типичных сценариев. Пар не успевает плавно прогреть стенки и вытеснить жидкость через дренажи, а начинает резко перемещать скопившийся конденсат. В таком режиме гидравлический удар в паропроводе особенно вероятен.
Зоны локального переохлаждения и перепады давления
После редукционных узлов, на длинных ответвлениях, в тупиковых ветках, перед теплообменниками и на редко используемых участках температура среды и стенок трубопровода может резко отличаться от остальной линии. Это создает условия для повышенного образования конденсата и нестабильного двухфазного режима.
Неисправный конденсатоотвод
Конденсатоотводчик — это устройство для автоматического удаления конденсата при минимальных потерях пара. Если он заклинен, неправильно подобран, засорен или смонтирован с ошибками, конденсат не уходит из линии. В результате в системе появляются застойные зоны, а защита от гидроудара фактически перестает работать.
Где гидроудары возникают чаще всего
На практике диагностика гидроудара начинается с наиболее проблемных участков:
- магистральные паропроводы после длительного простоя;
- ответвления, которые включаются периодически;
- участки после редукционных и регулирующих клапанов;
- низкие точки трубопроводов;
- зоны перед запорной арматурой;
- дренажные линии с недостаточной пропускной способностью;
- конденсатопроводы с нестабильным режимом;
- теплообменники и подводы к ним;
- линии со сложной конфигурацией, «провисами» и сомнительными уклонами;
- участки с недостаточной теплоизоляцией.
Если удары возникают только при пуске — подозрение в первую очередь падает на прогрев, дренирование и порядок открытия арматуры. Если удары повторяются в установившемся режиме — чаще всего проблема связана с постоянным накоплением конденсата, неисправностью конденсатоотводчиков или ошибкой схемы.
Диагностика: как распознать гидроудар
Характерные признаки обычно хорошо различимы для опытного персонала, но их важно не путать с другими механическими и гидродинамическими явлениями.
Основные симптомы
- резкие металлические удары в трубопроводе;
- серия периодических ударов при пуске или изменении нагрузки;
- заметная вибрация трубопровода, подвесок, опор;
- кратковременные толчки, передающиеся на арматуру и фланцы;
- течи на фланцевых соединениях и сальниках после ударов;
- деформация или смещение опор;
- ускоренный выход из строя конденсатоотводчиков;
- повреждение компенсаторов;
- нестабильность давления и температуры на проблемном участке;
- локальные следы многократных ударных нагрузок: ослабление крепежа, перекосы, следы подвижек.
Практическая связка «симптом → причина → что проверять»
| Симптом | Возможная причина | Что проверять |
|---|---|---|
| Удары при пуске холодной линии | Конденсат в паропроводе, слишком быстрый пуск | Дренажи, регламент прогрева, скорость открытия арматуры |
| Периодические удары в установившемся режиме | Неисправные конденсатоотводчики, неправильные уклоны | Работу конденсатоотвода, низкие точки, застойные зоны |
| Вибрация после редукционного узла | Образование конденсата, нестабильный режим после клапана | Узел редуцирования, дренирование, температуру линии |
| Течь на фланцах после ударов | Повторяющиеся ударные нагрузки | Локализацию источника, состояние опор, историю пусков |
| Разрушение компенсатора или подвески | Хронические гидроудары | Направления смещений, трассировку трубопровода, поддержку |
| Шум в теплообменнике | Подпор конденсата, плохой конденсатоотвод | Конденсатную обвязку, перепад давления, состояние отводчика |
Чем это грозит?
Регулярные гидроудары приводят к ослаблению сварных швов, повреждению фланцевых соединений, разрушению арматуры и контрольно-измерительных приборов. В худшем случае возможны разрывы труб и аварийные остановки котельной. Это не только дорогостоящий ремонт, но и риск для персонала.
Трубопроводы и сварные швы
Возникают локальные динамические перегрузки, усталостные повреждения, деформации, смещения, риск трещинообразования в напряженных зонах.
Фланцы и арматура
Ослабляется крепеж, нарушается герметичность, растет износ уплотнений и сальников. У запорной и регулирующей арматуры возможны повреждения внутренних элементов.
Теплообменники
При попадании массивов конденсата или нестабильном отводе конденсата теплообменники получают ударную нагрузку, возможны вибрации трубных пучков, нарушения герметичности и снижение качества теплообмена.
Конденсатоотводчики
При хронических гидроударах они не только перестают устранять проблему, но и сами становятся жертвами режима: разрушаются внутренние элементы, нарушается цикличность работы.
Компенсаторы, опоры, подвески
Это одни из первых элементов, на которых видны последствия. Если в системе постоянно присутствуют ударные нагрузки, компенсатор и опорная система получают непроектные импульсы и быстро деградируют.
КИП и импульсные линии
Датчики, импульсные трубки и соединения также страдают от вибраций и толчков, особенно в зонах с неустойчивым режимом.
Гидравлические удары в паровых системах: причины, механизмы и профилактика
Гидравлический удар — это кратковременное, но значительное повышение давления, возникающее при резком изменении режима движения среды. В паровых системах его наличие часто сопровождается характерными металлическими ударами и вибрацией трубопроводов. Несмотря на краткость воздействия, последствия могут быть серьёзными — от повреждения арматуры до разрыва труб.
При гидроударе давление в трубопроводе способно мгновенно увеличиваться на 50–100 бар и более относительно рабочего. Возникающие динамические нагрузки вызывают вибрации, повреждение прокладок, деформацию фланцев, выход из строя клапанов и контрольно-измерительных приборов. В тяжёлых случаях возможен разрыв трубопровода.
Наиболее часто гидроудары возникают в двухфазных средах (пар + конденсат), а также в паровых и конденсатных линиях при пуске и прогреве системы.
Основные типы гидравлических ударов
Существует два типа гидравлических удара в паровых системах:
— гидравлический удар, вызванный внезапной конденсацией пара.
— гидравлический удар, вызванный паровым потоком,
1. Удар, вызванный быстрой конденсацией пара
Данный тип связан с мгновенной конденсацией пара, окружённого холодным конденсатом. Объём пара при этом может уменьшаться в сотни и даже тысячи раз. Возникающая зона пониженного давления приводит к стремительному перемещению конденсата в область разрежения. Это создаёт резкий скачок давления, способный разрушать фитинги и арматуру.
2. Удар вызванный паровым потоком
При подаче пара в холодный паропровод (например, после длительного простоя) происходит интенсивная конденсация. Скорость её образования зависит от температуры труб и особенно высока на этапе пуска.
Образующийся конденсат скапливается в пониженных участках трубопровода. Пар и вода движутся по одной линии, но с различными скоростями. Это приводит к формированию волн и скоплений конденсата, способных перекрывать сечение трубы и образовывать так называемую водяную пробку.
Расчётная скорость пара в трубопроводах обычно составляет 20–30 м/с, тогда как рекомендуемая скорость воды — 2–3 м/с. В результате пар разгоняет водяную пробку до скоростей, многократно превышающих допустимые для жидкой фазы. При столкновении с препятствием (поворот, закрытая арматура, задвижка) кинетическая энергия преобразуется в импульс давления, формируя ударную волну.
Основные причины
Ключевая причина гидроударов — накопление и несвоевременное удаление конденсата. Дополнительные факторы:
- отсутствие или неправильное устройство дренажей;
- недостаточные уклоны трубопроводов;
- неисправные конденсатоотводчики;
- резкий пуск без поэтапного прогрева;
- ограничения свободного теплового расширения труб;
- дефекты изоляции, опор и креплений.
Особое внимание требуется при прогреве: в начальной стадии подаваемый пар интенсивно конденсируется, и конденсат должен своевременно удаляться через дренажные устройства.
Практические сценарии

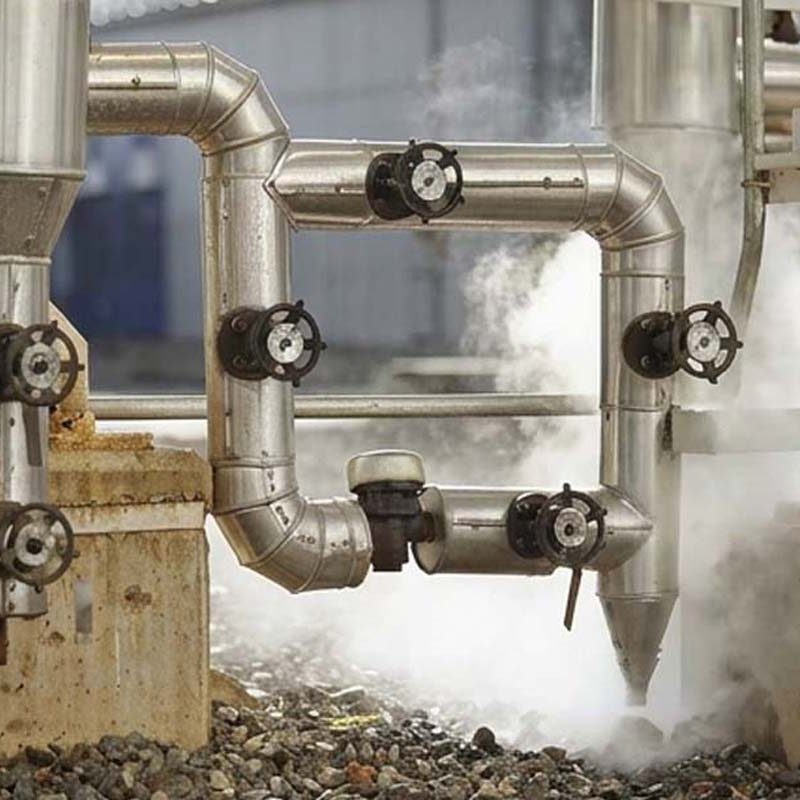

Сценарий 1. Гидроудар при пуске холодного паропровода
Исходные условия: линия была в простое, стенки холодные, внутри накопился конденсат.
Механизм: арматуру открыли слишком быстро, пар начал разгонять жидкую фазу.
Признаки: серия сильных ударов в первые минуты пуска.
Диагностика: проверка регламента пуска, дренажей, состояния низких точек.
Решение: поэтапный прогрев, предварительное дренирование, корректировка процедуры пуска.
Сценарий 2. Удар из-за неисправного конденсатоотводчика
Исходные условия: участок в работе, но отводчик не сбрасывает конденсат.
Механизм: конденсат постепенно накапливается и периодически увлекается потоком пара.
Признаки: повторяющиеся удары в установившемся режиме.
Диагностика: обследование узла конденсатоотвода, сопоставление с режимом нагрузки.
Решение: восстановление или замена отводчика, ревизия схемы обвязки.
Сценарий 3. Гидравлический удар в паропроводе после редукционного клапана
Исходные условия: после редукции линия частично переохлаждается, образуется конденсат.
Механизм: нестабильный режим после клапана и недостаточное дренирование.
Признаки: шум, вибрация и удары в зоне после редукционного узла.
Диагностика: анализ температуры, схемы дренажа, фактической трассировки.
Решение: улучшение дренирования, корректировка обвязки, проверка режима клапана.
Сценарий 4. Удары в теплообменнике
Исходные условия: нестабильный отвод конденсата из аппарата.
Механизм: подпор конденсата в корпусе или на выходе, затем его резкое перемещение.
Признаки: характерный стук в аппарате, нестабильная теплопередача.
Диагностика: проверка конденсатной обвязки, перепада давления, режима отвода.
Решение: исправление схемы конденсатоотвода, подбор корректного отводчика.
Сценарий 5. Повторяющиеся удары на линии с неправильным уклоном
Исходные условия: после ремонта появился локальный провис.
Механизм: в провисе постоянно скапливается конденсат.
Признаки: удары возникают почти в одном и том же режиме.
Диагностика: обход трассы, проверка фактических отметок, анализ опор.
Решение: восстановление уклона, перенастройка опор, устройство корректного дренажа.
Типовые ошибки персонала, провоцирующие гидроудар
- быстрый пуск непрогретой линии;
- открытие запорной арматуры «сразу на полный ход»;
- отключение или игнорирование дренажей на пуске;
- эксплуатация заведомо неисправных конденсатоотводчиков;
- попытка «заглушить» симптомы подтяжкой фланцев без поиска причины;
- отсутствие обхода после переключения режимов;
- недооценка повторяющихся слабых ударов;
- включение резервных веток без проверки их прогрева и отвода конденсата;
- игнорирование смещений опор и подвесок как раннего признака проблемы.
Требования к дренажу и продувке
Для безопасной эксплуатации паропроводов необходимо:
- предусматривать спускные штуцеры с запорной арматурой в нижних точках отключаемых участков;
- устанавливать воздушники в верхних точках для удаления воздуха;
- обеспечивать непрерывный отвод конденсата через конденсатоотводчики (обязательно для линий насыщенного пара и тупиковых участков перегретого пара);
- оснащать отключаемые участки устройствами для прогрева и продувки.
При давлении свыше 2,2 МПа (22 кгс/см²) продувочные линии должны иметь последовательно установленные запорный и регулирующий вентили. Для высоких давлений (20 МПа и выше) дополнительно предусматривается дроссельная шайба. В случае двустороннего прогрева продувка организуется с обоих концов участка. Конструкция дренажей должна обеспечивать возможность визуального или инструментального контроля их работы.
Профилактика и предупреждение
Проектные меры
- правильные уклоны паровых и конденсатных линий;
- исключение застойных зон;
- размещение дренажей в реальных низких точках;
- грамотное применение конденсатоотводчиков;
- корректная обвязка редукционных и теплообменных узлов;
- учет режимов пуска и переменной нагрузки.
Монтажные меры
- соблюдение проектной геометрии трассы;
- контроль фактических уклонов;
- правильная установка опор и подвесок;
- исключение провисов после монтажа и ремонта;
- качественная теплоизоляция.
Эксплуатационные меры
- поэтапный прогрев линии;
- обязательное дренирование перед подачей пара;
- плавное открытие арматуры;
- регулярная проверка конденсатоотводчиков;
- контроль проблемных участков после остановов и ремонтов;
- анализ повторяемости ударов по режимам.
Организационные меры
- четкий регламент пуска и останова;
- обучение персонала распознаванию гидроудара;
- фиксация и разбор всех эпизодов ударов;
- разделение временных мер и окончательного устранения первопричины;
- взаимодействие эксплуатации, ремонта и проектного блока.
Как отличить гидроудар от других неисправностей
Хорошая диагностика гидроудара строится не от «где громче», а от режима возникновения.
1. Определить момент появления
Нужно выяснить:
- удары возникают при пуске;
- при выходе на нагрузку;
- в установившемся режиме;
- при резком изменении расхода;
- при останове;
- после переключения схемы.
Это сразу сужает круг причин.
2. Локализовать участок
Полезно определить:
- где удары слышны сильнее всего;
- откуда начинается вибрация;
- какой участок имеет следы повторяющихся нагрузок;
- есть ли привязка к определенному аппарату или ветке.
3. Проверить наличие условий для накопления конденсата
Инженерно значимые вопросы:
- соблюдены ли уклоны;
- есть ли провисы;
- не образуются ли «мешки» конденсата;
- все ли низкие точки имеют дренирование;
- работает ли конденсатоотвод на конкретной ветке.
4. Проанализировать действия персонала
Очень часто первопричина — не конструкция, а режим:
- слишком быстро открыли запорную арматуру;
- не выдержали прогрев;
- включили холодную линию без дренирования;
- вывели из работы конденсатоотводчик;
- оставили арматуру в промежуточном нештатном положении.
5. Сопоставить с данными КИП
Следует поднять:
- тренды давления;
- температуры;
- перепада давления на узлах;
- историю переключений;
- сигналы аварий и блокировок.
Даже если КИП не фиксирует сам импульс удара, режимные данные помогают понять, при каких переходных процессах он возникает.
Алгоритм поиска первопричины
Хорошая диагностика гидроудара строится не от «где громче», а от режима возникновения.
1. Определить момент появления
Нужно выяснить:
- удары возникают при пуске;
- при выходе на нагрузку;
- в установившемся режиме;
- при резком изменении расхода;
- при останове;
- после переключения схемы.
Это сразу сужает круг причин.
2. Локализовать участок
Полезно определить:
- где удары слышны сильнее всего;
- откуда начинается вибрация;
- какой участок имеет следы повторяющихся нагрузок;
- есть ли привязка к определенному аппарату или ветке.
3. Проверить наличие условий для накопления конденсата
Инженерно значимые вопросы:
- соблюдены ли уклоны;
- есть ли провисы;
- не образуются ли «мешки» конденсата;
- все ли низкие точки имеют дренирование;
- работает ли конденсатоотвод на конкретной ветке.
4. Проанализировать действия персонала
Очень часто первопричина — не конструкция, а режим:
- слишком быстро открыли запорную арматуру;
- не выдержали прогрев;
- включили холодную линию без дренирования;
- вывели из работы конденсатоотводчик;
- оставили арматуру в промежуточном нештатном положении.
5. Сопоставить с данными КИП
Следует поднять:
- тренды давления;
- температуры;
- перепада давления на узлах;
- историю переключений;
- сигналы аварий и блокировок.
Даже если КИП не фиксирует сам импульс удара, режимные данные помогают понять, при каких переходных процессах он возникает.
Заключение
Гидравлические удары — это не просто эксплуатационный дефект, а серьёзный фактор промышленной безопасности. Их возникновение указывает на нарушения в проектировании, монтаже или эксплуатации системы. Комплексный подход к организации дренажа, корректный пуск и регулярное техническое обслуживание позволяют существенно снизить риски аварий и продлить срок службы оборудования.
дополнительная информация по теме
