Паровые котельные являются сердцем многих промышленных предприятий — от пищевой и текстильной промышленности до нефтехимии и фармацевтики. Однако график потребления пара на производстве редко бывает статичным. Технологические процессы, сезонность и смены режимов работы приводят к постоянным колебаниям нагрузки.
Каскадное управление мощностью паровой котельной: принципы, алгоритмы и экономическая выгода
В условиях переменного спроса на пар традиционное управление одним крупным котлом становится крайне неэффективным. На смену этому подходу пришло каскадное управление мощностью, которое сегодня является золотым стандартом в промышленной теплоэнергетике. В этой статье мы подробно разберем, как работает эта система, какие алгоритмы в ней используются и какую реальную выгоду она приносит предприятию.
В чем проблема традиционного подхода?
Исторически котельные часто проектировались с расчетом на установку одного-двух мощных котлов, покрывающих пиковую потребность предприятия с запасом. Если потребность в паре падает (например, до 30% от номинала), мощный котел вынужден работать на нижней границе своего диапазона регулирования.
Это приводит к ряду проблем:
- Падение КПД: Котлы достигают максимального КПД при нагрузке 70-90%. При работе на малых нагрузках эффективность сгорания топлива резко снижается.
- Тактование (частые пуски и остановы): Если нагрузка падает ниже минимального предела модуляции горелки, котел начинает постоянно включаться и выключаться. Это приводит к перерасходу топлива на продувку топки, тепловым ударам и ускоренному износу оборудования.
- Инерционность: Огромный котел медленно реагирует на резкие скачки потребления пара.
Что такое каскадное управление?
Каскадное управление — это метод автоматического распределения общей требуемой тепловой нагрузки между несколькими параллельно работающими котлами меньшей мощности.
Вместо одного котла на 10 тонн пара в час (т/ч), устанавливаются, например, три котла по 4 т/ч. Автоматика оценивает текущую потребность в паре (опираясь на давление в паровом коллекторе) и принимает решение о том, сколько котлов должно работать в данный момент и на какой мощности.
В каскадных паровых котельных пар вырабатывается нескольким котлами. В зависимости от паровой нагрузки котлы могут работать как вместе, так и поочередно. Достоинством каскадной системы является возможность гибкого варьирования мощности и высокая надежность при выходе из строя одного котла или при проведении регламентных работ на одном из котлов. Это позволяет более точно подстраивать паровую производительность котельной в соответствии с суточными или другими изменениями нагрузки и более эффективно обеспечивать потребителя паром.
Принцип работы и ключевые параметры
Главным регулируемым параметром в паровой котельной является давление пара в общем коллекторе. Когда цеха начинают активно потреблять пар, расход увеличивается, а давление в коллекторе падает. И наоборот, при снижении разбора пара давление растет.
Каскадный контроллер (обычно реализованный на базе современного ПЛК — программируемого логического контроллера) постоянно измеряет это давление с помощью высокоточных датчиков и сравнивает его с заданной уставкой (Set Point).
На основе ПИД-закона регулирования контроллер формирует сигнал требуемой общей мощности (от 0 до 100%) и распределяет его по котлам по принципу Master/Slave (Ведущий/Ведомые):
- Базовая нагрузка: Ведущий котел работает всегда, покрывая минимальную потребность предприятия. Если у него модулируемая горелка, он плавно меняет свою мощность вслед за потреблением.
- Подключение ступеней (каскадов): Если мощность ведущего котла достигает максимума (или заданного порога, например, 90%), а давление пара продолжает падать, автоматика дает команду на розжиг первого ведомого котла (Lag 1).
- Синхронизация: Мощность плавно перераспределяется между двумя работающими котлами для обеспечения их работы в зоне оптимального КПД.
- Отключение: При снижении потребности и росте давления система сначала снижает мощность горелок, а затем поочередно останавливает ведомые котлы, оставляя их в режиме «горячего резерва».
Принцип работы и ключевые параметры
Контроллер определяет количество котлов, необходимых для удовлетворения потребностей системы, контролируя давление пара в распределительном коллекторе и поддерживает оставшиеся котлы в режиме ожидания, что позволяет им быстро поднять давление в случае увеличения расхода пара.

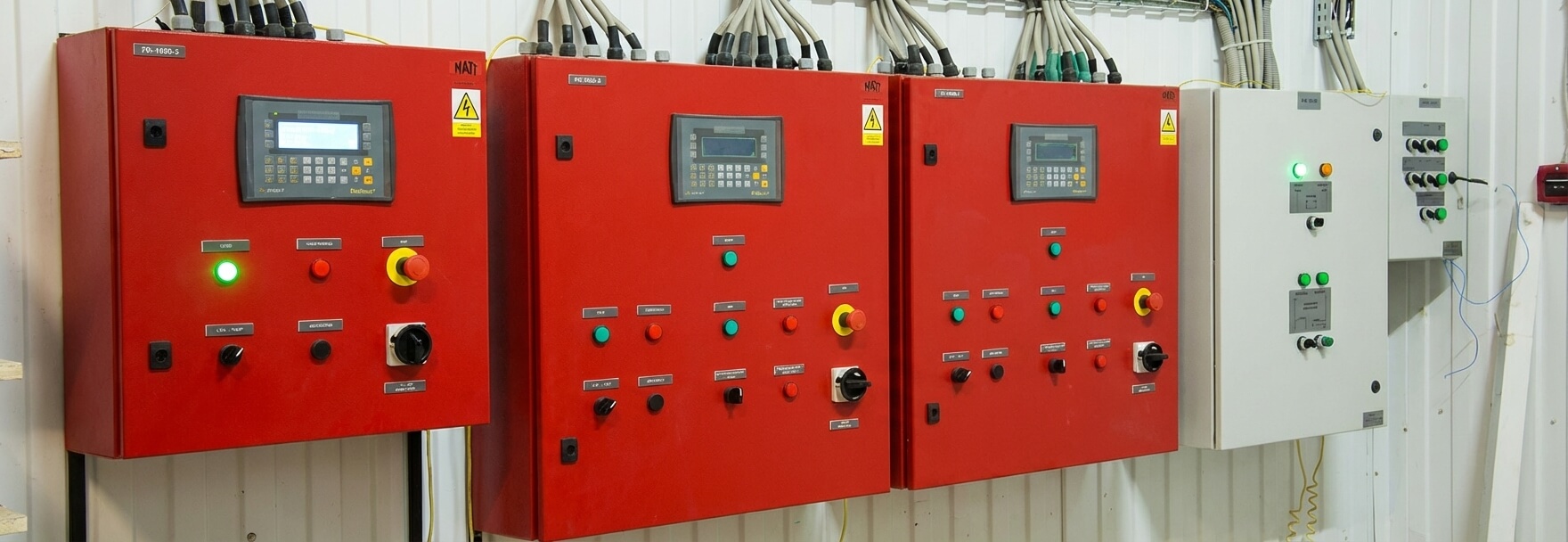

Регулирование мощности горелки, управление насосами котла и исполнительными механизмами обеспечивается индивидуальным котловым шкафом автоматики. Обмен информацией между САУ паровых котлов и главным модулем осуществляется по протоколу UniCAN посредством шины CANbus.
При отсутствии потребления пара последовательность паровых котлов пар не вырабатывает. При этом все котлы могут выключаться или переходить в режим «горячий резерв».
При наличии вспомогательного оборудования в составе паровой котельной (термический деаэратор, конденсатный бак и т.д.) функции каскадного регулирования выполняет модуль автоматики общекотельного оборудования, которые «закладываются» при проектировании.
РЕЖИМ ГОРЯЧИЙ РЕЗЕРВ
Для условий, когда пар необходимых параметров всегда был доступен в любой момент времени используется режим «ГОРЯЧИЙ РЕЗЕРВ»
ТРЕБОВАНИЯ К ОБОРУДОВАНИЮ КОТЕЛЬНОЙ ДЛЯ РЕАЛИЗАЦИИ КАСКАДНОГО УПРАВЛЕНИЯ
1. Паровые котлы должны быть оснащены главными паровыми запорно-регулирующими клапанами с управлением от САУ котла
2. Наличие в схеме котельной парового распределительного коллектора (гребенка)
3. Контроллеры САУ каждого парового котла и контроллер каскадный блок должны быть объединены общей сетью CANbus.
ЗАЧЕМ НУЖЕН CANbus?
Шина CANbus обеспечивает быструю передачу данных между контроллерами по протоколу UniCAN . Через UniCAN можно обмениваться данными с 60 другими сетевыми ПЛК Unitronics до 32 сообщений, каждое из которых содержит 16 целочисленных значений. Всего 512 (MI). Это позволяет контролировать и устанавливать необходимые параметры на каскадном и котловых контроллерах.
ГЛАВНЫЙ ПАРОВОЙ ЗАПОРНО-РЕГУЛИРУЮЩИЙ КЛАПАН
Для обеспечения работы котлов в каскадном режиме на выходе пара из котла устанавливается запорно-регулирующий клапан, с функцией плавного прогрева паропровода при вводе котла в работу на общий коллектор. Согласно алгоритму заложенному в систему управления котла выполняется постепенное открытие регулирующего клапана, обеспечивая тем самым необходимую скорость прогрева, исключающую гидроудары.
ФУНКЦИИ КАСКАДНОГО МОДУЛЯ
Одной из основных функций контроллера является обеспечение режима, при котором время работы всех котлов, входящих в каскад, было бы одинаковым. Для этого в программе контроллера имеется таблица ротаций, определяющие порядок включения котлов во время определенного периода времени.
Паровые котлы при каскадном регулировании включаются по возрастающему порядку, выключаются по убывающему. Порядок котлов задается оператором с контроллера каскадного менеджера. При автоматическом режиме (Авто) ведущий котел и установленный оператором порядок котлов переключаются в зависимости от количества времени работы горелки котла.
Встроенная функция дистанционного управления позволяет персоналу удаленно просматривать информацию и управлять определенными функциями, если это необходимо. Например, изменение ведущего котла и др. Данное решение легко позволяет интегрироваться в систему SCADA.
Преимущества каскадного управления
Внедрение каскадной автоматики требует инвестиций в ПЛК, датчики, клапаны и интеграцию, однако окупается в кратчайшие сроки благодаря следующим факторам:
- Максимальная энергоэффективность: Система всегда удерживает работающие котлы в зоне их наивысшего КПД. Отсутствие тактования экономит до 10-15% природного газа.
- Повышенная надежность (резервирование): При выходе из строя одного из котлов система мгновенно перебрасывает нагрузку на остальные. Производство не останавливается.
- Увеличение ресурса оборудования: Равномерная наработка, минимизация тепловых напряжений металла (из-за редких циклов полного остывания/нагрева) продлевают жизнь котлам и горелочным устройствам.
- Стабильность технологического процесса: Отклонения давления пара в коллекторе сводятся к минимуму, что критически важно для качества выпускаемой продукции (например, при стерилизации, варке или сушке).
Заключение
Каскадное управление мощностью паровой котельной — это не просто дань моде на цифровизацию, а насущная инженерная необходимость. Переход от парадигмы «один гигантский котел» к «нескольким котлам под управлением умного каскада» позволяет предприятиям кардинально снизить операционные затраты, повысить отказоустойчивость и обеспечить стабильное снабжение производства паром требуемых параметров при любом графике нагрузки.
FAQ
Не можете найти ответы, которые ищете? Вы также можете попытаться найти ответ на странице часто задаваемых вопросов.
Основным регулируемым параметром в паровой котельной является давление пара в общем (главном) паровом коллекторе. Система непрерывно измеряет это давление и сравнивает его с заданным значением (уставкой). Если давление падает (расход пара увеличивается), система увеличивает мощность; если растет — снижает.
Современные каскадные контроллеры используют ПИД-регулирование и могут анализировать не только текущее давление, но и скорость его изменения. Если давление падает резко, система может дать команду на запуск сразу нескольких резервных котлов или перевод работающих в режим максимального горения (High Fire), не дожидаясь критического падения давления.
Если система получает от локальной автоматики котла сигнал об аварии (например, блокировка горелки или низкий уровень воды), она немедленно исключает этот котел из каскада и посылает команду на розжиг следующего по приоритету (резервного) котла, чтобы не допустить просадки давления пара на производстве.
Не обязательно, но крайне желательно.
- При двухступенчатых горелках система оперирует только ступенями («малое/большое горение»).
- При модулируемых горелках система может плавно изменять мощность каждого работающего котла (например, держать два котла на 50% мощности, что часто более энергоэффективно, чем один на 100%, а второй выключенный).
КПД парового котла обычно максимален в диапазоне нагрузки 70–85%. Каскадная автоматика старается держать работающие котлы именно в этой зоне оптимального КПД. Кроме того, исключение постоянных продувок топок при частых пусках/остановах (тактования) экономит значительное количество топлива и тепла.
Да. Систему можно настроить таким образом, чтобы в период минимальных нагрузок (например, выходные дни или летний период) работал котел малой мощности, а при выходе предприятия на полную мощность подключались более производительные агрегаты. Контроллеру задаются весовые коэффициенты (производительность каждого котла в т/ч), на основе которых он рассчитывает оптимальный сценарий.
