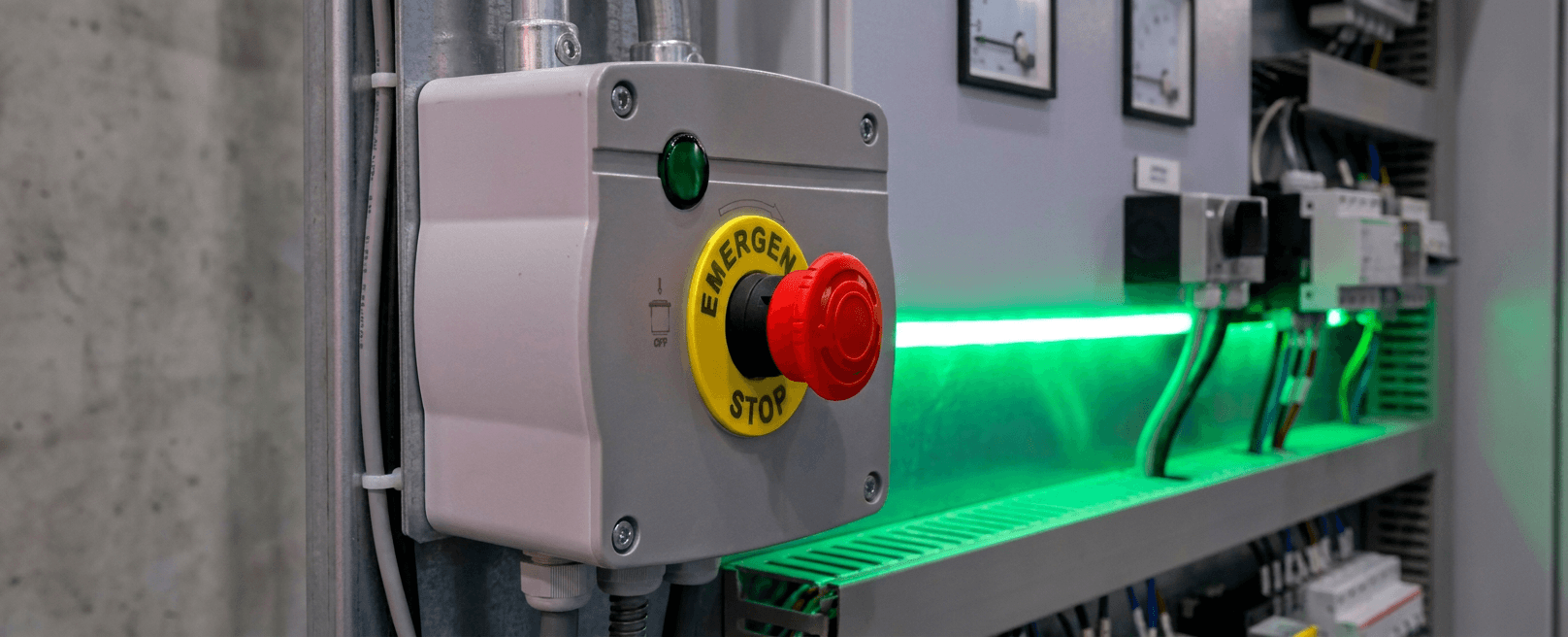

Представим ситуацию: в котельной появились дым, запах топлива или признаки нестабильного горения. Подходить к котлу и расположенному рядом шкафу управления потенциально опасно. В таком случае возможность остановить установку со стороны входа или из другой безопасной точки сокращает время реагирования и позволяет персоналу не приближаться к источнику угрозы.
Но что именно произойдет после нажатия кнопки? Закроются ли топливные клапаны? Остановится ли вентилятор? Сохранят ли питание сигнализация и средства контроля? Будет ли выполнена постпродувка? Ответы зависят от конструкции котла, вида топлива, характера аварии и проектной логики безопасности.
Систему аварийного останова нельзя оценивать только по наличию красной кнопки на стене.
- что такое аварийный останов котла;
- чем он отличается от штатного останова;
- зачем котельной нужны дистанционные кнопки;
- где должны располагаться органы аварийного управления;
- что должно произойти после нажатия;
- почему полное обесточивание не всегда безопасно;
- как учитывать вентилятор и постпродувку;
- что важно в архитектуре цепей безопасности;
- как проводить испытания, вести документацию и обучать персонал.
Что такое аварийный останов котла
Аварийный останов — это управляемый перевод котла и связанных с ним систем в заранее определенное безопасное состояние при возникновении или обнаружении опасной ситуации.
Главная цель такой функции — не просто прекратить работу оборудования, а максимально быстро снизить риск:
- пожара или взрыва;
- продолжения подачи топлива;
- развития неустойчивого горения;
- повреждения оборудования;
- воздействия опасных факторов на персонал;
- автоматического повторного запуска до выяснения причин аварии.
В технической документации могут встречаться различные обозначения:
- Аварийный останов
- Система аварийного отключения
- Кнопка аварийного отключения
- Аварийный останов горелки;
- Кнопка аварийного отключения котельной;
- Дистанционный аварийный останов.
Эти термины не следует автоматически считать полными синонимами.
На одном объекте EOP может отключать только конкретную горелку, на другом — весь котел, а на третьем — общую топливную рампу нескольких агрегатов.
Точное значение функции устанавливают по проектной документации, электрическим схемам и матрице причин и следствий.
Чем аварийный останов отличается от штатного
При штатном останове система обычно выполняет предусмотренную производителем последовательность:
- Прекращает подачу топлива.
- Контролирует погасание пламени.
- Выполняет необходимые операции вентиляции или постпродувки.
- Переводит механизмы в режим ожидания.
- Сохраняет готовность к следующему разрешенному пуску.
Аварийный останов инициируется при опасной ситуации и может использовать другую последовательность. Приоритетом становится быстрый перевод установки в безопасное состояние, а не штатное завершение технологического цикла.
Аварийный останов и защитная блокировка
Защитная блокировка обычно срабатывает автоматически по конкретному контролируемому параметру, например при:
- погасании пламени;
- недопустимом снижении давления газа;
- потере воздуха на горение;
- нарушении тяги;
- отклонении уровня воды;
- превышении предельной температуры или давления.
Кнопка аварийного останова позволяет инициировать защитное действие вручную. При этом автоматическая защита и ручной аварийный останов могут воздействовать на одни и те же исполнительные цепи, но не обязаны иметь полностью одинаковую логику.
Зачем котельной нужна система аварийного останова
Во время опасного события персонал не всегда может безопасно подойти к панели котла. Пламя, дым, высокая температура или вероятная утечка топлива могут находиться именно между оператором и местным органом управления.
Дистанционная кнопка позволяет:
- остановить горелку, не приближаясь к котлу;
- быстро прекратить подачу топлива;
- инициировать блокировку из безопасной зоны;
- сократить время развития аварии;
- предотвратить несанкционированный повторный пуск;
- передать автоматике однозначную команду на переход в аварийное состояние.
Аварийный останов — это один из уровней защиты. Его эффективность зависит от исправности всей цепи: от кнопки до конечного исполнительного элемента.
При этом аварийный останов не заменяет пожарную сигнализацию, газоанализ, автоматические защиты, запорную арматуру, вентиляцию и организационные меры.
Где должны располагаться кнопки
Конкретные места установки определяются проектом и анализом рисков. На практике органы аварийного останова могут располагаться:
- у основных входов в котельную;
- возле эвакуационных выходов;
- на операторском посту;
- на местной панели котла;
- у технологически связанного оборудования;
- в удаленной безопасной точке;
- в диспетчерской, если это допускается проектом.
У нескольких дверей котельной могут быть установлены отдельные кнопки, чтобы персонал мог остановить оборудование независимо от направления подхода.
Каждая кнопка должна иметь понятную маркировку. Из надписи должно быть ясно, на что она воздействует:
- на одну горелку;
- на конкретный котел;
- на несколько котлов;
- на общую подачу топлива;
- на все оборудование котельной;
- на определенную технологическую линию.
Надпись «Аварийный останов» без указания границ действия может быть недостаточной, особенно на объектах с несколькими котлами и общими вспомогательными системами.
Почему расположение нужно отражать в документации
На практике встречается ситуация, когда случайно нажимают малоизвестную кнопку у запасной двери. Котел останавливается, однако на операторской панели отображается только общий запрет запуска. Персонал начинает искать неисправность в автоматике горелки, датчиках, реле и топливной арматуре.
Если кнопка отсутствует на актуальной схеме или ее местонахождение неизвестно смене, диагностика может занять несколько часов. Причиной длительного простоя становится не сложная техническая неисправность, а несовпадение фактической конфигурации с документацией.
Поэтому все органы аварийного управления должны быть:
- нанесены на планы помещений;
- показаны на принципиальных электрических схемах;
- включены в перечень блокировок;
- описаны в инструкции по эксплуатации;
- учтены в матрице причин и следствий;
- известны оперативному и ремонтному персоналу.
Что должно произойти после нажатия
Универсального алгоритма для всех промышленных котлов не существует. Тем не менее типовая логика может включать несколько последовательных или одновременных действий.
Прекращение горения
Автоматика снимает разрешение на работу горелки. Подача топлива должна быть прекращена с помощью предусмотренных проектом отсечных устройств.
Одного исчезновения сигнала пламени недостаточно, чтобы считать котел безопасным. Необходимо подтвердить, что команда на закрытие поступила, а топливные клапаны перешли в требуемое положение.
Закрытие отсечных клапанов
Клапаны должны переходить в безопасное состояние при снятии управляющего сигнала или при другом предусмотренном проектом воздействии.
В зависимости от системы могут контролироваться:
- команда на закрытие;
- концевые положения клапанов;
- время закрытия;
- герметичность отсечения;
- давление между последовательно установленными клапанами.
Фактические требования определяются конструкцией горелки, видом топлива и проектом топливной системы.
Блокировка автоматики безопасности
После аварийного останова система, как правило, должна препятствовать автоматическому повторному запуску. Простое возвращение кнопки в исходное положение не должно само по себе приводить к розжигу.
Для восстановления обычно требуются:
- Установление причины срабатывания.
- Осмотр оборудования.
- Устранение неисправности.
- Возврат исполнительных устройств в допустимое состояние.
- Осознанный ручной сброс.
- Выполнение штатной последовательности подготовки и пуска.
Сброс блокировки не должен использоваться как способ многократных попыток запуска без диагностики.
Сигнализация и регистрация события
Оператору необходимо понимать, почему установка остановилась. Поэтому система должна, насколько это предусмотрено проектом, сохранять:
- первопричину останова;
- время события;
- последовательность срабатывания защит;
- состояние входных и выходных сигналов;
- положение топливных клапанов;
- информацию о нажатой кнопке;
- данные, необходимые для расследования.
Если при аварийном останове полностью исчезает питание панели, часть диагностической информации может быть потеряна. Это одна из причин, по которым полное обесточивание не всегда является оптимальным решением.
Почему полное обесточивание не всегда безопасно
Иногда встречается утверждение: правильно подключенная кнопка аварийного останова должна полностью отключать питание панели котла. Для отдельных установок такая логика может быть предусмотрена, однако считать ее универсальным правилом нельзя.
Полное снятие питания действительно способно быстро отключить:
- горелочное устройство;
- электромагнитные топливные клапаны;
- вентилятор;
- отдельные приводы;
- цепи штатного управления.
Но одновременно могут быть потеряны функции, необходимые для контроля и безопасного завершения процесса:
- отображение причины останова;
- регистрация аварийных параметров;
- контроль положения клапанов;
- работа газоанализаторов;
- передача сигналов в диспетчерскую;
- управление аварийной вентиляцией;
- отвод остаточного тепла;
- циркуляция теплоносителя;
- работа отдельных насосов;
- питание контроллера безопасности.
- Отключение опасной энергии — прежде всего прекращение подачи топлива и других факторов, поддерживающих опасный процесс.
- Останов горелки — прекращение процесса горения.
- Аварийная блокировка — запрет работы до ручного восстановления.
- Полное обесточивание — снятие электропитания со шкафа или установки.
- Электрическое разъединение для ремонта — изоляция оборудования от источника питания с организационными мерами против повторного включения.
Кнопка аварийного останова обычно не заменяет ремонтный выключатель, процедуру блокировки источников энергии или проверку отсутствия напряжения.
Останов вентилятора и постпродувка
Одним из наиболее спорных вопросов является поведение вентилятора после аварийной команды.
При нарушении горения с интенсивным дымообразованием или признаками переобогащенной смеси дополнительная подача воздуха в некоторых конфигурациях может усугубить ситуацию. В таком сценарии проектировщик может предусмотреть немедленный останов вентилятора одновременно с прекращением подачи топлива.
В других случаях мгновенный останов вентиляции способен создать дополнительные риски. Системе может требоваться:
- контролируемое удаление остаточных продуктов сгорания;
- предотвращение скопления горючей смеси;
- охлаждение элементов горелки;
- сохранение разрежения в топке;
- отвод остаточного тепла;
- выполнение предусмотренной производителем постпродувки.
- «Вентилятор всегда должен останавливаться немедленно».
- «Постпродувка обязательна после любой аварии».
Решение должно учитывать:
- газовое, жидкое или комбинированное топливо;
- тип горелки;
- устройство топки и газоходов;
- наличие дымососа;
- инерционность теплового процесса;
- источник и характер аварийного сигнала;
- возможные отказы клапанов;
- рекомендации изготовителя;
- результаты анализа рисков;
- требования местного законодательства и проекта.
Для разных аварий одной установки могут предусматриваться разные реакции. Например, алгоритм при потере пламени может отличаться от алгоритма при пожаре в помещении или обнаружении внешней утечки топлива.
Архитектура цепей безопасности
Цепь аварийного останова должна проектироваться так, чтобы одиночная неисправность по возможности не приводила к незаметной потере защитной функции.
В зависимости от требуемого уровня безопасности применяются:
- принцип безопасного отказа;
- снятие разрешающего сигнала при обрыве цепи;
- контроль положения контактов;
- диагностика кабельных линий;
- реле безопасности;
- специализированные контроллеры;
- независимые цепи отсечения топлива;
- обратная связь от исполнительных устройств;
- защита от самопроизвольного повторного запуска.
При этом обычный программируемый логический контроллер может отображать событие и участвовать в управлении, но архитектура критических защит определяется проектом. Нельзя автоматически считать любой программный сигнал эквивалентом независимой аппаратной цепи безопасности.
Также недостаточно проверить, что после нажатия кнопки погасло пламя. Необходимо оценить всю цепочку:
орган управления → электрическая цепь → логика безопасности → выходное устройство → топливный клапан → подтверждение безопасного состояния.
Универсальную схему подключения аварийной кнопки невозможно безопасно перенести с одного котла на другой без анализа документации и характеристик оборудования.
Испытания, документация и обучение
Даже правильно спроектированная система теряет надежность, если ее не проверяют. Кнопка может закиснуть, контакт — разрушиться, кабель — оказаться поврежденным, а клапан — не закрыться, несмотря на правильную команду автоматики.
Периодические испытания должны проводиться по утвержденной программе квалифицированным персоналом. Проверка может включать:
- срабатывание каждой кнопки;
- идентификацию конкретной точки останова;
- снятие разрешения на горение;
- закрытие топливных клапанов;
- переход вентилятора, дымососа и насосов в проектное состояние;
- выдачу световой и звуковой сигнализации;
- регистрацию первопричины;
- запрет автоматического повторного запуска;
- работу ручного сброса;
- передачу информации в диспетчерскую.
Периодичность и допустимый способ проверки определяются требованиями объекта, изготовителя и местных норм. Не каждый тест допустимо проводить на работающем оборудовании. Иногда требуются имитация сигналов, останов установки или отдельная программа испытаний с контролем риска.
Любые изменения — замена горелки, контроллера, клапана, вентилятора или алгоритма управления — должны проходить процедуру управления изменениями.
После модернизации необходимо актуализировать схемы, инструкции, перечни защит и программы испытаний.
Элементы системы и контрольные точки
| Функция или элемент | Назначение | Что необходимо проверить | Типичная ошибка |
|---|---|---|---|
| Кнопка аварийного останова | Ручная подача аварийной команды | Маркировку, доступность, состояние контактов и границы действия | Персонал не знает, какой котел она отключает |
| Цепь разрешения на горение | Разрешает или запрещает работу горелки | Реакцию на разрыв цепи и потерю питания | Отказ цепи не обнаруживается |
| Отсечные топливные клапаны | Прекращают подачу топлива | Фактическое закрытие и обратную связь | Проверяется только наличие команды |
| Автоматика безопасности горелки | Контролирует пуск, пламя и блокировки | Запрет повторного пуска и сохранение первопричины | Блокировку сбрасывают без диагностики |
| Вентилятор | Подает воздух на горение и продувку | Проектную реакцию для разных аварий | Вентилятор отключается одинаково при всех событиях |
| Дымосос | Поддерживает удаление газов и разрежение | Необходимость сохранения или прекращения работы | Не учитывается влияние на давление в топке |
| Насосы | Обеспечивают циркуляцию и отвод тепла | Необходимость работы после останова горелки | Все насосы отключаются вместе с панелью |
| ПЛК и контроллер безопасности | Выполняют управление и диагностику | Независимость критических функций и сохранение данных | Обычный ПЛК ошибочно считают единственным защитным уровнем |
| Сигнализация | Информирует персонал | Точность сообщения и фиксацию первой причины | Выводится только общий сигнал «Авария» |
| Ручной сброс | Подтверждает готовность к восстановлению | Невозможность автоматического перезапуска | Разблокировка кнопки сразу запускает горелку |
| Исполнительная документация | Описывает фактическую систему | Соответствие схем реальному монтажу | На схеме отсутствуют удаленные кнопки |
| Матрица причин и следствий | Связывает события с действиями автоматики | Полноту сценариев и актуальность | Для всех аварий предусмотрена одна реакция |
Распространенные ошибки и заблуждения
«Красная кнопка всегда полностью обесточивает котел»
Цвет и форма органа управления не определяют его функцию. Необходимо изучить схемы и подтвердить действие испытанием.
«Все аварийные кнопки выполняют одинаковую функцию»
Одна кнопка может отключать горелку, другая — котел, третья — общую топливную систему. Границы действия должны быть однозначно обозначены.
«После разблокировки кнопки можно сразу запускать котел»
Сначала нужно установить и устранить причину срабатывания. Возврат кнопки в исходное положение не подтверждает безопасность пуска.
«Если пламя погасло, подача топлива гарантированно прекращена»
Исчезновение пламени не является доказательством закрытия клапанов. Требуется контроль состояния топливной арматуры.
«Постпродувка нужна при любой аварии»
Возможность и продолжительность продувки зависят от причины останова и конструкции установки.
«Вентилятор всегда нужно отключать немедленно»
Для некоторых сценариев требуется продолжение контролируемой вентиляции или поддержание разрежения.
«Достаточно проверить только останов горелки»
Испытанию подлежат клапаны, сигнализация, блокировка повторного запуска и другие связанные функции.
«Расположение кнопок необязательно показывать на схемах»
Неучтенные органы управления усложняют диагностику и создают риск ошибочных действий.
Чек-лист аудита системы аварийного останова
- Знает ли персонал расположение всех кнопок аварийного останова?
- Совпадает ли фактическое расположение с планами и электрическими схемами?
- Указано ли на каждой кнопке, какой котел или участок она отключает?
- Доступны ли кнопки со стороны безопасных путей подхода и эвакуации?
- Определено ли безопасное состояние для каждого аварийного сценария?
- Известно ли, что происходит с топливными клапанами после нажатия?
- Подтверждается ли фактическое закрытие клапанов?
- Определено ли проектное состояние вентилятора и дымососа?
- Учтена ли необходимость циркуляции и отвода остаточного тепла?
- Сохраняется ли питание необходимых средств контроля и сигнализации?
- Регистрируется ли первопричина аварийного останова?
- Исключен ли автоматический повторный запуск?
- Требуется ли осознанный ручной сброс?
- Проводятся ли периодические функциональные испытания?
- Анализируются ли случайные и ложные срабатывания?
- Запрещены ли несанкционированное шунтирование и обход защит?
- Актуализируется ли документация после изменения автоматики?
- Проведен ли анализ рисков для алгоритмов вентиляции и постпродувки?
Вывод
Эффективная система аварийного останова промышленного котла — это не просто доступная красная кнопка. Это комплексная защитная функция, для которой заранее определено, что именно считается безопасным состоянием.
Персонал должен знать:
- где находятся все органы аварийного управления;
- какое оборудование отключает каждая кнопка;
- как прекращается подача топлива;
- что происходит с вентиляторами, дымососами и насосами;
- какие системы остаются под напряжением;
- как фиксируется причина останова;
- при каких условиях разрешены сброс и повторный пуск.
Полное обесточивание панели, мгновенный останов вентилятора или отказ от постпродувки могут быть правильными для конкретной установки и конкретного аварийного сценария. Но ни одно из этих решений не является универсальным. Алгоритм должен быть обоснован конструкцией котла, видом топлива, документацией изготовителя, анализом рисков и требованиями применимой юрисдикции.
Краткая памятка
Система аварийного останова должна обеспечивать
- быстрый перевод котла в заранее определенное безопасное состояние;
- прекращение подачи топлива через предусмотренные отсечные устройства;
- запрет автоматического повторного запуска;
- сохранение необходимой сигнализации и диагностической информации;
- понятную маркировку органов управления;
- актуальную документацию и известность системы персоналу;
- периодические функциональные испытания по утвержденной программе.
Главный принцип
Безопасность обеспечивает не кнопка сама по себе, а вся цепь: команда, логика безопасности, исполнительные устройства, подтверждение состояния, документация и подготовленные действия персонала.
Материал носит информационный характер. Проверку, изменение и функциональное испытание цепей аварийного останова должны выполнять квалифицированные специалисты по утвержденной программе, с учетом проектной документации, инструкций изготовителя и действующих местных нормативных требований.
